ONLITE PURESIGN 150

Sicurezza e segnaletica

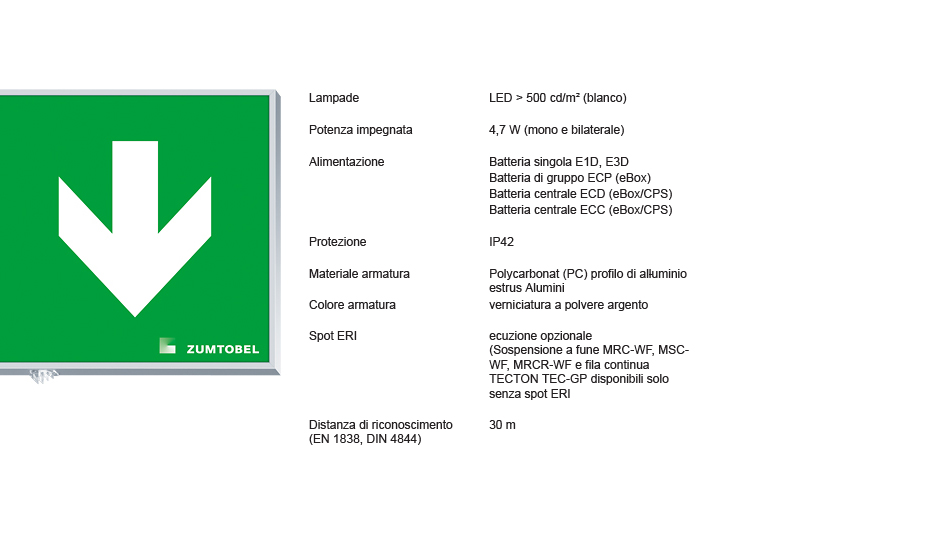

ONLITE PURESIGN 150

Applicazioni

L’armatura visibile di PURESIGN 150 è ridotta a una cornice di alluminio da 3,5 mm di spessore che mette in evidenza l’ottima luminosità dell’apparecchio. Al design raffinato si accompagna un’illuminotecnica moderna che assicura una distanza di riconoscimento di 30 metri.

ONLITE PURESIGN 150

Design



« Dall’abbinamento innovativo di illuminotecnica e design è nato il progetto di un nuovo sistema di lenti per illuminare le vie di fuga: si chiama ERI – Escape Route Illumination. L’elemento cristallino deve la sua forma a criteri fotometrici, ergonomici ed estetici in egual misura.»

DESIGN | EOOS

ONLITE PURESIGN 150

ONLITE è luce innovativa

ERI - Escape Route Illumination
Lo spot ERI è un efficiente LED da 0,5 Watt abbinato a una lente brevettata che convoglia la luce in un cono straordinariamente concentrato. La lente si ruota con facilità e si adatta pertanto ad ogni contesto strutturale. Ideata appositamente per gli apparecchi PURESIGN 150, CROSSIGN 110 e 160, questa lente assume anche la funzione di guida lungo la via di fuga. In altre parole l’illuminazione segnaletica e quella di sicurezza confluiscono in un unico prodotto, tanto che in molti casi l’apparecchio di sicurezza non serve più.

String LED
Assorbe solamente 3 Watt e illumina il
pittogramma con una luminanza media
di 200 cd/m2 (500 cd/m2 nella parte
bianca) mantenendo la massima uniformità.
Il merito è della speciale tecnologia
di conduzione della luce.

Lastra fotoconduttrice
Nell’apparecchio PURESIGN 150 la
lastra fotoconduttrice ha una nuova
struttura, ottimizzata al laser, che
perfeziona l’uniformità dell’illuminazione
migliorando anche l’efficienza energetica.

Spot LED
Con una potenza impegnata di soli
0,5 Watt, lo spot illumina la via di fuga
per 6,5 metri di lunghezza. Insieme al
secondo spot, orientato in direzione
opposta, i metri illuminati diventano 13.

Lente ERI
La lente si fissa con un
meccanismo snap-in e si ruota
con la mano a passi di 90°.

Spot ERI
Sul lato inferiore degli apparecchi
segnaletici CROSSIGN 110 e 160,
PURESIGN 150 si trovano due spot
LED che fungono da illuminazione
di sicurezza.

Spot ERI girevole
Lente girevole

ONLITE PURESIGN 150

Illuminotecnica superlativa in un design agile

PURESIGN 150 misura soltanto 20 mm di spessore, anche nella versione bilaterale, e presenta quindi un aspetto decisamente slanciato. All’interno si nasconde una modernissima tecnologia LED abbinata a un sistema illuminotecnico che illumina il pittogramma con un’omogeneità perfetta. Nel lato inferiore trovano posto due spot girevoli ERI che forniscono un’illuminazione di sicurezza regolabile a seconda del contesto. Nella nuova generazione di ONLITE PURESIGN il programma è integrato da quattro nuove varianti di montaggio: incasso in pareti e soffitti, plafoniera con fune e versione remotebox.

Illuminotecnica   L’innovazione illuminotecnica è merito di un efficiente string LED abbinato a una speciale lastra fotoconduttrice. La struttura ottimizzata al laser migliora l’efficienza energetica e perfeziona l’omogeneità delle luminanze.

Luminanza   In materia illuminotecnica Zumtobel si attiene agli standard tedeschi. Di conseguenza tutti gli apparecchi per segnaletica di emergenza possiedono i requisiti previsti dalle norme DIN 4844-1: uniformità pari a 0,2 e luminanza media di 200 cd/m2 o rispettivamente 500 cd/m2 nella parte bianca. Questo significa che i dati degli apparecchi sono ampiamente migliori rispetto a quanto richiesto in Europa con le norme EN 1838.

Montaggio a parete
Il comodo sistema di montaggio, che non richiede utensili, garantisce ovunque una soluzione sicura con un design appropriato: il cablaggio si effettua con morsetti da installazione standard. Il pittogramma segnaletico di PURESIGN 150 si fissa sull’armatura con un semplice meccanismo a scatto.

1 Incasso soffitto
2 Plafone soffitto
3 Fila continua TECTON
4 Sospensione a fune ESI
5 Sospensione a fune ASI
6 Sospensione a fune RSI
7 Plafone parete 90°
8 Plafone parete 180°
9 Plafone parete

PURESIGN 150
20 mm di larghezza
Illuminotecnica/Luminanza
Montaggio a parete
Varianti di montaggio
