LED-Außenbeleuchtung / Architekturbeleuchtung

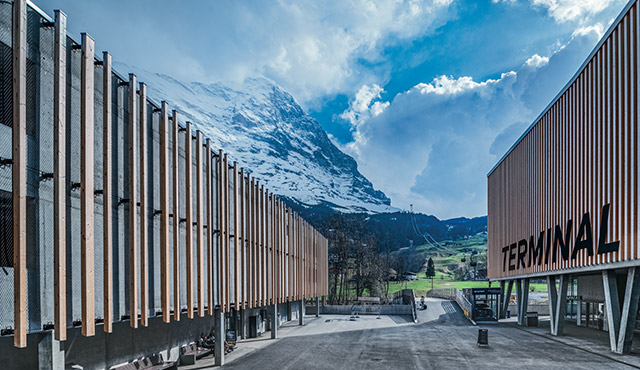

Seit jeher gehört das Jungfraujoch zu den Highlights im internationalen Tourismus. Pro Jahr kommen am höchstgelegenen Bahnhof Europas, der dem Jungfraujoch seinen Beinamen „Top of Europe” eingebracht hat, rund 1 Million Besucher an. Dank der neuen Seilbahnen Eiger Express und Männlichenbahn, aufgrund ihrer Anordnung auch V-Bahn genannt, soll die touristische Zukunft der Jungfrau-Region als Top-Ganzjahres-Destination im Schweizer Tourismus gesichert und nochmals gestärkt werden. Um das Jungfraujoch schneller und komfortabler zu erreichen, können die Gäste mit dem Eiger Express in 15 Minuten zur neuen Bergstation Eigergletscher gelangen und dort auf die historische Jungfraubahn umsteigen. Die erlebnisreiche Reise beginnt im neuen, gemeinsamen Grindelwald Terminal, der neben den Talstationen für die beiden Seilbahnen und dem Ticketverkauf auch Platz für Gastronomie, Shops, Skidepots und Sanitärräume sowie ein modernes Parkhaus für bis zu 1.000 Fahrzeuge bietet. Das gesamte Generationenprojekt V-Bahn inklusive Terminal, Bergstation und mehreren technischen Gebäuden wurde mit Zumtobel beleuchtet.

Qualität wird bei den Jungfraubahnen grossgeschrieben – und zwar bis ins kleinste Detail. Dazu tragen nicht nur die eindrucksvolle Architektur und die attraktiven VIP-und Gastronomiebereiche bei, die jeden Ski- und Wandertag zum Erlebnis werden lassen. Selbst funktionale Räumlichkeiten, wie das Parkhaus oder die Sanitärräume, zeugen dank ihrer gehobenen Ausstattung von einzigartigem Komfort und exklusivem Flair. „Wir sind dafür bekannt, unseren Gästen hochwertige Dienstleistungen anzubieten”, begründet Dominik Liener, Leiter Infrastruktur und Technik der Jungfraubahnen Management AG, die hochwertige Inszenierung. Hinzu kommt eine ausgeprägte Freude an Innovation, wie Liener weiter ausführt: „Wir versuchen stets, uns von den Mitbewerbern abzusetzen. Wir möchten die ersten sein und mit unseren Anlagen und Angeboten einen Neuigkeitseffekt schaffen.” Diesem Anspruch verdankt die V-Bahn auch die Bezeichnung als „das innovativste und spannendste Projekt der Alpen.”

Um der Kombination aus Qualität und Innovation auch beleuchtungstechnisch gerecht zu werden, stellte das Team von Zumtobel eine vielfältige Lichtlösung zusammen, die sich harmonisch in ihre Architektur einfügt und dabei zahlreiche Beleuchtungsaufgaben übernimmt. Diese reichen von der allgemeinen Beleuchtung diverser Verkehrszonen und Nebenbereichen über passendes Arbeitslicht bis hin zur effektvollen Inszenierung architektonischer Details.
Besucher, die mit dem Auto anreisen, werden von der Feuchtraumleuchte AMPHIBIA in Empfang genommen, welche die mehrstöckige Parkgarage hell ausleuchtet. Ein top modernes Parkleitsystem bringt die Fahrzeuge schnell und sicher an ihren Platz. Die Fluchtwege sind mit den Sicherheitszeichenleuchten PURESIGN und CUBESIGN gekennzeichnet, im Notfall erhellen RESCLITE Sicherheitsleuchten den Weg. Wer mit öffentlichen Verkehrsmitteln anreist, gelangt im Licht von Thorn Aussenleuchten ins Terminal.

Im Inneren des Terminals leiten schlanke Lichtlinien oder quadratische Downlights den Weg durch die erlebnisreiche Talstation. Besucher haben die Wahl, mit der modernen 3S-Bahn Eiger Express auf den Eigergletscher oder mit der neuen 10er Gondelbahn auf den Männlichen zu fahren. Um auch bei winterlichen -20 °C zuverlässiges Licht bieten zu können, rieten die Lichtexperten von Zumtobel in den Seilbahnstationen zur robusten Hallenleuchte CRAFT.
Bevor es auf den Berg geht, können sich Wintersportler oder Wanderfreudige zunächst in einem der beiden Umkleideräume auf den Skitag vorbereiten. Bis zu 2.000 Paar Skier lassen sich in den einzeln abschliessbaren Schränken deponieren. Auch hier legten die Bauherren grossen Wert auf Komfort, der bei beheiztem Mobiliar beginnt und von der Sonderleuchte TECTON line mit opaler Abdeckung fortgeführt wird. Eine weitere Sonderlösung wurde für die „Gletscherspalte” ausgearbeitet – eine verglaste Deckenöffnung, die den Shoppingbereich im Terminal von oben mit Tageslicht versorgt. Speziell angefertigte Miniaturleuchten umrahmen die Gletscherspalte, die aufgrund ihrer engen Abstrahlung und den gruppierten Lichtpunkten wie Eiszapfen wirken. Auf dem Boden bildet sich ein heller Lichtpfad, der den Besuchern als Wegweiser dient. Neben internationalen Marken und Schweizer Produkten befindet sich im Shoppingbereich auch der Souvenir-Shop, in dem lineare Pendelleuchten und individuell ausgerichtete Strahler Grund- und Akzentbeleuchtung verbinden. Auch die Sicherheitsbeleuchtung wurde komplett mit Produkten von Zumtobel realisiert.



Auf den Bergstationen wurde ebenfalls an alles gedacht, um eine rundum gelungene Wirkung zu erzielen. Auf über 2.000 Meter Höhe sind die Leuchten besonders gefordert. Robuste, langlebige Leuchten höherer Schutzart, wie die AMPHIBIA mit IP66, halten den Naturgewalten stand und sorgen für einen störungsfreien Betrieb. Schmale Lichtlinien zwischen den Deckenelementen sorgen für eine harmonische Allgemeinbeleuchtung im grosszügig verglasten Innenraum. Um störende Lichthöfe an den Wänden zu vermeiden, erhielt jede von ihnen eine spezielle Abdeckung. Ebenso zeitgemäss präsentiert sich der direkt angebundene Bahnhof der historischen Zahnradbahn. Mit Lichtlinien, die rechts und links der Bahngleise im Stakkato angeordnet sind, werden die überdachten Perrons hell erleuchtet. Auch hier garantiert eine Zumtobel Sicherheitsbeleuchtung eine Grundausleuchtung und die Beschilderung der Fluchtwege bei Stromausfall.

Die besondere Lage und die gewaltigen Dimensionen machten das Bauprojekt „V-Bahn” vor allem zu einer logistischen Herausforderung. Da Lagerplatz Mangelware war und verschiedene Standorte beliefert werden mussten, war es nötig, die Leuchten speziell zu verpacken und in zahlreichen Einzellieferungen immer direkt an ihren Montageort zu befördern.

Mit dem Resultat sind die Beteiligten mehr als zufrieden, wie Dominik Liener bestätigt: „Wir sind sehr glücklich mit dem Endergebnis. Alle Beteiligten waren mit Herzblut bei der Sache.” Und auch die Besucher zeigen sich beeindruckt von den neuen Bahnen. „Wir erhalten durchwegs positive Rückmeldungen”, unterstreicht Liener. „Für uns ist es ein Generationenprojekt und es freut uns, dass es von den Besuchern bestens angenommen wird.”

Link zu den Interviews.

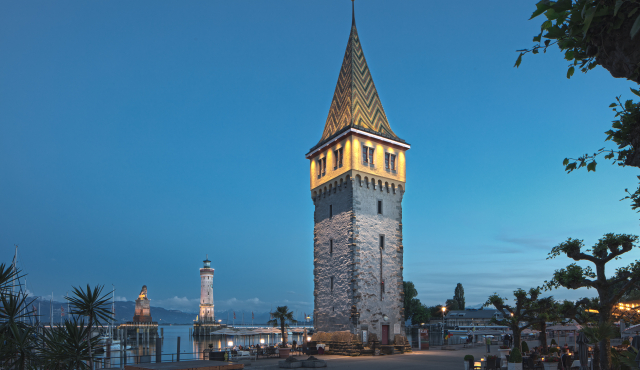

Der Mangturm an der Lindauer Hafenpromenade ist mit seinen bunt glasierten Dachziegeln ein Wahrzeichen der Inselstadt. Mit der neuen, energieeffizienten LED-Beleuchtung von Zumtobel erstrahlt der mittelalterliche Turm nun bei Nacht in wohldosiertem Licht und unterstreicht damit Lindaus mediterrane Atmosphäre. Tagsüber sind die an der Fassade unauffällig montierten Leuchten kaum sichtbar und ermöglichen somit einen freien Blick auf den imposanten Bau inmitten der Hafenanlage.

Der Mangturm im Lindauer Hafen wurde im 12. Jahrhundert als Teil der mittelalterlichen Stadtbefestigung errichtet und verlor erst im Jahr 1856 seine Funktion als Signal- und Beobachtungsposten. Damals erhielt der 20 Meter hohe, quadratische Steinbau sein neues gelbes Obergeschoss und ein Dach mit glasierten Ziegeln, die ihn heute zu einem beliebten Fotomotiv machen. Mithilfe innovativer und energieeffizienter LED-Module wurde der Mangturm nun in ein neues, qualitativ hochwertiges Licht gerückt.

In enger Kooperation mit dem Lichtberater Dieter Bartenbach und der Stadt Lindau hat Zumtobel eine reine LED-Lichtlösung für den Mangturm entwickelt: „Mit Zumtobel haben wir einen Partner gefunden, der unsere Bedürfnisse und Wünsche genau verstanden hat und diese in einem für uns optimalen Beleuchtungskonzept umsetzen konnte. Für uns war wichtig, Lindaus Flair zu unterstreichen, den Denkmalschutz zu beachten und gleichzeitig eine innovative Lösung zu finden“, sagt Carsten Holz, Geschäftsführer der Lindau Tourismus und Kongress GmbH.

Die LED-Außenleuchte SUPERSYSTEM outdoor setzt den Mangturm und seine glänzenden Dachziegeln dank einer hohen Farbwiedergabe von Ra > 80 wirkungsvoll in Szene. Tagsüber sind die Leuchten kaum sichtbar, da sie unauffällig an der Fassade montiert sind. Die Fassadenstrahler mit feststehenden LED-Tuben im Bereich der Dachrinne, welche die Fassade von oben nach unten mit einem Streiflicht beleuchten, hat Zumtobel für dieses Projekt in reduzierter Form gebaut. Diese werden mit einem speziellen Bügel befestigt. So hält die Lichtlösung die hohen Ansprüche des Denkmalschutzes auf der Lindauer Insel ein. Gleichzeitig treibt die LED-Außenleuchte auch den technologischen Wandel der Insel voran und sorgt auf Dauer für niedrige Betriebskosten. Die gesamte Lichtlösung könnte mit Hilfe eines DALI-Signals gedimmt werden. Ein weiterer Vorteil der SUPERSYSTEM outdoor ist ihre vielseitige Anwendbarkeit: Die Leuchte wäre auch für ein durchgängiges Beleuchtungskonzept der Insel geeignet.

Zumtobel. Das Licht.

Die Augsburger Architekten Bernhard & Kögl entwarfen für die WWK Arena in Augsburg eine spektakuläre Außenfassade. Zumtobel hat die Idee und Vision der Architekten von einer durchgehend homogen leuchtenden, überdimensionalen Lichtröhre aufgegriffen und entwickelte mit den „Light Tubes“ eine spezielle Sonderleuchte, die in die einzigartige Fassadenstruktur integriert ist und diese zu einem architektonischen Highlight macht.

Die komplexe Fassadenstruktur setzt sich aus einer Kombination aus Aluminium- und Lichtröhren zusammen. In drei Ebenen ist die Aluminiumstruktur nestartig um das Stadion gewickelt. In einer unregelmäßigen, Mikadostab-ähnlichen Anordnung sind die LED-Leuchtröhren, so genannte „Light Tubes“, mit der Alurohrkonstruktion verwoben. Je nach Abstand der Röhren entsteht eine Tiefe und für den Betrachter zufällige Anordnung mit stellenweise dichter oder weniger dicht angeordneten Röhren.

Jene acht Meter langen so genannten „Light Tubes“ sind bei einem Durchmesser von 20 Zentimetern mit IP67 RGB-LED-Lichtbändern ausgestattet. Durch die Integration der Effektbeleuchtung in die Fassade kann diese in allen möglichen Farbvarianten und -kombinationen illuminiert werden, wodurch unterschiedlichste Farbakzente gesetzt werden können.

Zumtobel. Das Licht.

Mit einer Lichtlösung von Zumtobel wird der neue Dorfplatz in Bürchen im Schweizer Wallis mystisch in Szene gesetzt. Dem Lichtwerkzeug SUPERSYSTEM outdoor gelingt es auf fabelhafte Weise, das alpine Bergdorf in weiche Lichtkreise einzutauchen. Die Inspiration für eine Lichtlösung kam dem Architekten Fernando Menis auf der Biennale Architettura in Venedig 2014, als er erste Ideen mit Zumtobel austauschte. Mitten in den Giardini, als die Sonnenstrahlen durch das dichte Blätterwerk gebrochen wurden und mit weichen Lichtkreisen den Ort radial ausleuchteten, war dann auch die Vision des Lichtkonzepts für „Bürchen Mystic“ geboren. Der Dorfplatz der 700-Einwohner-Gemeinde Bürchen sollte in der Dunkelheit ähnlich kreisförmig erhellt werden. Es galt, die mystischen Lichtstimmungen, die durch das Spiel der Sonnenstrahlen mit ihrer Umgebung entstehen, mit Kunstlicht nachzuempfinden und auch die Veränderung des Tageslichts im Verlauf der Jahreszeiten zu berücksichtigen. Darüber hinaus sollte das Lichtkonzept auch mit den vorbeilaufenden Passanten in Interaktion treten, indem die weich gezeichneten Lichtkreise sie über den Platz geleiten.

Für die Realisierung wurde von Zumtobel eine Sonderlichtlösung entwickelt, die inzwischen in einer weiterentwickelten Version als Standard-Produkt erhältlich ist: SUPERSYSTEM outdoor. Die LED-Außenleuchte wurde für die multizonale Inszenierung von Räumen, Straßen und Flächen designt. Jede Leuchte besitzt mehrere LED-Lichttuben, die punktgenau und jeweils mit einer passenden Optik ausgestattet werden können, um gezielte Akzente zu setzen und gleichzeitig den Sehkomfort und das Wohlbefinden der Menschen zu verbessern. In den Abendstunden wird das natürliche Charisma und die mystische Wirkung des Bürchener Dorfplatzes mit der Lichtlösung von Zumtobel hervorgehoben, um – im Einklang mit der Natur – für das richtige Licht und eine emotionale behagliche Atmosphäre zu sorgen.

Durch die Zusammenarbeit von Zumtobel und Fernando Menis entstand nun mit „Bürchen Mystic“ nicht nur ein neuer Anziehungspunkt für Touristen, der die wirtschaftliche Abhängigkeit von den Zweitwohnungen durchbricht und neue Arbeitsplätze entstehen lässt, sondern ein Raum, der den Lebensraum der einheimischen Bevölkerung attraktiver gestaltet. Die neue Dorfmitte, die vorher ein menschenleerer Platz war, ist nun für die Dorfbewohner und die Besucher ein warmer Ort der Begegnung.

Zumtobel. Das Licht.

Lech am Arlberg in Österreich ist ein Wintersportort  an den Ufern des Flusses Lech, eingebettet in eine imposante Berglandschaft. Die Ortschaft mit rund 1.500 Einwohnern lebt vom Tourismus: Rund 8.300 Gästebetten stehen zur Verfügung, fast eine Million Übernachtungen werden jährlich verbucht.  Lech ist als überschaubare dörfliche Siedlung erhalten geblieben und stellt sehr hohe Ansprüche an sich selbst.

Seit dem Winter 2015 wird der in der Vergangenheit mit dem Titel „Schönstes Dorf Europas“ ausgezeichnete Ort in perfektes Licht getaucht. Das  Lichtkonzept wurde von Dieter Bartenbach entwickelt und in enger Zusammenarbeit mit Zumtobel realisiert. Das nächtliche Ortsbild mit seinen typischen Elementen wird durch eine akzentuierende, raumbildende LED-Beleuchtung bewusst in Szene gesetzt. Die speziell gefertigte Leuchte löst die Lichtintensität auf mehrere LED-Punkte auf, wodurch Passanten kaum noch geblendet werden. Zudem strahlt das Licht deutlich präziser und gerichteter als früher. Dies wird durch eine exakte Fräsung der LED-Lichtpunkte erreicht. Ein weiterer Vorteil ist der modulare Aufbau, ähnlich einem Baukastensystem: Die Leuchten können mit 6 bis 34 LED-Punkten mit  jeweils circa 2 Watt konfiguriert werden. So ist die Lichtsituation je nach Bedarf anpassbar. Auch für die Lichtmasten hat Zumtobel je nach Standort unterschiedliche Ausführungen erarbeitet.

Der Umgang mit der neuen Beleuchtung erfolgt gut dosiert: Von Beginn der Dämmerung bis 22 Uhr sind alle Ortsräume beleuchtet. Danach werden die Fassadenbeleuchtungen ausgeschaltet. Zu Mitternacht wird die Helligkeit der Straßenbeleuchtung auf ein Grundbeleuchtungsniveau reduziert. Die feinen Abstimmungen der Helligkeitslevel ermöglicht eine spezielle, webbasierte Lichtsteuerung: In jeder Leuchte ist ein Funksensor platziert, über den das Licht gedimmt und geschaltet werden kann. So hält der „Smart-City“ Gedanke Einzug in die Vorarlberger Alpenlandschaft.

Die neue Ortsbeleuchtung ist dadurch nicht nur optisch ein Gewinn. Die präzise Lichtbündelung, gekoppelt mit einer effektiven Entblendung und Steuerung tragen zu einer nachhaltigen Ortsbeleuchtung bei. Die verwendeten LED-Leuchten sind effizienter und naturverträglicher als herkömmliche diffus- und freistrahlende Konzepte, die das Licht zu 60 Prozent wirkungslos in den Himmel geben. Auch Lichtverschmutzung und Störung der Tierwelt werden dadurch reduziert.

Zumtobel. Das Licht.

Es ist ein filmreifer Schauplatz, nicht erst seit der James Bond Film „Ein Quantum Trost“ dort gedreht wurde. In unmittelbarer Seenähe öffnet sich das Casino Bregenz über dem Aufgang zur Sommerterrasse hin zum Festspielplatz im Zentrum von Bregenz. Die neu gestaltete Fassade, welche die bestehende Glasfront und die Erweiterung mit einer Metallhülle umschließt, unterstreicht diese Wirkung bei Besuchern und Passanten.
Von Innen gewährt sie den Besuchern freien Blick auf den See, die Aufmerksamkeit der Passanten zieht sie mit fließenden, leicht unregelmäßig angeordneten Metallelementen auf sich. Bei Anbruch der Dunkelheit verwandelt sich die Fassadenkonstruktion dank der LED-Medienfassadenleuchte CAPIX evolution in ein leuchtendes Farbenspiel. Da die einzelnen CAPIX-Elemente jeweils nur durch eine Daten- und eine Versorgungsleitung verbunden sind, schmiegen sich die 6500 einzelnen CAPIX-Pixel wie eine zweite Haut an die geschwungene Fassade des erweiterten Casinos. Insgesamt wurde das Casino mit 1140 Laufmetern bestückt. Da jedes CAPIX-Pixel über drei RGB-LEDs verfügt, wirkt CAPIX evolution auch bei großen Distanzen hell und brillant. Neben der Gestaltung von Farben und Effekten können über CAPIX evolution mit einer Steuerung auch bewegte Bilder abgespielt werden.

Bei Bedarf kann der Ablauf der Fassadenbespielung auch kurzfristig geändert werden. Gleichzeitig erfüllt die neue LED-Fassadenbeleuchtung die strengen Anforderungen, die in Bregenz hinsichtlich Natur- und Vogelschutz gelten und überzeugt mit einer sehr guten Energieeffizienz. Die Fassadenkonzeption, die Lamellenkonstruktion und die Videoanimation wurde von dem Architekturbüro Art-Arch 23 (Arch. Di Albrecht Prokop und Mag. art Rudolf Troppmair) aus Innsbruck konzipiert und entwickelt. Im Rahmen der Sanierung wurde auch im Innenbereich renoviert und erweitert, so funkeln beispielsweise in der Lounge die brillanten LED-Downlights DIAMO und schaffen ein stilvolles Ambiente.

Das neu gestaltete Casino Bregenz bildet zusammen mit dem Festspielhaus und der Seebühne eine stimmige Szenerie. Die Fassade integriert sich perfekt und bringt die Anziehungskraft der in  den letzten Jahren entstandene Kulturmeile, die sich vom Kunsthaus KUB über das Landestheater und das vorarlberg museum bis hin zum Festspielplatz erstreckt, zusätzlich zum Strahlen. Für Casinos Austria erschließt die Medienfassade neue Möglichkeiten der Inszenierung. So erleben nicht nur die Besucher sondern auch die Passanten das Casino Bregenz nachts als aufregendes Lichtkunstwerk.

Zumtobel. Das Licht.

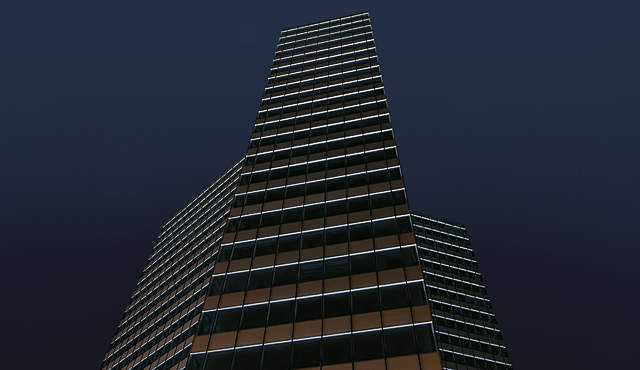

Denkmal mit zukunftsweisender Technik: Optisch wurde der Originalentwurf des Emporio Tower von 1963 unter Berücksichtigung des Denkmalschutzes
weitestgehend erhalten, im Sinne der Nachhaltigkeit von der Außenfassade bis zum Kern aber nahezu neu erbaut. Dem als „Unileverhaus“ bekannten Bürogebäude wurde ein Neubau mit Hotels und Wohnungen zur Seite gestellt.

Bei Neubau und Sanierung setzten die Bauherren auf nachhaltige Materialien und hohe Energieeffizienz. So werden zum Beispiel Hölzer aus zertifiziertem, ökologischem Anbau verwendet und Sonnenlicht als natürliche Energiequelle genutzt. Heizung, Kühlung, Lüftung und Beleuchtung lassen sich individuell anpassen. Der geringeEnergieverbrauch, die moderne Gebäudetechnik und das optimierteRaumklima sind ein klarer Gewinn für Mieter und Umwelt. Das nachhaltige Klima- und Energiekonzept senkt die Betriebskosten für Kühlung und Heizung um bis zu 64 % und auch die Umwelt wird jährlich mit ca. 1.600 Tonnen CO2-Emissionen weniger belastet.

LED-Beleuchtung für die Fassade: maximaler Effekt bei minimalem Energieverbrauch
Die innovative LED-Lichttechnik von Zumtobel legt das Fundament für eine gleichzeitig wirkungsvolle wie nachhaltige Gebäudeinszenierung. Integriert in die Fensterleibungen, geht die LED-Einbauleuchte PAN mit drei verschiedenen Abstrahlwinkeln auf die Lichtbedürfnisse der denkmalgeschützten Gebäudefront ein. Das Licht wird mit Optiken und Shuttern gezielt auf die zu beleuchtenden Flächen gelenkt. Streulicht sowie die damit verbundene Lichtverschmutzung werden dadurch vermieden – und die mehr als 5.000 Leuchten der Emporio Fassade verbrauchen in Summe minimale 1.980 Watt. Jede Lichtquelle ist einzeln dimmbar und steuerbar. Somit lassen sich die Einschaltzeiten und Intensitäten individuellgestalten.

Zumtobel. Das Licht.

Funkelndes Herz von Žilina

Als „neues Herz von Žilina“ deklariert, ist dem Architekten mit dem 22.000 Quadratmeter großen Einkaufszentrum ein spannender Bogen zwischen Tradition und Moderne gelungen. Das Shopping Center charakterisiert sich in erster Linie durch einen kreisförmigen Bau, an den sich weitere rechteckige Gebäudeteile anschließen.

In enger Zusammenarbeit mit dem Architekten wurden für Passagen, Aufenthaltsflächen und Restaurants modernste Leuchten und Lichtsteuerungssysteme ausgewählt, die für hohen Komfort und Wohlfühlambiente sorgen. In den einzelnen Zonen wurde das Licht sehr unterschiedlich eingesetzt: als glänzendes Farbenspiel, als weiche Grundbeleuchtung oder als hilfreiche Orientierung. Für den Fassadenkern wurde eine außergewöhnliche LED-Sonderlösung entwickelt, die erst bei Dunkelheit zum Vorschein kommt. Dann tauchen knapp 2.000 LED-Spots den Eingang in eine geheimnisvoll leuchtende Hülle. Über eine DMX-Steuerung kann dabei jeder LED-Kompaktstrahler einzeln geregelt werden.

Bei der Innenbeleuchtung wurde auf eine energieeffiziente, tageslichtabhängige Beleuchtung mit hoher Lichtqualität gesetzt. Downlights sorgen für eine homogene Grundbeleuchtung der großen Halle. Lichtlinien leiten die Kunden durch die Passagen. Für die Hauptbeleuchtung der Gänge kam das modulare Lichtsystem Cielos zum Einsatz: Die Cluster von 2 x 2 Leuchten erzielen mit neutralweißer Lichtfarbe ein hohes Maß an Gemütlichkeit und bewirken zugleich ein luftig wirkendes Deckenbild.

In den Restaurants wurde neben dem LED-Downlight PANOS INFINITY, das durch eine hervorragende Lichtqualität und Farbwiedergabe überzeugt, das LED-Lichtsystem Supersystem eingesetzt. Über die Einbindung in das Lichtmanagementsystem LUXMATE Professional lassen sich einzelne oder in unterschiedlichen Gruppen zusammengefasste Leuchten bedarfsgerecht ein- und ausschalten bzw. regeln, um die Lichtmenge und damit den Energieverbrauch zu optimieren. Selbst die moderne LED-Sicherheitsbeleuchtung wird über das intelligente System kontrolliert und gesteuert.

Zumtobel. Das Licht.

Kann man tatsächlich durch einen Regenbogen laufen? Ja, und zwar im dänischen Aarhus, genauer gesagt auf dem Dach des dänischen Kunstmuseums ARoS. Dort hat der renommierte Künstler Olafur Eliasson eine spektakuläre Installation, einen 150 Meter langen Panoramaweg mit dem Titel „Your rainbow panorama“ entwickelt. In 50 Meter Höhe bietet der Regenbogenring Besuchern eine atemberaubende Rundumsicht über die Hafenstadt. Gebogene Glaswände in den Spektralfarben, jede für sich ein Unikat, lassen durch das durchscheinende Tageslicht den Eindruck entstehen, als befände man sich im Inneren eines Regenbogens.  Damit die Installation nicht ausschließlich am Tag wirkt, setzte Eliasson bei der Beleuchtung auf seine langjährige Partnerschaft mit Zumtobel: Eine speziell entwickelte Lichtlösung mit 116 indirekt strahlenden Einbauleuchten entlang des inneren Durchmessers verwandeln die weiße Decke ab der Dämmerung in eine Lichtquelle, die den begehbaren Panoramaweg als schwebenden Regenbogen über dem Museum erscheinen lässt.

„Your rainbow panorama“ ist das letzte Puzzlestück des 2004 fertig gestellten Kunstmuseums ARoS. Der würfelartige, neunstöckige Museumsbau mit Glasfront und einer großzügig gestalteten Museumsstrasse im Inneren scheint wie prädestiniert für die Regenbogenskulptur. Der kreisrunde Laufsteg in 50 Meter Höhe hat einen Durchmesser von 52 Meter, ist drei Meter breit und wurde auf schmalen Säulen dreieinhalb Meter über der Dachterrasse des Museums installiert. Hat der Besucher „Your rainbow panorama“ betreten, eröffnet sich ihm durch die verglasten Wände ein einmaliger Panoramablick über Aarhus. Jede der farbbeschichteten Glasscheiben wurde eigens angefertigt, da sie für den Rundweg jeweils eine spezielle Biegung benötigen. Sie sind die einzige tragende Konstruktion für das Dach. Am Tag ist es das natürliche Sonnenlicht, das durch die beschichteten Glasscheiben hindurch scheint und die gesamte Installation in den Regenbogenfarben leuchten lässt. In der Dämmerung und am Abend ersetzen 116 eingebaute Sonderleuchten von Zumtobel das fehlende Tageslicht.

Um den gleichen Effekt wie am Tage zu erzielen, durfte keine der Leuchten offen sichtbar sein. Gelöst hat Zumtobel diese Aufgabe durch eine speziell entwickelte indirekte Beleuchtung: Dazu wurden die indirekt abstrahlenden T16-Leuchten entlang der inneren Begrenzung des Stegs montiert. Die Sonderleuchten sind in den Bodenkanten unter einem begehbaren Entblendungsraster eingelassen. Eigens für das Projekt wurden Reflektoren und Materialen der Leuchten so optimiert, dass das Licht die gesamte Deckenfläche symmetrisch ausleuchtet. Die Decke des Panoramaweges wird damit zu einem virtuellen Leuchtmittel, dass die bunten Glasscheiben von außen vor einem hellen Hintergrund farbig leuchten lässt, während die Besucher nach wie vor ungestört den Ausblick genießen können.

Zumtobel. Das Licht.

Emotional und energiegeladen wie Island selbst

Wie ein geschliffener Kristall bäumt sich die Kulisse des neuen Konzerhauses »Harpa« vor dem zerklüfteten Küstensaum am Hafen in Reykjavik auf. Die wabenartigen Elemente der Fassade verdichten sich zu einem schillernden Meer aus verschiedenfarbigen Glanzlichtern. Spiegelungseffekte auf der Wasseroberfl äche stärken die Assoziation eines Naturphänomens und lassen an geheimnisvolle Nordlichter denken. Gemeinsam mit dem dänisch-isländischen Künstler Olafur Eliasson, welcher der Außenhülle ihr charakteristisches Gesicht gab, ist Henning Larsen Architects ein Entwurf gelungen, der die kosmopolitische Hauptstadt Islands um ein funkelndes Konzert- und Konferenzzentrum bereichert. Blaues Licht aus verborgenen Lichtquellen taucht den Vorplatz in eine mystische Stimmung und dringt durch die Glasfelder bis in die Innenräume. Gemeinsam mit Olafur Eliasson entwickelte Zumtobel einen neuen Leuchtentyp, der sich in Form und Farbe fast unsichtbar in die Prismenstruktur der Fassade integriert und sie mit LEDs zum Leuchten bringt. Hinter der kristallinen Außenhülle erwarten die Besucher Musikerlebnisse in einer neuen Dimension. Mit seinen drei Rängen glüht der große Konzertsaal in loderndem Rot und wurde nach einem der schönsten Vulkane auf Island »Eldborg« genannt, was soviel wie »Feuerburg« bedeutet.

Zumtobel. Das Licht.

Spannend und lehrreich

Der Flughafen Friedrichshafen hat ein neues Wahrzeichen: Das Dornier Museum für Luft- und Raumfahrt Friedrichshafen in Form eines Hangars stellt die Faszination des Fliegens eindrucksvoll dar. Während am Tag über große Fensterflächen Licht in das Gebäude fällt, wird das Museum bei Dunkelheit zu einem aus sich heraus strahlenden Leuchtpunkt – ergänzt durch eine Lichtkunstinszenierung von James Turell.

Im Museum heißt ein helles Foyer den Besucher willkommen. TECTON Lichtbänder und VIVO Pendelleuchten sorgen für eine einladende Atmosphäre. Aus dem geräumigen Eingangsbereich mit Cafeteria und Shop gelangt der Besucher in die darüber liegende Museumsbox, die in elf Räumen die Geschichte des Unternehmens Dornier und Stationen der Luftfahrt beleuchtet. Modellflugzeuge, Zeichnungen und andere historische Exponate werden in Glasvitrinen mit Lichtleisten und kompakten LED-Spots punktgenau beleuchtet. Die Lichtplanung kommt ohne Fenster aus und strukturiert die Ausstellungsräume in hellere und dunklere Zonen, die für Abwechslung beim Rundgang sorgen und verschiedene Exponate zu Highlights machen. Im Hangar breitet sich das Herzstück des Museums aus – eine große Halle mit den historischen Flugzeugen, unter denen sich viele Raritäten befinden. SLOTLIGHT Leuchten mit einem Sonderraster sorgen hier für eine verschattungsfreie, gleichmäßige Ausleuchtung.

Für die nächtliche Inszenierung der Außenfassade realisierte James Turrell ein Licht-Kunstwerk, das mit seinem harmonischen Farbverlauf die Wahrnehmung der Besucher in neue Dimensionen führt. Dank einer innovativen 16 bit-Ansteuerung lässt sich der Farbraum der Leuchten auf mehrere Millionen Farben erweitern und bietet einen nahezu unbegrenzten Freiraum in der Lichtkomposition.

Zumtobel. Das Licht.

Das Einkaufszentrum Galleria Centercity in Cheonan ist ein Gigant, der bereits von weitem sichtbar ist, wenn sich die Fahrt von der 80 km entfernten Hauptstadt ihrem Ende nähert. Atemberaubend sind nicht nur die Dimensionen des Konsumtempels, sondern auch die medial bespielte Fassade mit einer Fläche von 12.600 m². Über 22.000 LED-Lichtpunkte verleihen dem Bauwerk mittels dynamischer Lichtinszenierungen eine schillernde Hülle, die eindrucksvoll aus dem städtischen Kontext herausragt. Die von Zumtobel speziell entwickelten Hochleistungs-LED-Strahler sind so konzipiert, dass sie beinahe unsichtbar in die Fassade integriert sind. Dadurch üben die mal schnell, mal langsam über das Gebäude fließenden farbigen Lichtsequenzen eine zusätzliche Faszination auf den Besucher aus.

Von den über 22.000 Leuchten sind 12.399 Leuchten á 3,6 W in RGB-Ausführung eingesetzt, die anderen rund 10.000 in Weiß á 1,2 W. Das Konzept der großflächigen Indirektpixel garantiert neben harmonischen Leuchtdichten eine sehr hohe Effizienz bezogen auf die zu beleuchtende Fläche. Gemeinsam mit der renommierten Bonner Lichtdesign-Schmiede ag Licht und dem namhaften Amsterdamer Architekturbüro UN Studio realisierte Zumtobel diese einmalige Lichtinstallation.

Von UN Studio entwickelte Computer basierende Animationen wurden zusätzlich in das Lichtdesign integriert. Die installierte DMX-Steuerung sorgt für eine individuelle Programmierung der einzelnen LED-Spots und transferiert die Animationen detailgetreu auf die Gebäudefläche. Im Zusammenspiel aller LED-Strahler entstehen somit lebendig wirkende Bilder und Botschaften auf der Fassade.

Die Galleria Centercity ein besonderes Beispiel dafür, wie Fassaden zu interaktiven Elementen des städtischen Kontextes werden und wie städtischer Raum durch Licht gestaltet wird – ohne dass das indirekte, entblendete Licht störenden Einfluss auf die angrenzende Stadt nimmt.

Zumtobel. Das Licht.





		„Unser Ziel zur Inszenierung der Fassade war es, eine derart große Fläche so zu bespielen, dass der Gesamteindruck des Gebäudes am Abend etwas mit dem Eindruck am Tag gemein hat. Wir wollten erreichen, dass unser Lichtdesign die Schichtigkeit der Fassade und das Spiel mit den überlappenden Profilen widerspiegelt. Daraus ist schließlich die Grundidee entstan-den, das Licht aus den Fassadeprofilen auf die rückwärtige Gebäudeschicht zu projizieren, was wir letztendlich mit Zumtobel als Partner optimal umsetzten konnten.“ Wilfried Kramb, Projektleiter Lichtplanung, ag Licht
		„Das Interessanteste an der Wirkung der GalleriaCheonan ist, dass aufgrund der Anordnung des Atriums und der Moiré-Effekte der Fassade Illusionen erzeugt werden, die eine scheinbare Veränderung der Raster und die Entstehung von Doppelbildern bewirken. Es gibt an diesem Gebäude kein gleichbleibendes Bild.“ Ben van Berkel, Direktor UN Studio

Das Gebäude der Bauarena fällt allein durch die Größe von 25.000 Quadratmetern, verteilt auf fünf Stockwerke, auf. Präsent liegt das überregionale Kompetenzzentrum für alle Themen rund ums Bauen in zweiter Reihe, an einer der Hauptverkehrsachsen von Volketswil.

100 LED-Lichtlinien hüllen die Bauarena im Schweizer Volketswil bei Nacht in einen dynamischen Lichterglanz. Dabei sind die roten Farbsequenzen optimal auf das Logo der Bauarena abgestimmt. Die einmalige Lichtinstallation von Zumtobel steigert die Attraktivität des Gebäudes. Sie unterstreicht den Stellenwert einer hochwertigen Fassadenbeleuchtung als Aufmerksamkeitsmagnet und Imageträger. Dank der intelligenten Steuerung lassen sich – auf Wunsch – sogar bis zu 15 verschiedene Lichtstimmungen erzeugen.

Knapp 100 fensterhohe und farbveränderliche LED-Lichtlinien HILIO, mit je 39W Leistung, wurden an den vier Fassadenflächen des Gebäudekolosses montiert. Passend zum roten Bauarena Logo leuchten sie bei Nacht in unterschiedlicher Intensität. Um eine optimale Farbmischung zu erreichen und um zu verhindern, dass einzelne LED-Lichtpunkte sichtbar sind, wurde für die Fertigung ein satiniertes Linearrohr verwendet. Eine über die Haustechnik steuerbare DMX-Anlage sorgt für spannende Helligkeitswechsel der einzelnen LED-Lichtlinien.
