DISCUS

Système de projecteurs

DISCUS

« Un disque solaire archaïque constitue l’élément de base de l’objet sur lequel repose un anneau magiquement éclairé. Forme symbolique et technologie de pointe se fondent en une unité matérielle minimaliste dont l’empreinte écologique est la plus faible possible. La construction, de forme simple, favorise les scénarios d’économie circulaire fermée. La lentille interchangeable prolonge la durée de vie des produits en offrant une souplesse d’adaptation aux nouvelles tâches d’éclairage. Les techniques à la fois ancestrales et durables sont le champ des contraintes du designer qui en tire les innovations de demain. »

EOOS | 2012

DISCUS

Design Eoos

DISCUS

Design

DISCUS EVOLUTION | 32 W
Les sources de lumière modernes encouragent les
performances encore plus élevées
Son design à la fois robuste et léger s’appuie, dans sa configuration, sur la technologie LED la plus récente : une structure plate et épurée lui donne un aspect unique, souligné par les lamelles radiales de l’élément refroidisseur passif et par la lentille interchangeable translucide. La fiabilité de la précision et l’excellent rendu des couleurs de Ra 92 répondent à l’exigence de qualité élevée requise par un éclairage d’accentuation « vendeur ». La nouvelle génération du DISCUS LED Evolution offre deux fois plus de flux lumineux et d’efficacité que ses prédécesseurs. La gradation se fait directement sur le projecteur ou via les ordres de commande DALI, ce qui dans les deux cas a un effet positif sur la consommation d’énergie.

DISCUS

Design

DISCUS

Vue d'ensemble

DISCUS HIT E2
DISCUS HIT E1
DISCUS LED Evolution E2
DISCUS LED Evolution E1
DISCUS HIT G8,5
DISCUS LED Evolution

DISCUS

DISCUS LED Evolution | 32 W
DISCUS LED Evolution

Respectant la tradition du langage de conception protégé DISCUS, la nouvelle génération des LED se présente comme un bloc d’alimentation efficace. Avec des quantités de lumière pouvant atteindre 2300 lumens, le DISCUS Evolution LED remplace les systèmes HIT jusqu’à 42 W et les systèmes halogène jusqu’à 100 W, économisant ainsi encore davantage de courant. La série Evolution consomme jusqu’à 25 % d’énergie en moins que les versions HIT et 68 % de moins que les versions halogènes. L’investissement dans un projecteur DISCUS LED est rentabilisé en moins de 2 ans et demi avec des coûts réduits en consommation électrique et en entretien.
Pour obtenir un éclairage différencié et réaliser des économies d’énergie supplémentaires, la gradation se fait directement sur le projecteur à LED ou via DALI. Des optiques à lentille facilement interchangeables font du projecteur DISCUS Evolution LED un produit particulièrement adapté pour les boutiques et les musées.

DISCUS

DISCUS HIT E1 | G8.5 | 50 W
DISCUS HIT

Lorsque des flux lumineux avec un meilleur rendu des couleurs sont demandés, il est recommandé d’utiliser des modèles HIT compacts allant jusqu’à 70 W. Un projecteur HIT de 50 W étoffe la gamme en offrant lui aussi une économie d’énergie. D’un aspect semblable à celui du DISCUS LED, les modèles HIT tiennent leur rang avec des performances haute efficacité de pointe. Grâce à une esthétique neutre, les projecteurs à LED et HIT peuvent être combinés à volonté sans perturber l’aspect lisse du plafond.

Les accessoires faciles à installer à l’arrière de la bague de réglage, transforment le projecteur en un outil d’éclairage personnalisé pour des mises en scène audacieuses.

DISCUS

DISCUS Encastré

DISCUS HIT E1 | G8.5 | 50 W
DISCUS LED Evolution E2 | 2 x 32 W
DISCUS Encastré

Les modèles DISCUS encastrés permettent une alchimie optimale entre architecture et éclairage. Leurs têtes de projecteurs sont identiques à celles des projecteurs apparents. La pose et la manipulation sont simples et aisées. La conception minimaliste du design génère un nombre nettement réduit d’éléments à monter, ce qui augmente la sécurité de fonctionnement et réduit le coût d’entretien.

Le module encastré DISCUS à deux lampes diffuse, dans un espace comparable, une quantité de lumière deux fois plus importante et souligne encore l’aspect lisse du plafond.

DISCUS

Loewe Galerie Haupt, Wildau / DE
Solution d’éclairage : projecteur LED DISCUS,
downlight LED PANOS INFINITY

DISCUS

Une technologie durable

     Design
La coordination parfaite de la source d’éclairage à LED et de l’optique autorise une forme nouvelle, encore plus plate et plus épurée, qui n’était pas réalisable avec des lampes classiques. Sa conception très minimaliste s’intègre idéalement dans de nombreuses architectures, en conservant son aspect lisse et pur au plafond. Le système mécanique spécialement étudié conserve à la tête du projecteur sa flexibilité dans toutes ses formes.
     Optiques à lentilles
Axées sur les puces à LED, les optiques à lentilles assurent une répartition précise de la lumière. Les quatre distributions lumineuses à rotation symétrique diffusent un éclairage doux et agréable avec une grande uniformité. De plus, le projecteur DISCUS se démarque par une intensité élevée au centre et une transition douce en bordure. Ces optiques, décrites en détail sur la page suivante, se changent en un rien de temps et sans outil.
     Platine LED
La platine LED mise au point par Zumtobel a été perfectionnée pour devenir une source d’éclairage d’accentuation efficace et de qualité, ce qui confère au luminaire sa forme extrêmement plate. La lumière sans IR ni UV préserve les couleurs des marchandises éclairées. Son excellent rendu des couleurs de Ra 92 répond à la perfection à l’exigence des tâches visuelles. Un binning particulier garantit une très faible différence entre les couleurs (MacAdam 3).
     Refroidissement passif
Le refroidissement est un élément essentiel pour un projecteur LED à haute puissance : s’il est trop faible, il diminue la puissance d’éclairage et la durée de vie de l’appareil. Sur la gamme DISCUS, la gestion thermique fait partie intégrante de la conception du design. Le refroidissement se fait de manière passive et très efficace par un effet de cheminée : l’air froid est thermiquement attiré vers le haut et guidé à travers les lamelles à partir du bas. Ce faisant, l’air évacue l’excédent de chaleur par le haut du module d’éclairage. Ce phénomène, ajouté à un corps de projecteur en aluminium injecté parfaitement ajusté, permet une évacuation efficace de la chaleur tout en conservant des dimensions compactes.
1 DESIGN
2 OPTIQUES À LENTILLES
3 PLATINE LED
4 REFROIDISSEMENT PASSIF

DISCUS

La platine LED et la lentille sont parfaitement ajustées pour former un système optique sans égal. La grande précision, l’homogénéité et l’intensité caractérisent tant la répartition spectrale que photométrique.

DISCUS Evolution LED | avec lentille ovalisante, vertical

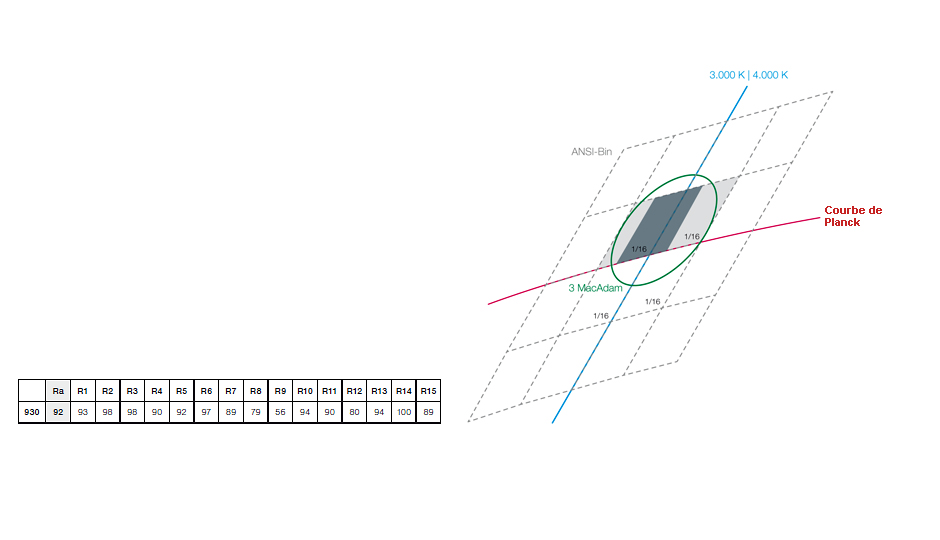

Binning des LED | 3000 K, 4000 K

Rendu des couleurs – répartition spectrale | Ra total : 92

Grâce à un binning spécial, le projecteur DISCUS parvient à un niveau de tolérance extrêmement faible des points de couleur. Le projecteur à LED associe une ellipse MacAdam de niveau 3, ANSI-Bin 1/16 - 2/16, à un rendu des couleurs classé de bon à excellent et il tient donc la comparaison avec tous les systèmes conventionnels.
Ovalisante
Wideflood 40°
Flood 27°
Spot 17-18°
Les quatre optiques à lentilles – spot, flood, wideflood et ovalisante, avec des températures de couleur de 3000 K et 4000 K – se changent rapidement et sans outil. Grâce à leurs positions codées, elles s’encliquettent sans difficulté aux endroits prévus. La lumière passant à travers les lentilles donne, à dessein, un aspect diffus au disque avant, ce qui réduit d’autant la luminance et assure un défilement efficace. Les points lumineux de chaque LED sont mieux répartis et perçus comme des anneaux.
Excellente qualité d’éclairage
Binning
Optiques à lentilles

DISCUS

Une gradation irréprochable

DISCUS HIT G8,5
DISCUS Evolution LED
L’option de gradation élargit le champ des possibles dans l’éclairage des surfaces de vente et des espaces de présentation : l’individualité et la précision augmentent alors que, même gradués, les LED haut de gamme du projecteur DISCUS conservent une température et un rendu des couleurs constants. C’est précisément cela qui fait se démarquer la LED d’une lampe halogène ou HIT.

Deux possibilités avec un double avantage : le niveau d’éclairement se règle directement sur le projecteur DISCUS par un bouton rotatif sur la trackbox ou via les ordres de commande DALI. La gradation économise l’énergie et permet des mises en scène impressionnantes.

DISCUS

Pharmacie Ugglan, Stockholm / SE
Étude de l‘éclairage : Pelk AB, Stockholm / SE
Solution d’éclairage : projecteur LED Discus,
système d‘éclairage SUPERSYSTEM

DISCUS

Utilisation et accessoires

Encliqueter l’optique à
lentille par une légère
pression
Respecter le codage de
la nouvelle lentille lors de
son insertion
Sortir l’optique à lentille
Maintenir l’optique à lentille
au niveau des évidements
de chaque côté
Remplacer les optiques à LED

Les optiques s’encliquettent facilement et sans outil dans la bague avant, leur position précise et exacte étant obtenue par un codage.

DISCUS

Utilisation et accessoires

Poser le filtre souhaité
Détacher le réflecteur
Sortir l’élément et
changer la lampe si
nécessaire
Dévisser la bague avant
Remplacer les lampes HIT et les accessoires

La construction perfectionnée du DISCUS se remarque aussi dans la simplicité de remplacement des accessoires et des lampes. Une intervention de quelques étapes seulement et des fermetures à baïonnette permettent de changer rapidement une lampe, réduisant ainsi le coût de l’entretien au minimum.

DISCUS

Utilisation et accessoires

Serrer les vis, le projecteur
se placera automatiquement
contre le plafond
Serrer les vis, le projecteur
se placera automatiquement
contre le plafond
Introduire le projecteur
à encastrer
Placer en tournant l’étrier
métallique dans la position
d’insertion
Monter un projecteur à encastrer

Les attaches de montage du boîtier d’encastrement sont automatiquement serrées au plafond lors du vissage des vis masquées. Cela permet de fixer de manière rapide, fiable et précise le luminaire dans des plafonds de diverses épaisseurs.

DISCUS

Accessoires

Réflecteurs interchangeables                                                                                 Tube et anneau de défilement                 Lentilles diffusantes
DISCUS HIT
Optiques à lentilles                                                                        Lentille ovalisante                                          Anneau de défilement
DISCUS LED Evolution

DISCUS

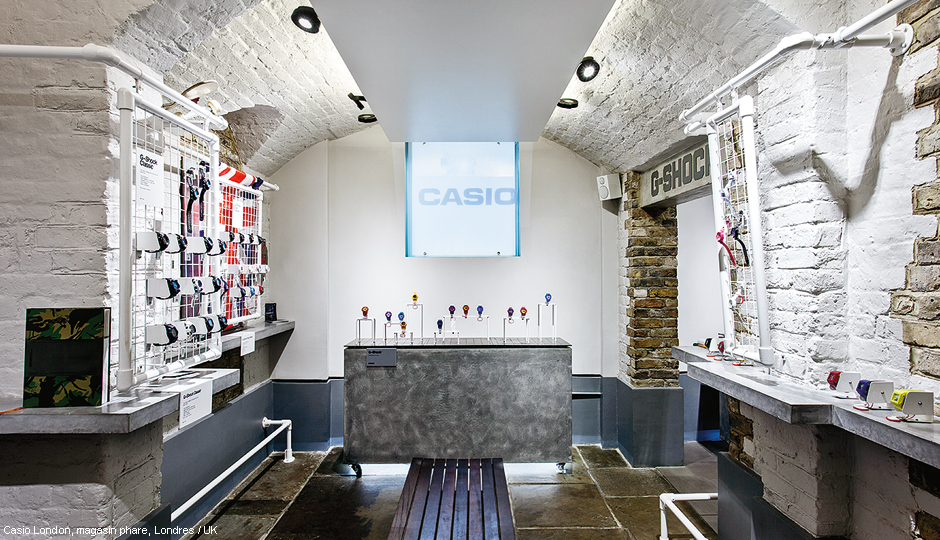

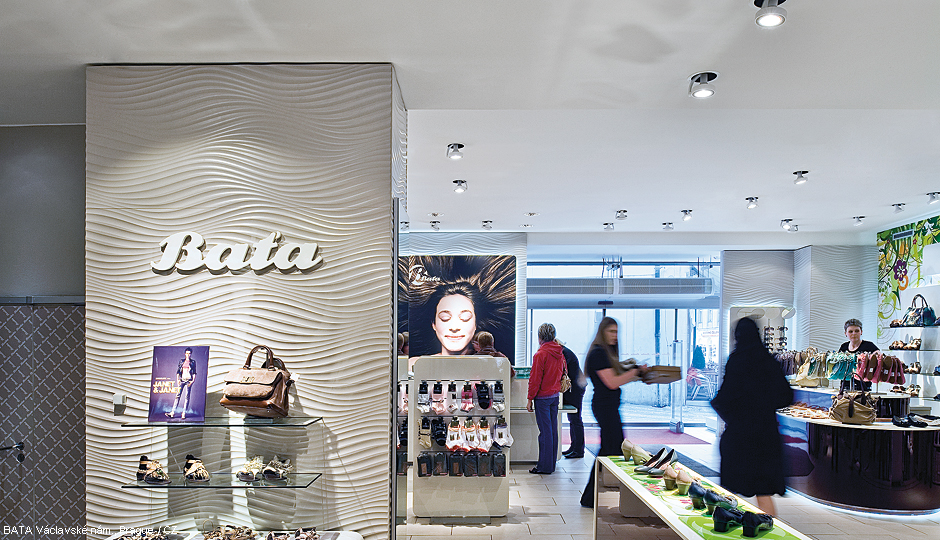

Applications

DISCUS
