SLOTLIGHT INFINITY

Plafonnier, luminaire encastré et luminaire suspendu

La première ligne lumineuse continue au monde remplit les plus hautes exigences architectoniques et photométriques.

SLOTLIGHT INFINITY

Plafonnier, luminaire encastré et luminaire suspendu

  • Trace des lignes rigoureusement précises
  • Jusqu'à 50 m de ligne lumineuse sans discontinuité et sans plages sombres
  • Luminosité uniforme même dans les angles

SLOTLIGHT INFINITY

Designed to be infinity

« SLOTLIGHT infinity allie l'expérience en matière d'éclairage de Zumtobel et le savoir-faire en ingénierie multidisciplinaire d'Arup qui se base sur une profonde connaissance de l'éclairage, du design et de l'architecture. Le résultat est une veine lumineuse continue – un kit d'éclairage et de possibilités de commande, qui permet au client de réaliser une solution réellement intégrée et d'une grande efficacité énergétique. »

Consulting by Arup, Stephen Philips

SLOTLIGHT INFINITY

Toute la diversité de la lumière

SLOTLIGHT INFINITY

Ligne lumineuse à ras de plafond

Jamais il n’a été aussi facile de créer une ligne lumineuse aussi parfaite sans cadre de protection. Car SLOTLIGHT infinity a été spécialement conçu comme ligne lumineuse continue à encastrer à ras de plafond. Des matériaux et méthodes connues permettent au plaquiste de créer une transition parfaite entre le luminaire et le plafond. Ainsi la linéarité du luminaire se poursuit dans un joint creux parfait. Les problèmes de formation de fissures appartiennent au passé, car le cadre d’encastrement forme une séparation technique et thermique entre le luminaire et le plafond. Le résultat : une solution lumière élégante, soigneusement intégrée dans l’architecture qui se présente comme une ligne lumineuse parfaitement continue.

SLOTLIGHT INFINITY

De l’intérieur vers l’extérieur

Salle de sports multifonctions, Sarrebruck | DE

Dans leur type de protection IP54, les luminaires SLOTLIGHT infinity garantissent une protection contre les projections d’eau et la poussière, ce qui les rend également aptes à affronter les conditions particulières d’un extérieur protégé. L’indice de protection plus élevé augmente, d’une part, la résistante et la longévité du luminaire, et permet, d’autre part, de relier les espaces intérieurs et extérieurs en lumière.

Un éclairage SLOTLIGHT infinity parfaitement moulé dans le béton est particulièrement recommandé pour obtenir une solution élégante et architecturale pour les couloirs et les espaces de circulation. Des jonctions d’angle lumineuses ouvrent de nouvelles perspectives d’aménagement. Le conduit de moulage garantit un montage précis et à fleur dans les plafonds ou les murs en béton. Il est disponible dans les longueurs suivantes : un, deux, trois ou quatre mètres.

SLOTLIGHT INFINITY

Luminaire apparent et luminaire suspendu

La version apparente ou suspendue de SLOTLIGHT infinity crée un nouveau type de linéarité : tridimensionnelle, précise et dynamique de surcroît. Pour harmoniser les matériaux et les couleurs, le canal de luminaire, l’embout et le cache sont entièrement réalisés en aluminium thermopoudré. Les luminaires individuels peuvent être commandés en toute simplicité avec un seul numéro d’article et arrivent emballés de manière individuelle sur le chantier. Les chemins lumineux sont réalisés sur site en alignant les luminaires individuels. Le luminaire individuel tout comme le chemin lumineux sont suspendus avec les suspensions par câble éprouvées de Zumtobel.

SLOTLIGHT INFINITY

Un luminaire qui suit sa ligne

  • Forme des angles droits parfaits
  • Jonctions d'angle lumineuses
  • Tout en se fondant avec le luminaire, les modules d'angle à 90° servent d'éléments de jonction
  • Éclairage uniforme comme avec les lignes lumineuses droites
  • Pour souligner l'architecture intérieure, définir des zones et apporter la lumière dans les coins sombres

SLOTLIGHT INFINITY

Changement de l’optique et des caractéristiques de diffusion, même design

MINICELL
Conforme à la norme EN 12464:2011 relative à l'éclairage des postes de travail. Grâce à l'angle de répartition de la lumière de 70 °, le luminaire peut être utilisé pour n'importe quelle disposition de pièce.
Lèche-mur décoratif

Rayonnement asymétrique pour un éclairage uniforme des surfaces verticales ou des images. Réflecteur à l'intérieur du luminaire.
Couvercle pour le bureau

Réduction de l'éblouissement à UGR<19 pour un éclairage du poste de travail conforme aux normes. Pour le bureau, l'école, les salles de réunion
Couvercle opale

Optique à rayonnement diffus – ligne lumineuse sobre et efficace, aspect homogène. Pour la zone d'accueil, le couloir, la salle de séjour, etc.

SLOTLIGHT INFINITY

Minicell – Performant pour les bureaux et les salles d'enseignement

L'optique de bureau (PCO) ne comporte qu'environ 1 400 lumens par mètre et la distance doit être très étroite pour obtenir un éclairage correct de la tâche
UGR < 19 UGR et
L65 < 3000 cd/m
  • À l'heure actuelle, pour éclairer un bureau avec un éclairage linéaire, nous avons besoin de beaucoup trop de lignes lumineuses.

  • Les bureaux semblent pleins de lignes lumineuses pour atteindre les normes, et au final, les budgets explosent

SLOTLIGHT INFINITY

Minicell – La perfection dans la lumière

  • L'artère de lumière continue caractéristique de SLOTLIGHT infinity associée à un grand flux lumineux donne : SLOTLIGHT infinity minicell développé spécialement pour une utilisation dans les bureaux et les écoles

  • Grâce aux ingénieux réflecteurs Minicell, la ligne lumineuse continue est conservée, mais le flux lumineux est augmenté à 3 500 lm ou, dans la version Slim, à 2 500 lm

  • Élégance performante dans un design polyvalent.


SLOTLIGHT INFINITY

Minicell – Secret

Technique interne et fabrication

  • Un confort visuel maximal - grâce aux réflecteurs Minicell, il est possible d'atteindre un flux lumineux de 3 500 lm/m, trois fois plus élevé que celui d'un luminaire classique.

  • Conforme à la norme EN 12464:2011 relative à l'éclairage des postes de travail

  • Grâce à l'angle de répartition de la lumière de 70°, le luminaire peut être utilisé pour n'importe quelle disposition de pièce

  • L'assemblage modulaire des optiques permet de créer une scène d'éclairage optimale pour chaque type d'utilisation de la pièce

SLOTLIGHT INFINITY

Minicell – Polyvalence personnalisée

Créez votre espace de travail

  • Les réflecteurs Minicell se distinguent par une palette de couleurs polyvalente et librement combinable

  • Les couleurs classiques noir, blanc et argent sont disponibles en versions hautement brillantes et mates

  • Ces couleurs peuvent être configurées avec les différentes couleurs de boîtier selon les besoins

SLOTLIGHT INFINITY

Minicell – Synthèse visuelle

Combinaison modulaire des optiques pour un design d'éclairage parfait

  • Qu'il s'agisse d'un cache opale, d'appliques murales ou de réflecteurs Minicell, l'apparence du luminaire reste toujours la même

  • La meilleure combinaison d'éclairage directionnel et diffus

SLOTLIGHT INFINITY

Concevoir, commander, installer et penser en mètres

* Les indications de lumens se rapportent aux lignes lumineuses dotées d’un recouvrement opale (ordinateur)
et d’une couleur de lumière de 4000 kelvins.

Exemple :
Longueur spéciale de 500 mm + 62,5 mm
La ligne lumineuse peut s'adapter à la perfection aux dimensions de la pièce

  • Une nouvelle dimension de la flexibilité – fini la dépendance aux longueurs standard du tube fluorescent
  • Conception individuelle et commande en mètres – valable pour la longueur, l'éclairement et l'efficacité du luminaire
  • Longueurs standard de la ligne lumineuse à LED par pas de 250 mm
  • Pour un ajustement précis de la ligne d'éclairage en fonction des dimensions de la pièce, des longueurs à partir de 250 mm à une distance de 62,5 mm seulement possibles comme réalisations spéciales
Réglette LED d'un mètre
1700 lumens *

SLOTLIGHT INFINITY

Le plaquiste : travail précis d'une incroyable facilité

  • Peindre

  • L'électricien peut venir
  • Sceller le cadre d'encastrement avec de l'enduit et lisser le plafond
  • Enfiler les étriers en U pour la fixation du canal d'encastrement

  • Serrer les vis
  • Enduire la face avant du cadre

  • Presser les longs côtés sur le plafond avec l'entretoise
  • Marquer l'emplacement du luminaire

  • Découper l'ouverture du plafond

SLOTLIGHT INFINITY

L'électricien : beaucoup de mètres en peu de temps

Le canal de luminaires et déjà équipé et câblé, l'appareillage et le câblage traversant sont intégrés.
Réglette LED 3
Réglette LED 2
Réglette LED 1
Moins veut dire plus rapide

  • Moins de pièces à commander et à monter que pour les autres lignes lumineuses
  • Montage et installation simplifiées
  • Plug & Play – le seul outil dont l'électricien a besoin est un tournevis
    1 Placer le canal de luminaires dans le cadre d'encastrement et le fixer sur l'étrier en U
       avec la rondelle fendue
    2 Presser les réglettes à LED dans le canal et verrouiller la jonction mécanique
    3 Raccorder les sept pôles avec un seul connecteur pour le câblage traversant

SLOTLIGHT INFINITY

Une optique sans fin : vingt mètres d'une seule pièce

Un embout masque l'extrémité du couvercle et offre en même temps assez d'espace pour la dilatation thermique. Ce qui met fin aux fissures du plafond tout autour du luminaire dues aux fluctuations de température.
L'optique en rouleau

  • L'optique est fournie en rouleaux de 20 mètres
  • Autres longueurs : 6, 8, 10, 15 et 20 mètres
  • La découpe à la longueur s'effectue simplement au cutter
  • Optimisé pour le montage par une seule personne
  • La feuille de protection protège le luminaire contre l'encrassement
    jusqu'à la fin des travaux de construction.

SLOTLIGHT INFINITY

Éclairage de sécurité et capteurs

Détecteurs de présence et capteurs de la lumière du jour
Les détecteurs de présence et les capteurs de la lumière du jour qui peuvent être installés au début ou à la fin de chaque barre améliorent le confort et le rendement lumineux. Il est ainsi possible d’activer ou de désactiver et de faire varier l’intensité d’un ou de plusieurs luminaires SLOTLIGHT inifinity de 100 à 1 pour cent sans commande de l’éclairage supplémentaire. Les capteurs conviennent pour une hauteur classique de 2,5 à 6 mètres et disposent d’une zone de détection moyenne comprise entre 8 et 10 mètres. Le délai d’extinction et la zone de détection peuvent être réglés manuellement.
Éclairage de sécurité

Pour utiliser les luminaires SLOTLIGHT infinity comme des éclairages de sécurité avec une alimentation centralisée par batterie, les conduits techniques ainsi que les luminaires encastrés, apparents ou encore suspendus, doivent simplement être équipés avec des appareillages correspondants. Pour une solution autonome, le conduit de 2 mètres du système SLOTLIGHT infinity peut être équipé d’une batterie individuelle NT3 au niveau local.
Montage mural

Désormais, le système SLOTLIGHT infinity peut également être installé à la verticale et donc être monté dans une position au choix. Pour un montage vertical dans le mur, il suffit de fixer les ressorts de montage mural disponibles comme accessoires dans le canal, puis d’insérer les barres à LED. Le nouveau type de montage permet d’obtenir une ligne d’éclairage continue du plafond jusqu’au mur.

SLOTLIGHT INFINITY

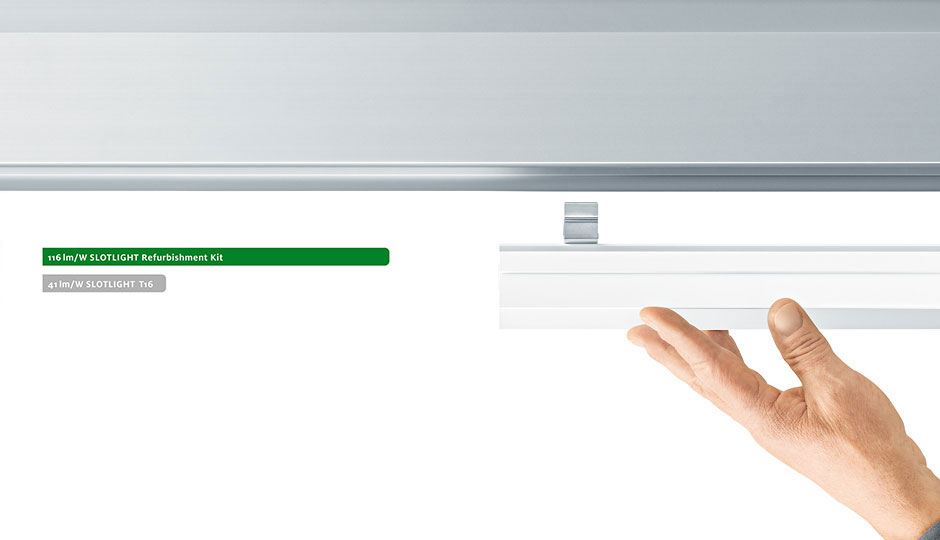

Kit de rénovation : rénovation de lignes lumineuses SLOTLIGHT I et SLOTLIGHT II

  • Pour la rénovation de lignes lumineuses SLOTLIGHT I et SLOTLIGHT II
  • Passage facile de l'éclairage conventionnel à une solution LED efficace de bout en bout
  • Remplacer les réglettes LED et les lignes électriques – monter une nouvelle optique – et c'est terminé

SLOTLIGHT INFINITY

Une ligne d'éclairage LED ultra fine

slim
Vous trouverez de plus amples informations sous :
zumtobel.com/slotlight_infinity_slim
Formes Linéaire et angulaire
Longueurs À partir de 1 m avec des distances de 250 mm
Montage Encastré, apparent, en suspension
Aspect Recouvrement opale, recouvrement de bureau, recouvrement lèche-murs
Températures de couleur 2 700 K, 3 000 K, 4 000 K
Lumen 1 700 Lumen/mètre avec le recouvrement opale (4000 K)
1 600 Lumen/mètre avec le recouvrement de bureau (4000 K)
  • Réduction de la finesse d'un tiers par rapport à la gamme standard

  • Une finesse de 45 mm

  • Du potentiel pour une créativité quasiment illimitée en termes d'agencement : comme outil d'éclairage fonctionnel intégré dans des structures en bois massif par exemple.

SLOTLIGHT INFINITY
