户外和建筑结构

户外和建筑结构

案例

户外和建筑结构

趋势

“一组资源节约型智能立面照明系统不仅能满足功能和审美要求,创造新的城市空间,还能增添建筑物在夜间的独特魅力。早在1742年,杜塞尔多夫为欢庆选帝侯卡尔•西奥多到访该市而拟定总体照明规划时,选帝侯卡尔•西奥多就认识到了立面照明的重要价值。如今,为了提升夜间照明给杜塞尔多夫市创造的附加价值,DUS-Illuminated民间基金会正积极介入这项总体规划。”

工程学博士Edmund Spohr
建筑师 | Edmund Spohr建筑师事务所

2011年数量增长,米兰 | 意大利

推荐产品:

CAPIX / Media luminaire
PYLAS RGB / Floodlight

    • 和谐一致的重要细部和焦点布置能提升公共空间的形象
    • 总体照明规划决定着城市的个性
    • 赢得公众普遍认可的设计一定会将环境条件纳入考虑范围

Mirage购物中心,日利纳 | 斯洛伐克

    • 以独特的城镇景观吸引游客
    • 商业企业在选择经营地点时会受到城镇景观的影响
    • 视觉上令人愉悦的城镇属于更具吸引力的宜居之地

立面照明是一项营销要素
布置城镇焦点
提高经济效益

户外和建筑结构

趋势

Thomas Posch博士
国际暗夜协会

“只有少数照明设计师在努力探索提供美观典雅、节约资源、节省成本的照明方案的可能性。规划不当的立面照明已成为一个日益严重的的问题,它不仅会影响夜间景观的美丑,还会影响昆虫和迁徙鸟类等在夜间活动的生物。所配置的大部分灯光往往会遗漏相关立面,所采用的亮度通常大大高于需要的亮度。”

Emporio,汉堡 | 德国

推荐产品:

PAN / Recessed spotlight
LITENET / Lighting management

    • LED灯具能耗小,而且安装在立面或紧挨着照明表面的地方
    • 有的放矢地引导照明方向能最大限度地减少散射光
    • 智能型照明控制装置以最小的能耗达到最大的照明效果

Spar 超市,Fussach | 奥地利

推荐产品:

HEDERA / Media luminaire
LEDOS M / LED recessed luminaire

    • 建筑物照明能给过路的行人提供安全感,防止破坏行为
    • 给竖向表面提供照明便于进行空间定位
    • 竖向立面照明在主观感觉上比普通水平照明显得更加辉煌

对大自然、资源和环境的强烈责任感
可持续照明
提供安全保障

户外和建筑结构

建筑

Stefan Hofmann
照明设计师 | Lichtwerke

“LED的革命性开发开创了全新的立面照明设计方法。LED光源亮度和灯光色彩的可控制性及其变化多样的光学特性,使开拓技术创新型照明解决方案成为可能。举例而言,由于LED具有紧凑型尺寸,我们可以从建筑物内部实现立面照明。如今,不必再用灯光充斥整个立面,而是将光源与建筑融为一体。最后,LED光源的低能耗恰逢其时地解决了人们广泛讨论的节能问题。”

    • 恰如其分的色温烘托着材料和特性
    • 均匀的竖向照明突出了立面外表,却不会给建筑本身造成任何改变
    • 精准的重点照明彰显出与众不同的建筑特点

推荐产品:

HILIO monochrome | Media luminaire
IKONO | Wall mounted luminaire

    • 线条灯勾勒出建筑结构,便于进行空间定位
    • 即使在黑暗中,建筑结构和建筑轮廓也清晰可见
    • 在不同表面上设置不同的亮度,将前景与背景区分开来

照明解决方案
建筑照明
强调结构
结构化架构

户外和建筑结构

情感

James Turrell
Lighting artist照明艺术家

“光是无形的,但却真实存在,只有在发射或被物体反射时,我们才能看到它。光本身涉及空间问题,空间内无所不在。光的可见性与物体有着必然联系,物体只有在被光照射时才可见到。触知性和可见性以错综复杂的方式息息相关,视觉媒介本身在很大程度上是不可见的,通常起着视觉延伸的作用,眼睛就像在一定距离之外运行的触觉一样。”

    • 彩色光线能激发人们的情感
    • 动态的照明变化能起到远距离效果,具有拉近行人的魔力
    • 情感交融的照明概念给建筑物带来活力

推荐产品:

APHRODITE | Special-effect luminaire
SKENA | Special-effect luminaire

    • 照明结构将中性的建筑物变成具有吸引力的立面
    • 照明能改变建筑物的特点
    • 带有彩色形状图案的照明结构能变成一件艺术品

照明解决方案
照明的情感化表现
吸引注意力
改变建筑

户外和建筑结构

交流

照明设计专业工程学博士Sylwia Schafranietz
照明设计师 | co:licht,柏林

“媒体立面可以突出城镇的现有特色及其独特外观,并有效一致地传达这种特色。创新型媒体立面是一种体现特色,让人想起一个地方以及在此居住的人们,因而使之与众不同的元素。照明设计师的任务就是巧妙地将这种感觉上的相互关联性融入照明概念。经营者、居民和城镇本身都将长期从这种设计特色中受益。”

    • 照明给企业的品牌设计带来了很大的长远影响
    • 即使在夜晚,照明的颜色、方向和亮度也能增强品牌特色和定位的可见度
    • 立面照明能扩大影响力

    • 外立面照明的像素传达出信息文本和图像
    • 人和环境的互动外墙
    • 高灵敏的媒体立照明改变了城市景观和规划

照明解决方案
媒体立面照明
品牌传播
信息提供

户外和建筑结构

了解更多关于 户外和建筑结构
+

项目案例

莱西的地方照明
奥地利阿尔贝格的莱西
业主: 奥地利阿尔贝格的莱西, 阿尔贝格莱西地方政府
照明设计: Dieter Bartenbach,因斯布鲁克 (AT)
电气安装: Elektro Müller,兰德科(AT)
位于奥地利阿尔贝格的莱西是一个冬季运动圣地,她位于莱西河畔,坐落在雄伟的群山之中。这个地方有1500个居民,以旅游业为生。大约8300张客床,每年游客过夜约有100万人次。 莱西依旧保持着乡村的特色,但是对自身的要求非常严格。

2015年冬季以来,这个“欧洲最美乡村”又增添了完美的照明。 照明方案由Dieter Bartenbach设计,并与奥德堡集团紧密合作得以实施。采用突出重点、营造空间的LED照明,莱西将其典型的元素有意识地烘托出来。专门制作的光源将光的强度分布在多个LED点上, 这样行人基本上不再有炫目的感觉。 另外光的照射明显比过去更加精准,更有目标。 这要归功于对LED光点的精准切面。 另外一个特点是采用了模块式结构,与模块式建造系统相仿。 光源可以设置从6个到34个LED点,每个点的配置大约2瓦。 这样可以根据照明的需求进行安排。奥德堡还根据场地为灯杆加工出不同的方案。

最新的照明分布更加合理:从黄昏到22点,当地的所有地方都有照明,22点之后建筑物的立面照明关闭。 半夜时分街道照明的亮度降低到基本照明水平。 一个专门的网络管理的照明控制可以对照明亮度进行微调:每个光源内安装了一个无线电传感器,通过这个传感器可以进行调光和开关。因此“智慧城市”的概念已经进入到福拉尔贝格州的阿尔卑斯山区了。

这个新型的地区照明不仅在光学上是一个收获。精准的集中照明,结合高效的防反光和控制,为可持续发展的地方照明作出了榜样。使用的LED光源更加高效,和大自然更加协调。而传统的光源是一种散射的、非屏蔽式的方案,使得照明大约60%射向天空,而成为无效光源。 同时也减少了光污染和对动物世界的干扰。

Zumtobel. The Light.

share it


照明解决方案
Casino Bregenz
奥地利,布雷根茨
业主: 奥地利赌场股份公司,奥地利,维也纳
建筑师: Art-Arch 23, (建筑师Albrecht Prokop 和艺术学硕士Rudolf Troppmair),奥地利因斯布鲁克
照明设计: Art-Arch 23, (建筑师Albrecht Prokop 和艺术学硕士Rudolf Troppmair),奥地利因斯布鲁克
照明技术: Art-Arch 23, (建筑师Albrecht Prokop 和艺术学硕士Rudolf Troppmair),奥地利因斯布鲁克
电气顾问: Elektro Kirchmann, Langen bei Bregenz,奥地利
电气安装: Elektro Kirchmann, Langen bei Bregenz,奥地利
早在著名电影詹姆斯•邦德系列的《量子危机》选择这里作为拍摄地点之前,这里就犹如一部电影场景。布雷根茨赌场紧邻湖边,沿着夏日阳台拾级而上就是位于布雷根茨市中心的艺术节大厅。新修建的立面将原有的玻璃幕墙和扩展后的金属包装融为一体,令各方来宾和过往游客惊叹不已。在赌场里面,人们可以将湖光山色尽收眼底,而外面其流动形状的、有些不规则金属元素的排列更是夺人耳目。夜幕降临时,安装了LED媒体幕墙照明的CAPIX evolution立面结构展示出斑斓眩目的色彩游戏。由于各个CAPIX像素都要通过数据线路和供应线路连接,6500单个CAPIX像素犹如一层皮肤,贴在扩建后赌场弯曲的幕墙上,共装配了1140延米。由于每个CAPIX-像素都有三个RGB基色的LED,所以尽管在很远处,都可以看到CAPIX evolution亮丽的光彩。除了颜色和效果之外,还可以通过遥控CAPIX evolution来展示动态的画面。

根据需要可以临时变换立面的展示。同时这一新款LED立面照明也符合严格的高标准,因为在布雷根茨自然保护法和鸟类保护法非常严格,同时其高效节能的特点也非常令人信服。立面的设计、叠层的结构和影视动画都是由来自因斯布鲁克的建筑师事务所Art-Arch 23 (建筑师 Albrecht Prokop 和艺术学硕士Rudolf Troppmair) 开发和设计的。在翻新的过程中,赌场的内部也得到扩展和改建。例如在休息厅内,安装了DIAMO款的LED筒灯照明效果良好,同时还营造出高雅的情调。

翻修一新的布雷根茨赌场和艺术节大厅以及湖上舞台组合成一幅和谐的图画。赌场的立面完美地融入其中,并为近年来逐步形成的文化大道增添了无限魅力。这条文化大道从艺术之家起步、经州立话剧院、福拉贝尔格博物馆直通艺术节广场。对于奥地利赌场来说,这一媒体立面开拓了新创意的可能性。因为不仅来宾们,而且过往的行人在夜间都可以感受这一精彩而又动人的灯光艺术的撞击。

Zumtobel. The Light.

share it


照明解决方案
Emporio大厦
德国 汉堡
业主: 联合投资房地产有限公司,汉堡
建筑师: HPP Architects, Dusseldorf杜塞尔多夫
照明设计: Schlotfeldt Licht, Hamburg汉堡

融入了未来技术的历史纪念碑: Emporio大厦的老楼始建于1963年,出于可持续发展的需要,老楼从内而外进行了整体翻新,但在外观上仍然保留了原有的历史风貌。大厦的新楼则紧邻被称为“Unileverhaus”的办公大楼,楼内设有酒店和公寓。

客户在新楼的建设项目和老楼的翻新项目中都选择采用可持续发展的材料和高能效的设计。例如:在经过认证的生态材料中选择了木材作为主要建筑材料,并在设计中最大程度利用日光来提供自然能源供给。供暖、制冷、通风和照明系统都独立可控。较低的能源消耗、现代的建筑管理系统,以及优化的室内气候为住户和环境带来的收益清晰可见。采用可持续能源概念的空调降低了64%的制冷和供暖成本,这就意味着,二氧化碳排放量每年减少了约1600。

LED照亮了建筑:以低的能耗产生最佳的效果
奥德堡照明创新发展LED照明技术,为提供令人赞叹且可持续发展的照明效果打下了坚实的基础。安装在窗框内的PAN LED灯具从三个不同的出射角度发光,很好的满足了这栋历史遗产保护建筑的照明需求。光线经由百叶窗的筛选,照亮了指定的区域。Emporio大厦的建筑结构上安装了超过5000个LED灯,在很好的避免了散射光和由此产生的光污染的同时,其总安装负载仅为1980W。每个光源都可以进行独立的调光和控制,这就意味着,可以独立的控制每盏灯的亮度和开启时间。

Zumtobel. The Light.

share it


照明解决方案
  • PAN
Mirage 购物中心
日利纳,斯洛伐克
业主: OC Mirage, Žilina (SK) 日利纳,斯洛伐克
建筑师: Michal Diviš Architekti s.r.o., Žilina (SK) 日利纳,斯洛伐克
电气顾问: Marsy, spo. s.r.o., Banska Bystrica (SK) 斯洛伐克
电气安装: Hard - Soft Technologies, s.r.o, Žilina (SK) 日利纳,斯洛伐克
总包: Ing. George Trabelssie

日利纳之光

这个22000平方米的购物中心被称为“日利纳的新心”,建筑师计划将其打造成一个迷人的传统与现代建筑的综合体。购物中心由环形结构和矩形连接部分组成一个整体。

通过与建筑师密切合作,使用世界领先的灯具和控制系统,最大程度的为购物中心的走廊、休息室和餐厅营造了舒适的气氛。在独立的空间中,灯光被用于实现各种各样的用途:创造生动丰富的色彩,温暖的漫射光或者视觉导引。在立面的核心区域,采用了不同寻常的LED解决方案,只有在夜幕降临时,它才会为人所见。然后,2000个LED点阵在入口处创造了魔法般的光之网。通过DMX控制系统,每个紧凑型的LED点都可以被单独控制。

室内照明系统采用了高光效的灯具,基于日光控制,并有着非常高的照明质量。大堂中下照灯提供了均匀一致的基础照明。灯光形成的线条为过道上的顾客提供导引。对于走廊和过道的基础照明,采用了Cielos照明模块系统,一组2 x 2的中性光色的灯具组合提供了非常舒适的漫射光,同时也模拟了自然光环境。

除了PANOS INFINITY LED下照灯,Supersystem LED照明系统也以其出色的照明质量和显色性给人留下深刻的印象。通过与LUXMATE专业照明控制系统相集成,独立的灯具或者灯具组合可以根据需要实现开关或者调光控制,既满足了照明需求,也达到节约能耗的目的。即使世界领先的LED应急照明系统也同样通过这一智能控制系统来调整和控制。

Zumtobel. The Light.

share it


照明解决方案

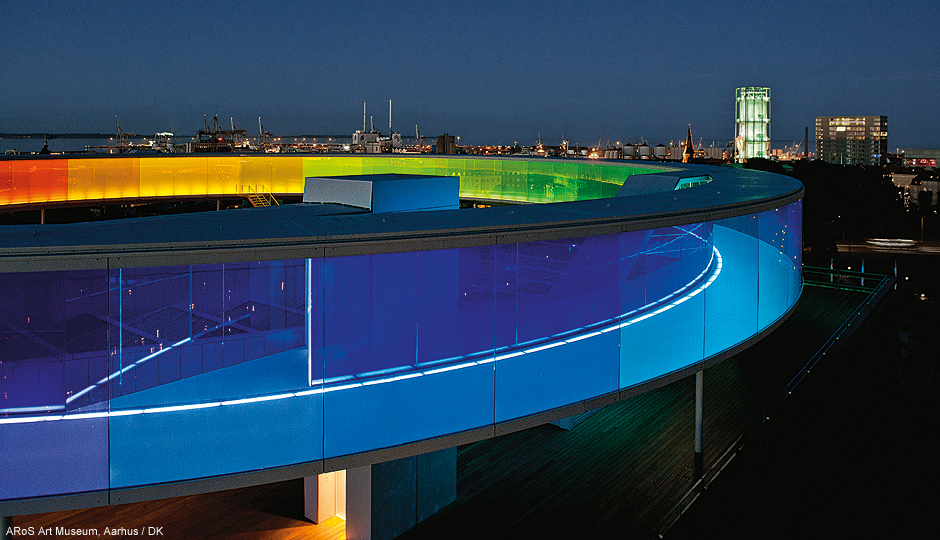

ARoS Kunstmuseum: "Your rainbow panorama"
奥胡斯, 丹麥
业主: ARoS Kustmuseum, Aarhus (DK)
建筑师: Studio Olafur Eliasson, Berlin (DE)
照明设计: Studio Olafur Eliasson
电气顾问: NIRAS, Aarhus (DK)
电气安装: Risskov Installatoer Forretning A/S, Risskov (DK)
我们真能在彩虹里穿行吗?是的,在丹麦的奥胡斯,准确地说是在丹麦艺术博物馆AroS的屋顶上。著名艺术家欧拉弗尔•艾里阿松(Olafur Eliasson)创作了一件惊人之作,这是一条150米长的全景之路,名字叫《你的彩虹全景》。在50米空中,彩虹圈为来访者展现了海港城市令人叹为观止的环景。环绕的玻璃墙放出斑斓色彩,每一面墙都是别具一格,日光透过彩墙,让人感觉置身于彩虹深处。为了使彩虹在夜间也能闪烁出光芒,艾里阿松采用了合作多年的伙伴奥德堡集团的产品,沿着彩虹内部采用了116个间接照明,这一特别研发的照明方案在日落时形成一个新光源,照亮彩虹内部通道,使得能够通行的全景之路成为悬置在博物馆上空的一道彩虹。

奥胡斯上空的一道彩虹
《你的彩虹全景》是2004年竣工的艺术博物馆AroS的最后一部画龙点睛之作。博物馆采用方形构造,9层楼采用玻璃立面,博物馆内部的大道宽敞明亮,与彩虹之作遥相呼应。50米高处的环形通道直径为52米,宽3米。整个彩虹用细柱固定在博物馆上方3.5米的地方。来访者一进入《你的彩虹全景》,就可以通过玻璃墙把奥胡斯的全景尽收眼底。每一片镀色的玻璃都是特制的,因为玻璃要根据这条环形之路而塑成弯形。这些玻璃也是彩虹顶部的唯一承重体。白天自然光透过涂色的玻璃照进来,把通道变成色彩斑斓的彩虹。晚间,奥德堡116个特殊照明取代了日光。

为了达到白天的效果,所有照明光源都不能暴露在外。奥德堡集团用一种特制的间接照明解决了这个问题:在通道的内部边缘安装了间接照明的T16光源。特殊光源安装在地面边缘可在上面行走的反光罩下面。为了配合这一项目,光源的反光体和材料都进行了优化,使得整个地面得到系统地照明。这样,全景之路的地面就成了一块整体的视觉照明体。当彩色玻璃从外部透过亮色背景放出光芒时,来访者依然可以不受干扰地饱览外部景色。

Zumtobel. The Light.

share it


雷克雅未克哈帕音乐厅
冰岛 雷克雅未克
建筑师: Henning Larsen Architects, Kopenhagen (DK)哥本哈根(丹麦)
照明设计: Studio Olafur Eliasson, Berlin (DE)柏林(德国)

充满冰岛般的热情与能量

新的Harpa音乐厅从雷克雅未克港口曲折的海岸线上拔地而起,仿佛一颗经过精心切割打磨的巨大水晶。建筑富有特色的外立面格栅被用不同色彩照亮,显得格外绚丽缤纷,水面反射的光影则让人不由自主的想到了神秘的北极光。闪闪发光的音乐厅和会议厅装点着冰岛的首都,这栋建筑由Henning Larsen 建筑师事务所与丹麦-冰岛混血的艺术家Olafur Eliasson合作设计,由后者负责建筑幕墙的外观设计。建筑前面的区域沐浴在神秘的蓝色光之中,灯具隐蔽安装,透过玻璃照亮建筑。Olafur Eliasson和奥德堡照明共同研制了一款特别的新型LED灯具,其外形和颜色能够完美的融入到建筑幕墙结构中,在照亮整个结构的同时,又几乎不会被人发现。进入这座水晶宫,观众可以期待在一个全新的音乐体验。巨大的3层音乐厅采用了火焰般的红色内饰,它的名字来自于冰岛最美的火山“Eldborg”,意为“火之城堡”。

Zumtobel. The Light.

share it


Lighting Solution
Dornier航天博物馆
德国 弗里德里希港
业主: Dornier Stiftung für Luft- und Raumfahrt, 慕尼黑 (德国)
建筑师: Allmann Sattler Wappner Architekten, 慕尼黑 (德国)
照明设计: Belzner Holmes, 海德堡 (德国)
照明技术: Nelzner Holmes, 海德堡 (德国)
电气顾问: Raible + Partner, 罗伊特林根(德国)

寓教于乐

Dornier航天博物馆是Friedrichshafen机场新的里程碑。其外形像一个飞机修理库,展示着令人印象深刻的飞行魅力。在白天,光线通过建筑的大窗户穿透进博物馆。而晚上博物馆中的光线更加可圈可点,照明设计由James Turrell主持设计。

参观者由明亮又温馨的前厅进入博物馆。连续安装的TECTON吊灯营造了一种愉悦的氛围。从宽敞的入口区域进来,就是自助餐厅和商店,然后进入了博物馆的中心,这里见证了Dornier公司的历史,展示了里程碑式的11间航空客舱。条形灯具和紧凑的LED射灯突出展示了玻璃展柜中的模型飞机、图纸以及其他历史陈列。这次的照明设计中,没有使用任何橱窗,而是构建在相对明亮或是比较暗的区域,这样在博物馆的游览过程中,可以突出某些展品。飞机修理库是这个博物馆的核心:一个巨大的飞机展示大厅,其中很多飞机都是名副其实的奇物了!SLOTLIGHT照明设备使用了特殊的百叶窗板,确保了灯具均匀的照度,同时也去除了任何多余的阴影。

在夜间,为了突出建筑面的外部,James Turrell创造了一个照明的艺术作品,通过和谐的色彩排列,把游客的感受带到新的层面。由于16位的创新控制,灯具的色彩空间扩展到数百万的色彩,在不同的灯光组合下提供了近乎无限的自由。

Zumtobel. The Light.

share it


照明解决方案
Galleria Centercity百货公司
韩国天安市
业主: Galleria Centercity百货公司,天安市(韩国)
建筑师: UNStudio, Amsterdam (NL) 阿姆斯特丹(荷兰); GANSAM Architects & Partners, Seoul (KR) 首尔(韩国)
照明设计: Wilfried Kramb, ag Licht, Bonn (DE)波恩(德国); Antonius Quodt, LightLife, Köln (DE)科隆(德国)
照明技术: DMX-Steuerung: Andreas Barthelmes, Lightlife, Berlin (DE)柏林(德国)
电气安装: B2, Seoul (KR)首尔(韩国)
照片: Kim Yong-kwan

韩国有了一个可以夸耀的全新巅峰之作:位于天安市的Galleria Centercity百货公司。人们一抵达位于首尔80公里外的天安市,就能看见这栋巨大的建筑。这栋大厦不仅拥有令人惊叹的超大面积“消费圣殿”,而且还拥有超乎想象的12600 m²巨大多媒体外墙。由超过22000个LED点光源构成的动态灯光秀为整个结构穿上了闪闪发光的外套,让大厦从城市环境中脱颖而出。由灯具制造商奥德堡照明特别研制的大功率LED射灯几乎与建筑的外立面融为了一体。这些灯具制造出动态彩色场景,如波浪般在建筑表面涌动——时而轻柔,时而汹涌——以极致的魅力吸引着前往百货公司的游客。

由UNStudio开发的电脑动画也被集成到了照明设计中。通过安装DMX控制系统,对每个LED点进行独立编程控制,为灯光在建筑表面绘制的每个动画细节提供保障。

Galleria Centercity是一个极佳的范例,向人们展示了如何将建筑的外立面变成城市景观的互动元素。这个范例同时也很好的展示了,如何在不对周边地区产生眩光和光污染的情况下,利用灯光来塑造城市空间。

Zumtobel. The Light.





Cheonan

“我们照亮外立面的目的是希望能充分利用这个巨大的表面空间,让这栋建筑在夜晚看起来和白天一样令人印象深刻。我们希望通过照明设计能展现出外立面多层交叠的建筑效果。因此我们采用了从外立面向建筑内层空间投射灯光的基本设计理念,有幸能与奥德堡照明共同合作,最终达到了最理想的效果。”

ag Licht照明设计项目经理Wilfried Kramb


Ben van Berkel, UN Studio (c)Inga Powilleit

“天安市Galleria项目最有意思的地方在于,建筑的中庭结构和波纹状的外立面让人们产生了一种双重影像的错觉,好像建筑的大小也在发生改变。人们对于这栋大厦的观感时刻都在变化。”

UNStudio总监Ben van Berkel





share it


Bauarena
瑞士 福尔克茨维尔
业主: Allreal Generalunternehmung AG, Zurich (CH) 苏黎世(瑞士)
建筑师: Nüesch & Partner Architekten, Volketswil (CH) 福尔克茨维尔(瑞士)
照明设计: Linda Bohorc, HEFTI. HESS. MARTIGNONI. Zürich AG, Zurich (CH) 苏黎世(瑞士)
电气顾问: R+B engineering ag, Sargans (CH) 萨尔甘斯(瑞士)
电气安装: Elektro Compagnoni AG, Zurich (CH) 苏黎世(瑞士)

五层楼高Bauarena大厦非常引人注目,它位于福尔克茨维尔的主干道旁,占地面积就达25000平方米。虽然位于另一栋建筑之后,但是这个跨区购物中心依然拥有绝佳的地理位置,它的建筑和施工都备受关注。

在瑞士福尔克茨维尔,夜晚时分,100个LED线条灯为Bauarena塑造出闪闪发光的造型,并辅以红色线条装饰,与Bauarena的标识完美吻合。由奥德堡照明安装的特殊灯具让建筑一下子抓住了人们的眼球,灯光向人们展示了复杂的外立面结构,在深深吸引人们注意力的同时,也提升了企业的形象。智能控制系统还能根据需求创建15个不同的照明场景。

一些与窗户等高的39W彩色HILIO LED线条灯被安装在Bauarena大厦的四个外立面上。晚上,这些灯照射出耀目的光芒,与红色的Bauarena标识交相辉映。这些线条灯配备了磨砂线形灯管,能完美的呈现各种色彩组合,同时避免了单个LED点光源暴露在外。大厦的楼宇控制系统可以通过DMX系统来独立控制每个LED线条灯的灯光效果。

Zumtobel. The Light.

share it


照明解决方案
  • HILIO
