“An intelligent, resource-saving combination of façade lighting meets functional and aesthetic requirements, creates new urban spaces and lends a unique quality to architecture at night. Prince-Elector Carl Theodor acknowledged the merits of façade lighting when Duesseldorf drew up a lighting master plan to mark his visit to the town in 1742. The DUS-Illuminated Civic Foundation is now tapping into this master plan in order to create added value for the town of Duesseldorf thanks to its nocturnal illuminations.”

Dr. Ing. Edmund Spohr
Architect | Edmund Spohr architecture firm

Growing by numbers 2011, Milan | IT

Recommended products:
CAPIX / Media luminaire
PYLAS RGB / Floodlight
  • Harmonious accents and centre-stage settings upgrade public space
  • Lighting master plans defi ne a town’s personality
  • Designs that enjoy high levels of public acceptance take environmental conditions into account

Mirage Shopping Center, Žilina | SK

Recommended products:
PYLAS / Floodlight
PAN / Recessed spotlights
  • Exceptional townscapes attract tourists
  • Commercial enterprises are infl uenced by townscapes when deciding where to locate their business
  • Visually appealing towns are more attractive places to live
Façade lighting as a marketing factor
Setting towns centre-stage
Improving economic efficiency

Arkitektonisk utomhusmiljö


Dr. Thomas Posch
International Dark Sky Association

“Only a few lighting designers exploit the possibility of providing aesthetically elegant, resource-saving lighting that costs relatively little. Poorly planned façade lighting is becoming an increasingly serious problem that affects the aesthetic appearance of nocturnal landscapes as well as creatures that are active at night, such as insects and migrating birds. Large portions of the deployed light often miss the façade in question and the luminance levels used are often considerably higher than necessary.”

Emporio, Hamburg | DE

Recommended products:
PAN / Recessed spotlight
LITENET / Lighting management
  • LED luminaires consume little energy and are mounted in the façade or in the immediate vicinity of the surface that is to be illuminated
  • Directing light in a targeted manner minimises stray light
  • Intelligent lighting control achieves maximum effect with minimum energy consumption

Spar supermarket, Fussach | AT

Recommended products:
HEDERA / Media luminaire
LEDOS M / LED recessed luminaire
  • An illuminated building makes passers-by feel more secure and discourages vandalism
  • Brightening vertical surfaces makes spatial orientation easier
  • Vertical façade lighting is subjectively perceived as brighter than plain horizontal lighting
Responsibility for nature, resources and the environment
Sustainable lighting
Offering safety

Arkitektonisk utomhusmiljö


Stefan Hofmann
Lighting designer | Lichtwerke

“The revolutionary development of LEDs has opened up fresh design approaches for façade lighting. The controllability of the brightness and light colour of LED light sources, together with their diverse optical characteristics, are making innovative technical lighting solutions possible. For example, façade lighting can be realised from inside a building thanks to the compact dimensions of LEDs. Rather than flooding façades with light, it is now possible to integrate light sources into the architecture. Finally, the low energy consumption of LED light sources chimes with the widely discussed topic of how to save energy.”

Recommended products:
ROOK special luminaire | Wallwasher
PASO II | Recessed floor luminaire
  • The right colour temperature underscores materials and character
  • Uniform, vertical lighting emphasises the surfaces of a façade without altering the architecture
  • Precise accent lighting picks out distinctive architectural features
Recommended products:
HILIO monochrome | Media luminaire
IKONO | Wall mounted luminaire
  • Light lines defi ne structure and allow easier orientation
  • The architecture and contours of a building are visible, even when it is dark
  • Different luminance levels on various surfaces differentiate the foreground from the background
Lighting solutions
Architectural light
Emphasising architecture
Structuring architecture

Arkitektonisk utomhusmiljö


James Turrell
Lighting artist

“Light is intangible, but real – it can only be seen when it is emitted or reflected by an object. Light itself has a spatial aspect and fills space. The visibility of light is bound up in an object which itself only becomes visible thanks to the light that impinges on it. Tactility and visibility are linked together in a bewildering way, so that the medium of vision itself remains largely invisible, usually functioning like an extension of the sense of sight, the eye – like a sense of touch operating at a distance.”

Recommended products:
HEDERA RGB | Media luminaire
Butler XT | Lighting management
  • Coloured light arouses people’s emotions
  • Dynamic lighting changes have a long-distance effect and lure passers-by nearer
  • Emotional lighting concepts bring architecture to life
Recommended products:
APHRODITE | Special-effect luminaire
SKENA | Special-effect luminaire
  • Lighting structures transform neutral architecture into an attractive façade´
  • Light can transform architecture
  • Lighting structures with colour form patterns that can become a work of art
Lighting solutions
Emotional lighting
Attracting attention
Transforming architecture

Arkitektonisk utomhusmiljö


Dipl.-Ing. Lighting-Design Sylwia Schafranietz
Lighting designer | co:licht, Berlin

“Media façades provide an opportunity to underscore the existing identity of a town and its unique appearance as well as to project it effectively and consistently. Innovative media façades, used as an element that reflects identity, reference a place and the people who live there – thereby making it stand out from the crowd. The lighting designer’s task is to critically integrate this sensitive interrelationship into a lighting concept. Operators, inhabitants and the town itself will reap equal benefit from this in the long term.”

  • Light gives the corporate design of a brand a greater longreach effect
  • Colour, direction and intensity of light make the character and positioning of a brand visible, even at night
  • Façade lighting brings added prestige
CAPIX | Medienleuchte
HILIO RGB VC | Medienleuchte
  • Pixelangesteuerte Fassaden vermitteln Informationen über Texte und Bilder
  • Interaktive Fassaden reagieren auf Passanten und das Umfeld
  • Medienfassaden verändern das Stadtbild und erfordern hohe planerische Sensibilität
Lighting solutions
Communicative lighting
Communicating brands
Providing information

Arkitektonisk utomhusmiljö


PYLAS S                                    PYLAS M                                                PYLAS L                                                          PYLAS XL
IKONO-D S                     IKONO-D M                     IKONO-D L                              IKONO-I/D S                     IKONO-I/D M                    IKONO-I/D L


APHRODITE                                                  SKENA 1                                                SKENA 2                                                      SKENA 3


PAN D52                                                        LEDOS III                                                          PASO II
HILIO RGB                                                                       HILIO MONOCOLOR                                                      SYSTEMLED DECO
CAPIX                                                                              HILIO RGB VC
Spotlight and Floodlights
Wall-mounted luminaires
Wall-mounted luminaires
Recessed luminaires
Light lines
Media luminaires

Arkitektonisk utomhusmiljö

Mer information om Arkitektonisk utomhusmiljö


Vintersportorten Lech lyses upp
Lech am Arlberg, Österrike
Byggherre: Kommunen Lech am Arlberg, Lech am Arlberg (AT)
Belysningsplanerare: Dieter Bartenbach, Innsbruck (AT)
Elinstallatör: Elektro Müller, Landeck (AT)
Lech am Arlberg är en vintersportort i Österrike, vackert belägen vid floden Lech och omgiven av ett imponerande berglandskap. Orten med cirka 1 500 invånare lever på turism: med cirka 8 300 tillgängliga gästbäddar bokas nästan en miljon övernattningar varje år.  Lech har bevarat sin överskådliga bykaraktär och ställer mycket stora krav på sig själv. Lech fick exempelvis en gång i tiden utmärkelsen ”Europas vackraste by”.

Tack vare det nya belysningskoncept som tagits fram av Dieter Bartenbach och implementerats i nära samarbete med Zumtobel presenteras denna prisbelönta ort sedan vintern 2015 i perfekt ljus. Den nattliga ortsbilden med sina typiska kännetecken iscensätts medvetet med hjälp av en accentuerande och rumsskapande LED-belysning. Den armatur som tagits fram speciellt i detta syfte löser upp ljusstyrkan i flera LED-punkter, så att förbipasserande inte längre bländas. Dessutom är ljuset mycket exaktare och mer riktat än tidigare. Detta uppnås tack vare en exakt fräsning av LED-ljuspunkterna. Ytterligare en fördel är den modulära uppbyggnaden, ungefär som ett byggsatssystem: Armaturerna kan konfigureras med 6 till 34 LED-punkter på cirka 2 Watt vardera. På detta sätt kan belysningssituationen anpassas efter behovet. Även för belysningsmasterna har Zumtobel utarbetat olika utföranden beroende på placering.

Den nya belysningen är väl planerad: Från skymningen till kl. 22 är alla ställen i staden upplysta. Sedan släcks fasadbelysningarna. Vid midnatt reduceras gatubelysningens ljusstyrka till en grundbelysningsnivå. De fint avstämda ljusstyrkenivåerna är möjliga tack vare en speciell, webbaserad ljusstyrning: i varje armatur finns en radiosensor som används för att reglera och släcka eller tända belysningen. På detta sätt introduceras Smart City-tanken i Vorarlbergs alpina landskap.

Den nya ortsbelysningen är inte bara en visuell förbättring. Exakt fokuserat ljus i kombination med ett effektivt bländskydd och ljusstyrning bidrar till en hållbar ortsbelysning. De LED-armaturer som används är effektivare och miljövänligare än konventionella diffust strålande koncept med öppen ljusfördelning som skickar 60 procent av ljuset rakt ut i himlen utan effekt. Även ljusföroreningar och påverkan på djurlivet minskas på detta sätt.

Zumtobel. The Light.

share it

Casino Bregenz
Bregenz, Österrike
Byggherre: Casinos Austria AG, Wien (AT)
Arkitekt: Art-Arch 23, (ark. CI Albrecht Prokop och Mag. art Rudolf Troppmair), Innsbruck (AT)
Belysningsplanerare: Art-Arch 23, (ark. CI Albrecht Prokop och Mag. art Rudolf Troppmair), Innsbruck (AT)
Belysningsteknik: Art-Arch 23, (ark. CI Albrecht Prokop och Mag. art Rudolf Troppmair), Innsbruck (AT)
Elkonsult: Elektro Kirchmann, Langen bei Bregenz (AT)
Elinstallatör: Elektro Kirchmann, Langen bei Bregenz (AT)
Det är ett sceneri i riktig Hollywood-stil, och inte bara sedan inspelningen av James Bond-filmen ”Quantum of Solace”. Beläget direkt intill sjön öppnar sig Casino Bregenz ovanför uppgången till sommarterrassen mot festspelsplatsen i hjärtat av Bregenz. Gäster och förbipasserande fascineras av den nydesignade fasaden som omsluter glasfronten och tillbyggnaden med ett metallhölje.
Inifrån har besökarna fri utsikt över sjön, medan de flytande, oregelbundet placerade metallelementen fångar de förbipasserandes uppmärksamhet. Vid mörkrets inbrott förvandlas fasadkonstruktionen till ett lysande färgspel tack vare CAPIX evolution, armaturen för LED-mediefasader. Då de olika CAPIX-elementen förbinds med bara en dataledning och en försörjningsledning följer de 6 500 enstaka CAPIX-pixlarna som en andra hud den svängda fasaden till det utbyggda kasinot. Totalt har kasinot utrustats med 1140 löpmeter CAPIX. Då varje CAPIX-pixel har tre RGB-LED-lampor lyser och strålar CAPIX evolution även på långt avstånd. Med hjälp av styrningen till CAPIX evolution kan man, förutom skapa färger och effekter, också spela en sekvens rörliga bilder.

Vid behov kan fasadbelysningen också ändras med kort varsel. Samtidigt som den nya LED-fasadbelysningen uppfyller de stränga krav som gäller för natur- och fågelskydd i Bregenz är den mycket energieffektiv. Fasadkonceptet, lamellkonstruktionen och videoanimeringen har tagits fram och utvecklats av arkitektkontoret Art-Arch 23 (ark. CI Albrecht Prokop och Mag. art Rudolf Troppmair) från Innsbruck. I samband med att den nya fasaden gjordes om blev även byggnadens interiör renoverad och utökad; nu lyses exempelvis loungen upp av Zumtobels strålande LED-downlights DIAMO som skapar en fashionabel miljö.

Tillsammans med festspelshuset och sjöscenen bildar nydesignade Casino Bregenz ett harmoniskt sceneri. Fasaden smälter perfekt in i sceneriet och bidrar med sin strålkraft till de attraktiva kulturkvarteren som uppstått på senare år och som sträcker sig från Kunsthaus KUB via Landestheater och Vorarlberg-museet ända till festspelsplatsen. För Casinos Austria öppnar mediefasaden nya möjligheter till presentation. Inte bara besökarna utan också förbipasserade upplever Casino Bregenz nattetid som ett spännande ljuskonstverk.

Zumtobel. The Light.

share it

Boden, Sverige
Belysningsplanerare: Jan Forsmark/Designat Ljus Europa AB
Elinstallatör: J&B Elinstallationer
Bilder: Jan Forsmark

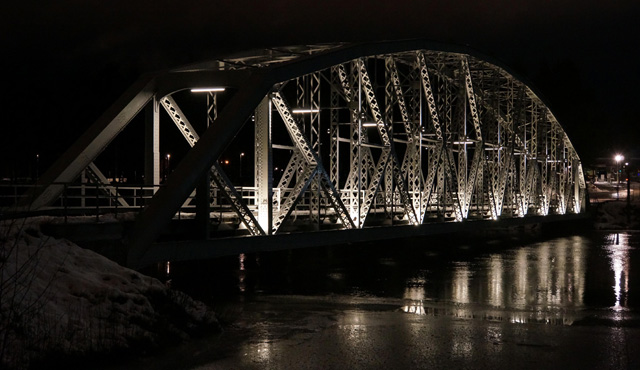

Hedenbron i Boden har fått nytt liv med modern LED. Ljuset framhäver arkitekturen och materialet på ett magnifikt sätt som sticker ut i den mörka Norrlandsnatten.

Jan Forsmark och Designat Ljus Europa står bakom denna belysningslösning med armaturerna SLOTLIGHT och SKENA från Zumtobel.

share it

Mirage Shopping Center
Žilina, Slovakien
Byggherre: OC Mirage, Žilina (SK)
Arkitekt: Michal Diviš Architekti s.r.o., Žilina (SK)
Elkonsult: Marsy, spo. s.r.o., Banska Bystrica (SK)
Elinstallatör: Hard - Soft Technologies, s.r.o, Žilina (SK)
General Contractor: Ing. George Trabelssie
Žilinas skinande centrum

Med det 22 000 kvadratmeter stora köpcentret som kallats ”Žilinas nya centrum” har arkitekten lyckats slå en spännande bro mellan det traditionella och moderna. Shoppingcentret består i första hand av en cirkelrund byggnad till vilken flera rätlinjiga delar ansluter sig.

För gallerior, uppehållsområden och restauranger valdes i nära samarbete med arkitekten de senaste armaturerna och ljusstyrningssystemen som ger hög komfort och en känsla av välmående. I varje område utnyttjas belysningen på helt olika sätt: som lysande färgspel, som mjuk grundbelysning eller som visuell orientering. För den centrala fasaden utvecklades en unik LED-speciallösning som blir synlig först när mörkret faller, när nästan 2 000 LED-spotlights sveper in entrén i ett hemlighetsfullt lyster. Via en DMX-styrning kan varje LED-kompaktspotlight regleras separat.

För den inre belysningen valdes energieffektiva, dagsljusberoende armaturer med hög ljuskvalitet. Downlights ger en jämn omgivningsbelysning av den stora hallen, och ljuslinjer vägleder kunderna genom galleriorna. För att lysa upp korridorerna används det modulära belysningssystemet CIELOS: Grupperna om 2 x 2 armaturer skapar med neutralvit ljusfärg hög trivsel och ger samtidigt en luftig takbild.

I restaurangerna installerades förutom LED-downlighten PANOS INFINITY som övertygar med sin utmärkta ljuskvalitet och färgåtergivning även LED-belysningen SUPERSYSTEM. Genom integration i belysningsstyrsystemet LUXMATE Professional går det alltefter behov att koppla till och från eller reglera separata armaturer eller armaturer i olika grupper för att optimera ljusmängden och energiförbrukningen. Även den moderna LED-säkerhetsbelysningen kontrolleras och styrs via det intelligenta systemet.

Zumtobel. The Light.

share it

ARoS Kunstmuseum: "Your rainbow panorama"
Aarhus, Danmark
Byggherre: ARoS Kustmuseum, Aarhus (DK)
Arkitekt: Studio Olafur Eliasson, Berlin (DE)
Belysningsplanerare: Studio Olafur Eliasson
Elkonsult: NIRAS, Aarhus (DK)
Elinstallatör: Risskov Installatoer Forretning A/S, Risskov (DK)
Kan man verkligen promenera genom en regnbåge? Ja, i Aarhus i Danmark kan man det, eller rättare sagt på taket av det danska konstmuseet ARoS. Där har den kände konstnären Olafur Eliasson skapat en spektakulär installation, en 150 meter lång panoramaväg med titeln "Your rainbow panorama". Från 50 meters höjd ger regnbågsringen besökarna en hisnande panoramavy över hela hamnstaden. De unika sfäriska glasväggarna i spektrums alla färger väcker i det inströmmande dagsljuset intrycket av att man befinner sig i det inre av en regnbåge. För att installationen inte ska fungera enbart i dagsljus litade Olafur Eliasson på sitt mångåriga partnerskap med Zumtobel: En speciellt utvecklad belysningslösning med 116 infällda armaturer med indirekt ljusfördelning längs hela den inre bågen förvandlar efter skymningen det vita taket till en ljuskälla som får panoramavägen att framstå som en svävande regnbåge över museet.

En regnbåge över Aarhus
"Your rainbow panorama" är den senaste attraktionen i konstmuseet ARoS som invigdes 2004. Den kubformade museumsbyggnaden på nio våningar med glasfasad och en generöst utformad museumsgata i det inre är som gjord för regnbågeskulpturen. Den cirkelformade gångbron på 50 meters höjd har en diameter på 52 meter, är tre meter bred och uppfördes på smala pelare 3,5 meter ovanför museets takterrass. När besökaren har trätt in i "Your rainbow panorama" öppnar sig en enastående panoramavy över Aarhus genom glasväggarna. Var och en av de färgbelagda glasskivorna är specialtillverkad eftersom de måste ha en särskild böjning för panoramavägen. De är dessutom den enda bärande konstruktionen för taket. På dagen skiner det naturliga solljuset genom de belagda glasskivorna och får hela installationen att lysa i regnbågens alla färger. I skymningen och på kvällen ersätter 116 infällda specialarmaturer från Zumtobel det avtagande dagsljuset.

För att få samma effekt som på dagen fick ingen av armaturerna vara öppet synlig. Zumtobel löste detta uppdrag med en specialutvecklad indirekt belysning som består av T16-armaturer med indirekt ljusfördelning monterade längs den inre sidan av gångbron. Specialarmaturerna är infällda i golvets kanter under ett beträdbart bländskydd. Armaturernas reflektorer och material optimerades särskilt för detta projekt så att hela takytan lyses upp symmetriskt. Taket till panoramavägen blir på så sätt en virtuell ljuskälla som får de färgglada glasskivorna att utifrån lysa mot en ljus bakgrund i regnbågens alla färger, medan besökarna där inne liksom tidigare på dagen utan hinder kan njuta av utsikten.

Zumtobel. The Light.

share it

Dornier Museum
Friedrichshafen, Tyskland
Byggherre: Dornier Stiftung für Luft- und Raumfahrt, München (DE)
Arkitekt: Allmann Sattler Wappner Architekten, München (DE)
Belysningsplanerare: Belzner Holmes, Heidelberg (DE)
Belysningsteknik: Belzner Holmes, Heidelberg (DE)
Elkonsult: Raible + Partner, Reutlingen (DE)
I muséet välkomnas besökaren i en ljus förhall. TECTON ljusramper och VIVO pendelarmaturer skapar en inbjudande atmosfär. Från den rymliga entrén med cafeteria och butik kommer besökaren upp i en så kallad Museumsbox där företaget Dorniers historia och flygets utveckling visas. Modellflygplan, ritningar och andra historiska utställningsföremål i glasmontrar får en exakt accentbelysning med ljuslinjer och kompakta LED-spotlights. I belysningsplaneringen har det tagits hänsyn till att det saknas fönster. Utställningsrummen struktureras i ljusare och mörkare zoner som svarar för omväxling under rundvandringen och framhäver vissa utställningsföremål. Hangaren är museets centrum – en stor hall med de historiska flygplanen varav många är riktiga klenoder. SLOTLIGHT armaturer med specialbländskydd ger här en jämn belysning utan störande skuggor.

Under dagen kommer mycket ljus in i byggnaden genom de stora glasytorna, men när det blir mörkt blir själva museet en skimrande ljuspunkt som kompletteras med en ljusinstallation av James Turell.

För den nattliga ljussättningen av utomhusfasaden skapade James Turrell ett ljuskonstverk som med sina harmoniska färgsekvenser tillför besökarnas upplevelse nya dimensioner. Tack vare en innovativ 16 bit DMX-styrning går det att utöka armaturernas ljusspektrum till flera miljoner färger vilket ger praktiskt taget obegränsat spelrum för ljuskompositionen.

Zumtobel. The Light.

share it

Galleria Centercity
Cheonan, Sydkorea
Byggherre: Galleria Centercity, Cheonan (KR)
Arkitekt: UNStudio, Amsterdam (NL); GANSAM Architects & Partners, Seoul (KR)
Belysningsplanerare: Wilfried Kramb, ag Licht, Bonn (DE); Antonius Quodt, LightLife, Köln (DE)
Belysningsteknik: DMX-Steuerung: Andreas Barthelmes, Lightlife, Berlin (DE)
Elinstallatör: B2, Seoul (KR)
Bilder: Kim Yong-kwan
Köpcentret Galleria Centercity i Cheonan är en gigant som redan syns på långt håll när man närmar sig på den 80 km långa vägen från huvudstaden. Det är inte bara konsumtionstemplets dimensioner som får besökare att tappa andan utan också den belysta mediefasaden med en yta på 12 600 kvadratmeter. Mer än 22 000 LED-ljuspunkter skapar dynamiska ljussättningar som höljer byggnaden i ett skimmer som effektfullt framträder i stadsmiljön. De högeffektiva LED-spotlights som Zumtobel specialutvecklat är så utformade att de nästan osynligt smälter in i fasaden. Tack vare dem utövar de färgade ljussekvenser som än snabbt, än långsamt sveper över byggnaden en extra fascination på besökarna.

Av de över 22 000 armaturerna är 12 399 på 3,6 W i RGB-utförande, de andra ungefär 10 000 på 1,2 W ger vitt ljus. Konceptet med indirekta pixlar garanterar förutom harmoniska luminanser en mycket hög effektivitet i förhållande till den yta som ska belysas.
Denna unika ljusinstallation har Zumtobel förverkligat tillsammans med den välrenommerade ljusdesignstudion ag Licht i Bonn och den kända arkitektbyrån UN Studio i Amsterdam.

Dessutom integrerades databaserade animationer som utvecklats av UN Studio i ljusdesignen. Den installerade DMX-styrningen ger en individuell programmering av enskilda LED-spotlights och överför animationerna med alla detaljer exakt till byggnadens fasad. I samspelet mellan alla LED-spotlights skapas på så sätt levande bilder och meddelanden på fasaden.

Galleria Centercity är ett utmärkt exempel på hur fasader blir interaktiva element i stadsbilden och gestaltar den med ljus – utan att det indirekta, avbländade ljuset får någon störande inverkan på stadsmiljön.

Zumtobel. The Light.

share it

Volketswil, Schweiz
Byggherre: Allreal Generalunternehmung AG, Zurich (CH)
Arkitekt: Nüesch & Partner Architekten, Volketswil (CH)
Belysningsplanerare: Linda Bohorc, HEFTI. HESS. MARTIGNONI. Zürich AG, Zurich (CH)
Elkonsult: R+B engineering ag, Sargans (CH)
Elinstallatör: Elektro Compagnoni AG, Zurich (CH)
Byggmarknaden är iögonfallande bara genom sin storlek på 25 000 kvadratmeter fördelade på fem våningar. Det överregionala kompetenscentret för alla byggfrågor ligger väl synligt parallellt med en av trafiklederna i Volketswil.

På natten sveper 100 LED-ljuslinjer in byggmarknaden i Volketswil i Schweiz i ett dynamiskt ljusskimmer. De röda färgsekvenserna är optimalt avstämda på byggmarknadens logotyp. Den unika ljusinstallationen från Zumtobel ökar byggnadens attraktivitet och understryker värdet av en högkvalitativ fasadbelysning som uppmärksamhetsmagnet och imagebärare. Om så önskas går det tack vare den intelligenta styrningen att skapa upp till 15 olika ljusstämningar.

Nästan 100 fönsterhöga och färgskiftande LED-ljuslinjer HILIO, på vardera 100 W, har monterats på den stora byggnadens fyra fasader. På natten lyser de med olika intensitet anpassad till byggmarknadens röda logotyp. För att få en optimal färgmix och förhindra att enskilda LED-ljuspunkter syns användes ett frostat linjärt rör vid tillverkningen av ljuslinjerna. Integrerade kylkroppar i form av en aluminiumprofil garanterar att LED-modulerna får tillräcklig kylning. En DMX-anläggning som går att styra via byggnadstekniken ger spännande skiftningar i de enskilda LED-ljuslinjernas intensitet.

Zumtobel. The Light.

share it
