Byggherre: | SGA Fastigheter |
Arkitekt: | White Arkitekter AB |
Belysningsplanerare: | Ljuspartner / MSIB Karin Thorell |
Belysningsteknik: | MSIB Patrik Sköldqvist |
Elkonsult: | MSIB Patrik Sköldqvist |
Elinstallatör: | Goodtech |
Bilder: | Daniel Roos Photography |

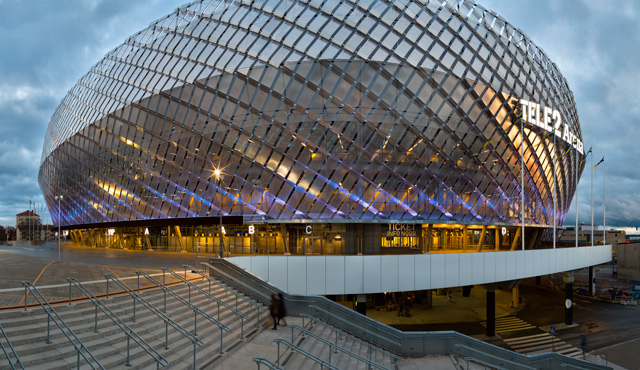

Tele2 Arena öppnade i somras och när man kliver ut på golvet ser man förutom den gröna gräsplanen något annat grönt som bryter av mot den gråa betongen. Zumtobels nödljusskyltar PURESIGN visar tydligt vägen till alla nödutgångar.
Det fanns höga krav på design, hållbarhet och säkerhet vid valet av nödbelysning till nya Stockholmsarenan. Zumtobel erbjöd en lösning med 100% LED, 5 års garanti och dessutom en snygg design på skyltarna.
Förutom 100-talet nödljusskyltar levererades även PANOS INFINITY downlights till den allmänna belysningen ibland annat nya O’Leary’s Tolv, omklädningsrum och toaletter.
Byggherre: | Oberalp Salewa (IT) |
Arkitekt: | Cino Zucchi Architetti and Park Associati (Filippo Pagliani, Michele Rossi), Milan (IT) |
Elkonsult: | Energytech, P.I. Gabriele Frasnelli, Bolzano (IT) |
Sitt ansvar för människor, objekt och miljön visar SALEWA också i sitt val av den högkvalitativa nödbelysningen: I nybyggnaden lyser LED-utrymningssarmaturen PURESIGN normenligt upp utrymningsvägar och dörrar. Armaturen fyller två funktioner – som utrymnings- och nödljusarmatur. PURESIGN:s ställbara ERI-spot med patenterad lins går nämligen flexibelt att anpassa till de krav som lokalerna ställer. Den rektangulära LED-nödljusarmaturen RESCLITE wall lämpar sig som bländfri lösning för trapphus som används som utrymningsvägar. För att förenkla underhållet och övervakningen drivs armaturerna via centralbatterisystemet ONLITE central CPS.
Zumtobel. The Light.
Byggherre: | Catena |
Belysningsteknik: | Zumtobel Group |
Elkonsult: | Prenad |
Elinstallatör: | Prenad |
Bilder: | Daniel Nilsson |
När fastighetsbolaget Catena ville bygga en ny postterminal åt PostNord i Tostarp i Helsingborg, fick Bravida Prenad uppdraget att utföra el- och belysningsinstallationerna. Den nya terminalen är på 18 300 kvm och certifierad som Miljöbyggnad Silver. Catenas höga miljöambitioner bidrog till att det behövdes innovativa lösningar också för belysningen.
Byggnaden har två stora hallar med relativt höga takhöjder. I den ena ska monteras en mängd avancerad maskinutrustning för sortering och övrig hantering av paket, så kraven på en god allmänbelysning var höga. Den andra hallen blir en lagerhall.
"Av underlagen framgick att det ställdes krav på 300 lux i medelbelysning," berättar Marjan Hrovath, entreprenadchef på Prenad i Göteborg och ansvarig för valet av tekniklösningar i eldelen av projektet. "Det ställdes krav på avancerad styrning av armaturerna via rörelse- och dagsljussensorer och förutom LED-armaturerna skulle också en nödbelysning installeras."
Byggherren, Catena, hade hört talas om Zumtobels systemlösning Tecton, som i det här projektet skulle kunna vara en smidig lösning för att integrera miljöeffektiva LED-armaturer, sensorer och nödbelysning på en och samma strömskena. Möjligheten att styra det hela via Zumtobels Litecomsystem och integrera detta med postterminalens övergripande styrsystem bidrog till Catenas intresse för den här lösningen.
"Catena bad oss att titta närmare på Tecton och se vad den lösningen skulle innebära för installationskostnaderna," minns Marjan Hrovath.
"Min och vår kalkylators första reaktion var att det här såg ut att vara en dyr lösning, men när vi analyserat Tectonlösningen noggrannare insåg vi att det fanns pengar att tjäna på det smidigare montaget. En högre kostnad för materielen kompenserades av den arbetstid vi skulle kunna spara in," förklarar Marjan Hrovath.
Gemensamt montage
Bland annat var det möjligheten att placera de 61 närvarosensorerna på Tectonskenan som tilltalade Prenad. Samma gäller terminalens 103 nödljusarmaturer. De utplacerades på lämpliga platser utefter Tecton-skenorna.
Som normalbelysning installerades sammanlagt 342 Tectonarmaturer. Här hos Catena valdes bredstrålande armaturer med ett ljusflöde på hela 16 000 lumen och en effekt på 104 W. Färgtemperaturen är 4 000 Kelvin. 130 av armaturerna är av en extra bredstrålande variant som ger något lägre ljusflöde – 15 300 lumen.
Det finns också Tectonarmaturer i ett flertal andra varianter – bredstrålande, smalstrålande, wallwashers och armaturer för hyllbelysning i affärslokaler, bland annat.
Nödbelysningen i terminalen utgörs av 103 rena nödljusarmaturer, Tecton Resclite Pro Tec-GP med vardera 305 lumen i ljusflöde. I några fall, där det ställdes krav på 30 lux från nödljuset, matas armaturerna från ett centralt batteri, men via Tecton-skenan.
Kommunicerar med andra system
De 61 närvarosensorerna av modellen ED-PST TEC-GP är av passiv infraröd typ och klarar monteringshöjder upp till 16 meter. De är anpassade för Litecomstyrningen men fungerar också till Zumtobels styrsystem Litenet. Både Litecom och Litenet kan kommunicera med överordnade system för fastighetsautomation via BACnet-protokollet. I PostNords nya terminal i Helsingborg är det ett Siemens Desigo-system som Tectonskenan är ansluten till.
Tectonskenan är själva grundbulten i den lösning som Prenad valde för Catenas nya terminal. Den är världens första lösning för belysningssystem med oavbrutna skenor som kan förlängas helt efter projektets behov, dras i långa rader eller via hörn- och T-kopplingar i den kombination som krävs vid varje tillfälle.
"Skenorna har inbyggd matning av el och styrsignaler med elva olika poler. Det betyder att du inte bara kan strömförsörja och styra Tecton-armaturer utan samtidigt också hänga på sensorer och nödbelysningar på samma skena – och samtidigt ha förbindelser kvar för att använda skenan som en del i det allmänna fastighetsautomationssystemets datatrafik," förklarar Bo Hall, som är Zumtobels kundansvarige mot Bravida Prenad.
Flexibelt montage
Bo förklarar att armaturerna kan hängas på var som helst utefter Tectonskenan – flexibiliteten är inbyggd i konceptet, så att justeringar också kan göras i efterhand om en lokal får annan användning eller behoven av belysning varierar med verksamhetens art.
"Skenan kan fästas direkt i taket, mot väggen eller pendlad i wire eller kedja," tillägger Bo Hall.
Den nya postterminalen ska tas i bruk under hösten. Corona-pandemin har försenat en hel del av maskinleveranserna, men själva byggnaden är klar och besiktigad sedan början av augusti.
"Arbetet med Tectonskenorna och deras utrustning har på hela taget gått riktigt bra. Mina montörer var lite avvaktande i början till att lära sig ett helt nytt installationssätt, men de lärde sig efter hand. Så förväntningarna om att det här skulle bli ett smidigare montage än med traditionell ledningsdragning och kabelstegar har inte kommit på skam," konstaterar Marjan Hrovath på Bravida Prenad.
Zumtobel. The Light.
Arkitekt: | Henning Larsen Architects, Köpenhamn | DK; ARKIS Architects, Reykjavik (IS) |
Belysningsplanerare: | VERKIS, Reykjavik (IS) |
Elinstallatör: | Rafmiolum hf, Reykjavik (IS) |
Nödljussystemen i stora områden med flera byggnader eller lokaler kräver stor kompetens. De LED-nödljusarmaturer i produktfamiljen ONLITE från Zumtobel som installerats på campus har vid spänningsbortfall en säker strömförsörjning från anläggningen med det centrala batterisystemet ONLITE central CPS. Denna kombination garanterar såväl funktionalitet, effektivitet som god ekonomi.
Anläggningen med centralbatteri ONLITE central CPS från Zumtobel är således en kostnadseffektiv och funktionell lösning. Bland annat går det att via den centrala styrningen snabbt och enkelt att lokalisera och serva defekta nödljus- och utrymningssarmaturer. Tack vare den modulära konstruktionen går det att med ONLITE central CPS utveckla en skräddarsydd lösning för varje projekt med en optimal kombination av funktionalitet och kostnader.
LED-nödljus- och utrymningsarmaturerna i produktfamiljen ONLITE från Zumtobel ger universitetets utrymningsvägar inom- och utomhus en pålitlig, effektiv och normenlig belysning. Ställbara ERI-spots med patenterad lins möjliggör den dubbla funktionen av utrymnings- och nödljusarmatur som tack vare den diskreta designen smälter väl in i miljön. Lösningen för universitetet i Reykjavik vittnar om Zumtobels kompetens för nödbelysning som man kan lita på i alla situationer.
Zumtobel. The Light.
Byggherre: | UŠĆE Shopping Center d.o.o., Belgrad (SRB) |
Arkitekt: | Chapman Taylor Architetti S.r.l., Milano (IT) |
Belysningsplanerare: | Voltaire Light Design, Milano (IT) |
Elinstallatör: | BDSP YU d.o.o., Belgrad (SRB) |
I sådana allmänna byggnader är säkerheten av stor betydelse och den garanteras genom många olika normer och föreskrifter. Dessa omfattar även nödbelysningen. Dess kvalitet visar sig dock inte bara vid ett strömavbrott utan även vid normal drift – till exempel genom hög energieffektivitet, enkelt underhåll och tilltalande design.
Alla dessa kriterier uppfylls av nödbelysningen från Zumtobel som bland annat genom sin harmoniska integration bidrar till shopping-centrets arkitektur: Utrymningsarmaturerna ARTSIGN, COMSIGN och PURESIGN i ONLITE produktfamiljenkännetecknas av en enkel design så att de diskret smälter in i miljön. Tack vare PURESIGN:s integrerade ERI-spot med patenterad lins fyller den både en utrymnings- och nödljusarmaturs funktioner. Piktogrammen är utformade enligt den internationella normen ISO 7010 som många europeiska länders bestämmelser harmonierar med. På så sätt är ONLITE-utrymningsskyltar redan idag förberedda för framtiden.
För underhållssäkerheten i Belgradsshopping-center svarar ONLITE local Controller SB 128: Systemet med lokal övervakning övertar alla kontroller och ger således högsta funktionssäkerhet till minimal kostnad. Det innebär att inte bara de säkerhetsrelevanta test som föreskrivs i normerna genomförs automatiskt och att eventuella fel omedelbart rapporteras.
Zumtobel. The Light.
Byggherre: | Catena |
Belysningsteknik: | Zumtobel Group |
Elkonsult: | Prenad |
Elinstallatör: | Prenad |
Bilder: | Daniel Nilsson |
När fastighetsbolaget Catena ville bygga en ny postterminal åt PostNord i Tostarp i Helsingborg, fick Bravida Prenad uppdraget att utföra el- och belysningsinstallationerna. Den nya terminalen är på 18 300 kvm och certifierad som Miljöbyggnad Silver. Catenas höga miljöambitioner bidrog till att det behövdes innovativa lösningar också för belysningen.
Byggnaden har två stora hallar med relativt höga takhöjder. I den ena ska monteras en mängd avancerad maskinutrustning för sortering och övrig hantering av paket, så kraven på en god allmänbelysning var höga. Den andra hallen blir en lagerhall.
"Av underlagen framgick att det ställdes krav på 300 lux i medelbelysning," berättar Marjan Hrovath, entreprenadchef på Prenad i Göteborg och ansvarig för valet av tekniklösningar i eldelen av projektet. "Det ställdes krav på avancerad styrning av armaturerna via rörelse- och dagsljussensorer och förutom LED-armaturerna skulle också en nödbelysning installeras."
Byggherren, Catena, hade hört talas om Zumtobels systemlösning Tecton, som i det här projektet skulle kunna vara en smidig lösning för att integrera miljöeffektiva LED-armaturer, sensorer och nödbelysning på en och samma strömskena. Möjligheten att styra det hela via Zumtobels Litecomsystem och integrera detta med postterminalens övergripande styrsystem bidrog till Catenas intresse för den här lösningen.
"Catena bad oss att titta närmare på Tecton och se vad den lösningen skulle innebära för installationskostnaderna," minns Marjan Hrovath.
"Min och vår kalkylators första reaktion var att det här såg ut att vara en dyr lösning, men när vi analyserat Tectonlösningen noggrannare insåg vi att det fanns pengar att tjäna på det smidigare montaget. En högre kostnad för materielen kompenserades av den arbetstid vi skulle kunna spara in," förklarar Marjan Hrovath.
Gemensamt montage
Bland annat var det möjligheten att placera de 61 närvarosensorerna på Tectonskenan som tilltalade Prenad. Samma gäller terminalens 103 nödljusarmaturer. De utplacerades på lämpliga platser utefter Tecton-skenorna.
Som normalbelysning installerades sammanlagt 342 Tectonarmaturer. Här hos Catena valdes bredstrålande armaturer med ett ljusflöde på hela 16 000 lumen och en effekt på 104 W. Färgtemperaturen är 4 000 Kelvin. 130 av armaturerna är av en extra bredstrålande variant som ger något lägre ljusflöde – 15 300 lumen.
Det finns också Tectonarmaturer i ett flertal andra varianter – bredstrålande, smalstrålande, wallwashers och armaturer för hyllbelysning i affärslokaler, bland annat.
Nödbelysningen i terminalen utgörs av 103 rena nödljusarmaturer, Tecton Resclite Pro Tec-GP med vardera 305 lumen i ljusflöde. I några fall, där det ställdes krav på 30 lux från nödljuset, matas armaturerna från ett centralt batteri, men via Tecton-skenan.
Kommunicerar med andra system
De 61 närvarosensorerna av modellen ED-PST TEC-GP är av passiv infraröd typ och klarar monteringshöjder upp till 16 meter. De är anpassade för Litecomstyrningen men fungerar också till Zumtobels styrsystem Litenet. Både Litecom och Litenet kan kommunicera med överordnade system för fastighetsautomation via BACnet-protokollet. I PostNords nya terminal i Helsingborg är det ett Siemens Desigo-system som Tectonskenan är ansluten till.
Tectonskenan är själva grundbulten i den lösning som Prenad valde för Catenas nya terminal. Den är världens första lösning för belysningssystem med oavbrutna skenor som kan förlängas helt efter projektets behov, dras i långa rader eller via hörn- och T-kopplingar i den kombination som krävs vid varje tillfälle.
"Skenorna har inbyggd matning av el och styrsignaler med elva olika poler. Det betyder att du inte bara kan strömförsörja och styra Tecton-armaturer utan samtidigt också hänga på sensorer och nödbelysningar på samma skena – och samtidigt ha förbindelser kvar för att använda skenan som en del i det allmänna fastighetsautomationssystemets datatrafik," förklarar Bo Hall, som är Zumtobels kundansvarige mot Bravida Prenad.
Flexibelt montage
Bo förklarar att armaturerna kan hängas på var som helst utefter Tectonskenan – flexibiliteten är inbyggd i konceptet, så att justeringar också kan göras i efterhand om en lokal får annan användning eller behoven av belysning varierar med verksamhetens art.
"Skenan kan fästas direkt i taket, mot väggen eller pendlad i wire eller kedja," tillägger Bo Hall.
Den nya postterminalen ska tas i bruk under hösten. Corona-pandemin har försenat en hel del av maskinleveranserna, men själva byggnaden är klar och besiktigad sedan början av augusti.
"Arbetet med Tectonskenorna och deras utrustning har på hela taget gått riktigt bra. Mina montörer var lite avvaktande i början till att lära sig ett helt nytt installationssätt, men de lärde sig efter hand. Så förväntningarna om att det här skulle bli ett smidigare montage än med traditionell ledningsdragning och kabelstegar har inte kommit på skam," konstaterar Marjan Hrovath på Bravida Prenad.
Zumtobel. The Light.
Arkitekt: | Dante O. Benini & Partners Architects, Milano (IT) |
Belysningsplanerare: | Dante O. Benini & Partners Architects, Milano (IT) |
Belysningsteknik: | Studio AS ingg Srl, Milano/I |
Elinstallatör: | Milani Giovanni & C. Srl, Osnago Lecco (IT) |
I "Vodafone Village" som består av tre sammanhängande byggnader på mer än 67 000 m² bruksarea finns en omfattande belysningslösning. Utmärkande för denna är energieffektivitet och minimalt underhåll samtidigt som den även uppfyller de höga kraven på estetik, ljuskvalitet och säkerhet.
Särskilt nödbelysningssystem för stora arealer ställer även mycket stora krav på planeringen. Detta gäller bland annat det tekniska genomförandet och dessutom måste många olika nationella och internationella normer och bestämmelser iakttas. Inför sådana uppgifter ger Zumtobels kompetens och mångåriga erfarenhet de bästa förutsättningarna för saklig rådgivning och en funktionell lösning.
Sortimentet med nödljus- och utrymningsarmaturer i ONLITE produktfamiljen från Zumtobel är mycket brett. Därför gick det att ta fram en specifik lösning för varje enskilt område: Allt från den till synes fritt svävande utrymningsarmaturen COMSIGN i kontorslokalerna och den diskreta varianten ARTSIGN i hörsalen till den innovativa nödljusarmaturen RESCLITE för vägg- eller takmontage i entréhallen. RESCLITE – försedd med fyra olika slags optik – kännetecknas av utomordentlig effektivitet och idealisk ljusfördelning för utrymningsvägar. Det innebär att det med få armaturer går att realisera en normenlig nödbelysning.
Zumtobel. The Light.
Byggherre: | Cree GmbH, Rhomberg Bau, Bregenz (AT) |
Arkitekt: | Hermann Kaufmann ZT GmbH, Schwarzach (AT) |
Elkonsult: | Ingenieurbüro Brugger, Thüringen (AT) |
Elinstallatör: | EGD Dornbirn (AT) |
Till detta bidrar även den framtidsinriktade belysningslösning som utvecklats av Zumtobel. Den utmärks av minimal energiförbrukning och enastående ljuskvalitet samt ger högsta säkerhet. Säkerhetsbelysningen i kontoren klarar utmaningen att å ena sidan smälta in harmoniskt i arkitekturen och å andra sidan inte inkräkta på den behagliga ljusatmosfären, som ju har ett avgörande inflytande på välbefinnandet vid arbetsplatsen och de anställdas produktivitet.
Nästan hundra säkerhets- och hänvisningsarmaturer i produktfamiljen ONLITE från Zumtobel visar i LCT ONE vad de går för. Utrymningsarmaturerna COMSIGN, ARTSIGN och PURESIGN övertygar med sin klara design. Vid ett strömavbrott lyser LED-nödljusarmaturerna RESCLITE Escape normenligt upp utrymningsvägarna och leder på säkert sätt människorna ut ur byggnaden.
Gruppbatteriet ONLITE central LPS, en oberoende central nödströmskälla, garanterar alltid beredskap och är dimensionerat för tre timmars nöddrift. Genom integrationen av den toppmoderna LED-nödbelysningen i styrsystemet LITENET minimeras underhållet eftersom de systemkontroller som föreskrivs enligt normerna till största delen är automatiserade och registreras. Detta ger användarna maximal säkerhet och tydlighet.
