Referensprojekt

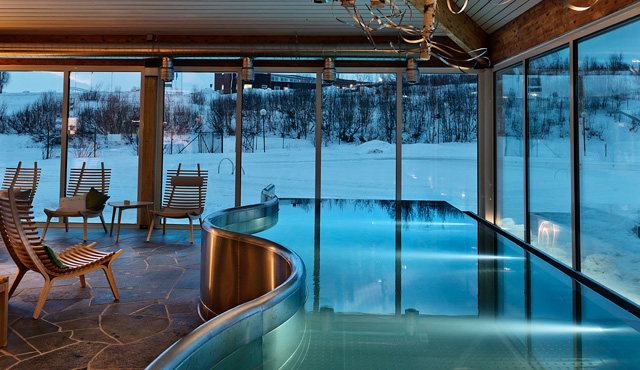

Camp Ripan Aurora SPA
Sverige
Byggherre: Camp Ripan hotell & konferens
Belysningsplanerare: Inwhite Ljusmiljö AB
Elinstallatör: Camp Ripan & Caverion
Bilder: Anna Ölund Photography
Zumtobel har i samarbete med Inwhite Ljusmiljö AB levererat belysningslösningen till Aurora SPA på Camp Ripan i Kiruna.

Tydligt var från början att besökaren inte skall vara i fokus för att kunna känna sig bekväm i miljön. Istället riktas ljuset på konstföremål och man använder släpljus längs väggarna.

Med LUXMATE EMOTION styrsystem formas flera olika ljusscenarior, för att få en föränderlig ljusupplevelse som anpassar sig efter det skiftande naturliga ljuset i norr. Det finns förinställda ljusscener i anläggningen men personalen kan även anpassa belysningen efter behov. De speciella ljusförhållandena i norra Sverige inspirerade till de olika ljussättningarna från solljus till norrskensliknande LED RGB-ljus i ex Vattenfallet och Fjällbäcken.

Belysningslösningen består av bland annat av LED-downlighten PANOS INFINITY Tunable White som i kombination med styrsystemet reglerar färtemperaturen efter dagsljuskurvan. APHRODITE skapar fantastiska ljusscener i skiftande färger och RESCLITE utgör diskret nödbelysning som inte märks när de inte behövs.

Zumtobel. The Light.

share it


Belysningslösning
JW Marriott Absheron Baku
Baku, Azerbajdzjan
Byggherre: Marriott International Inc.
Arkitekt: ReardonSmith Architects, London (UK)
Elkonsult: EC Harris
Bilder: JW Marriott Absheron Baku (AZ)
Hotellet JW Marriott Absheron Baku ligger centralt mellan de futuristiska kontorsbyggnaderna och den gamla staden. Här erbjuds gästerna högsta komfort som uppnås med hjälp av alla senaste standarder. Hit hör även belysningskonceptet i hotellrummen som armaturtillverkaren Zumtobel svarar för. Zumtobel fick uppdraget att utrusta alla 243 rummen och sviterna med det moderna belysningsstyrsystemet ZBOX.
Zumtobel levererar belysningsstyrsystemet ZBOX som all-inclusive-paket – bestående av fyra innovativa manöverpaneler, Circle Control Points, och en central styrenhet. Systemet är helt föradresserat – med anslutningsmöjligheter för reglering, närvarokontroll, låssystem och jalusistyrning.

Gästen behöver inte tänka på något
ZBOX erbjuder många olika fördelar som alla bidrar till en bekväm och avkopplande vistelse: Istället för ett oöverskådligt antal kontakter har de modernt inredda rummen i hotellet JW Marriott intuitiva manöverpaneler. Dessa så kallade Circle Control Points är ungefär lika stora som en vanlig strömbrytare och har alla grundläggande funktioner i en exklusiv manöverpanel. Gästen behöver bara trycka på en av symbolknapparna för att välja ett av de tre programmerade ljusscenarierna. Strax trollar ZBOX fram det optimala ljuset för att sminka sig, titta på TV, läsa eller ta ett bad. På så sätt går det enkelt och dynamiskt att ta fram olika ljusscenarier.

"Våra gäster njuter av den stora flexibiliteten och funktionaliteten i Zumtobels belysning och den intuitiva hanteringen. Den erbjuder dem en enastående komfort som automatiskt ger dem rätt ljus anpassat till deras behov", förklarar en nöjd Petra Maluck, International Project Management Marriott International Inc. De innovativa möjligheter som ZBOX har till integration i moderna byggnadsreglersystem bidrar till att säkerställa en energieffektiv och ekonomisk drift av hotellet. Genom användningen av ZBOX går det att spara upp till 25 procent energi – och samtidigt ge gästen ökad belysningskomfort.

Zumtobel. The Light.

share it


Belysningslösning
  • ZBOX
Lefay Resort & Spa
Lago di Garda, Italien
Byggherre: Le Fay Resorts srl, Gargnano (IT)
Arkitekt: Dr. Arch. Hugo Demez, Brixen (IT)
Belysningsplanerare: Studio Frasnelli, Bolzano (IT)
Elkonsult: Studio Frasnelli, Bolzano (IT)
Bilder: Le Fay Resorts, Ugo Visciani
Energikälla

Lefay Resort & Spa är inte vilket femstjärnigt hotell som helst utan en unik kombination av lyx och hållbar utveckling. Att återvinna energi och använda den ekonomiskt är en målsättning som märks i varje detalj av den mångfasetterade byggnaden vid Gardasjön. För ”utveckling av arkitektoniska lösningar för innovativa och miljövänliga kurhotell” har hotellet erhållit miljöcertifikatet ISO 14001 och kvalitetscertifiering enligt ISO-standard 9001.

Innovativa idéer för energieffektivitet och förnybara resurser förverkligas i många olika tillämpningar. De enskilda byggnadskomplexen och fönsterytorna har till exempel orienterats så att det på vintern går att utnyttja maximalt med passiv solenergi tack vare effektiv isolering och isolerglas. Största delen av uppvärmningsenergin fås från en värmecentral för biomassa. System för termisk solenergi bidrar till uppvärmning av vatten för sanitärt bruk och för inomhuspoolen. Förutom solpaneler och en anläggning för återvinning av vatten ger belysningsstyrsystemet LITENET flexis ytterligare energibesparingspotential: Via en dagsljussensor beräknas exakt vilken ljusmängd som behövs i de allmänna utrymmena och på så sätt fås lämpligt ljus eller erforderlig skuggning.

Sparande och lyx går även hand i hand i sviterna. Enhetlig design, finaste italienska tyger, utsökt marmor och lokalt oliv- och valnötträ skapar en unik atmosfär. Hemligheten är den innovativa belysningsstyrningen ZBOX som ger känslan av att belysning och teknik anpassar sig till personliga önskemål. Via CIRCLE-manöverpanelen går det att tända och släcka eller steglöst reglera alla armaturer i rummet och på terrassen. Förprogrammerade stämningar och inställningar är enkla att ta fram med knapptryckning. Närvarosensorer styr ljuskällorna i toaletter och hallar, och när man lämnar sviten stängs alla armaturer och elektriska apparater automatiskt av.

Om det av någon anledning skulle bli ett avbrott i elförsörjningen till hotellet träder nödljussystemet ONLITE CPS in. Genom att det kontrolleras av belysningsstyrsystemen LITENET och ZBOX säkerställs att gästerna även i en nödsituation alltid kan orientera sig.

Zumtobel. The Light.

share it


Belysningslösning
    PostNord
    Helsingborg, Svergie
    Byggherre: Catena
    Belysningsteknik: Zumtobel Group
    Elkonsult: Prenad
    Elinstallatör: Prenad
    Bilder: Daniel Nilsson
    Totalekonomin talade för Tecton



    När fastighetsbolaget Catena ville bygga en ny postterminal åt PostNord i Tostarp i Helsingborg, fick Bravida Prenad uppdraget att utföra el- och belysningsinstallationerna. Den nya terminalen är på 18 300 kvm och certifierad som Miljöbyggnad Silver. Catenas höga miljöambitioner bidrog till att det behövdes innovativa lösningar också för belysningen.
    Byggnaden har två stora hallar med relativt höga takhöjder. I den ena ska monteras en mängd avancerad maskinutrustning för sortering och övrig hantering av paket, så kraven på en god allmänbelysning var höga. Den andra hallen blir en lagerhall.
    "Av underlagen framgick att det ställdes krav på 300 lux i medelbelysning," berättar Marjan Hrovath, entreprenadchef på Prenad i Göteborg och ansvarig för valet av tekniklösningar i eldelen av projektet. "Det ställdes krav på avancerad styrning av armaturerna via rörelse- och dagsljussensorer och förutom LED-armaturerna skulle också en nödbelysning installeras."
    Byggherren, Catena, hade hört talas om Zumtobels systemlösning Tecton, som i det här projektet skulle kunna vara en smidig lösning för att integrera miljöeffektiva LED-armaturer, sensorer och nödbelysning på en och samma strömskena. Möjligheten att styra det hela via Zumtobels Litecomsystem och integrera detta med postterminalens övergripande styrsystem bidrog till Catenas intresse för den här lösningen.
    "Catena bad oss att titta närmare på Tecton och se vad den lösningen skulle innebära för installationskostnaderna," minns Marjan Hrovath.
    "Min och vår kalkylators första reaktion var att det här såg ut att vara en dyr lösning, men när vi analyserat Tectonlösningen noggrannare insåg vi att det fanns pengar att tjäna på det smidigare montaget. En högre kostnad för materielen kompenserades av den arbetstid vi skulle kunna spara in," förklarar Marjan Hrovath.

    Gemensamt montage
    Bland annat var det möjligheten att placera de 61 närvarosensorerna på Tectonskenan som tilltalade Prenad. Samma gäller terminalens 103 nödljusarmaturer. De utplacerades på lämpliga platser utefter Tecton-skenorna.
    Som normalbelysning installerades sammanlagt 342 Tectonarmaturer. Här hos Catena valdes bredstrålande armaturer med ett ljusflöde på hela 16 000 lumen och en effekt på 104 W. Färgtemperaturen är 4 000 Kelvin. 130 av armaturerna är av en extra bredstrålande variant som ger något lägre ljusflöde – 15 300 lumen.
    Det finns också Tectonarmaturer i ett flertal andra varianter – bredstrålande, smalstrålande, wallwashers och armaturer för hyllbelysning i affärslokaler, bland annat.
    Nödbelysningen i terminalen utgörs av 103 rena nödljusarmaturer, Tecton Resclite Pro Tec-GP med vardera 305 lumen i ljusflöde. I några fall, där det ställdes krav på 30 lux från nödljuset, matas armaturerna från ett centralt batteri, men via Tecton-skenan.

    Kommunicerar med andra system
    De 61 närvarosensorerna av modellen ED-PST TEC-GP är av passiv infraröd typ och klarar monteringshöjder upp till 16 meter. De är anpassade för Litecomstyrningen men fungerar också till Zumtobels styrsystem Litenet. Både Litecom och Litenet kan kommunicera med överordnade system för fastighetsautomation via BACnet-protokollet. I PostNords nya terminal i Helsingborg är det ett Siemens Desigo-system som Tectonskenan är ansluten till.
    Tectonskenan är själva grundbulten i den lösning som Prenad valde för Catenas nya terminal. Den är världens första lösning för belysningssystem med oavbrutna skenor som kan förlängas helt efter projektets behov, dras i långa rader eller via hörn- och T-kopplingar i den kombination som krävs vid varje tillfälle.
    "Skenorna har inbyggd matning av el och styrsignaler med elva olika poler. Det betyder att du inte bara kan strömförsörja och styra Tecton-armaturer utan samtidigt också hänga på sensorer och nödbelysningar på samma skena – och samtidigt ha förbindelser kvar för att använda skenan som en del i det allmänna fastighetsautomationssystemets datatrafik," förklarar Bo Hall, som är Zumtobels kundansvarige mot Bravida Prenad.

    Flexibelt montage
    Bo förklarar att armaturerna kan hängas på var som helst utefter Tectonskenan – flexibiliteten är inbyggd i konceptet, så att justeringar också kan göras i efterhand om en lokal får annan användning eller behoven av belysning varierar med verksamhetens art.
    "Skenan kan fästas direkt i taket, mot väggen eller pendlad i wire eller kedja," tillägger Bo Hall.
    Den nya postterminalen ska tas i bruk under hösten. Corona-pandemin har försenat en hel del av maskinleveranserna, men själva byggnaden är klar och besiktigad sedan början av augusti.
    "Arbetet med Tectonskenorna och deras utrustning har på hela taget gått riktigt bra. Mina montörer var lite avvaktande i början till att lära sig ett helt nytt installationssätt, men de lärde sig efter hand. Så förväntningarna om att det här skulle bli ett smidigare montage än med traditionell ledningsdragning och kabelstegar har inte kommit på skam," konstaterar Marjan Hrovath på Bravida Prenad.

    Zumtobel. The Light.

    share it


  • TECTON
  • ZBOX
  • LUXMATE LITENET
  • ONLITE CENTRAL
Budersand Golf & Spa Hotel
Hörnum, Tyskland
Byggherre: Südern GmbH, Darmstadt (DE)
Arkitekt: dko Architekten, Patrik Dierks, Berlin (DE)
Belysningsplanerare: Hamburg Design, Hamburg (DE)
Interior designer: Studio Jan Wichers, Hamburg (DE)
Ljusa ögonblick

I det nyöppnade 5-stjärniga Superior-Hotel Budersand Golf & Spa integreras ljus och natur i en beaktansvärd arkitektur. Likt en sandformation reser sig anläggningen med sina fyra hus som kännetecknas av olika byggnadshöjd, inskärningar och gårdar. Nästan alla färger, material och former återfinns i den omedelbara omgivningen och är hela tiden närvarande tack vare otaliga panoramafönster. På så sätt skapas en harmonisk förbindelse mellan byggnaden och naturen på sydspetsen av ön Sylt.

De fyra separata husen är förbundna med broar och rymmer 79 rum och sviter med spektakulär utsikt över havet, dynerna eller hamnen. Fasaden lättas upp med lameller av nordamerikaniskt rött cederträ som inte bara är estetiskt tilltalande utan också fungerar som solskydd och balkongräcken. Hotellrummens inredning är medvetet enkel: fristående badkar, flätade sängar, vävda gardiner, enkla trä- och lädermöbler, sensuella ekgolv – inredningsarkitektur utan krusiduller.

Det som gör ön så oförglömlig är ljuset, än mjukt skimrande, än klart skinande. Detta unika ljus utomhus ville belysningsplanerarna fånga även inomhus. Resultatet övertygar: I de allmänna områdena, restaurangen, biblioteket och SPA-avdelningen ger belysningsstyrsystemet LITENET en välgörande mjuk belysning. Ljussensorer beräknar alltefter dagsljuset den ljusmängd som behövs och styr de anslutna armaturerna.

I rummen och sviterna används den lätthanterliga ljusstyrningen ZBOX. På strategiska platser – på skrivbordet, bredvid sängen, vid handfaten – gör CIRCLE manöverpaneler det enkelt att välja perfekt belysning för aktuell tillämpning. Gästen behöver bara trycka på en av symbolknapparna för att välja en programmerad ljusstämning. Då trollar ZBOX fram det optimala ljuset för att sminka sig, titta på tv, läsa eller ta ett bad. Lyx är ju också att inte behöva bekymra sig för något, inte ens för ljuset.

Zumtobel. The Light.

share it


Belysningslösning
Tschuggen Grand Hotel
Arosa, Switzerland
Byggherre: Tschuggen Grand Hotel, Arosa (CH)
Arkitekt: Arbeitsgemeinschaft Studio Botta, Lugano (CH); Architektur- und Ingenieurbüro Fanzun AG, Chur (CH)
Belysningsplanerare: Jürgen Häcker, Mehr Licht, St. Moritz (CH)
Elkonsult: Bühler+Scherler AG, St. Gallen (CH)
Feel-good atmosphere on the agenda

The “Mountain Oasis” of the Tschuggen Grand Hotel sets standards in both the wellness and spa sector and in architecture. Its nine skylights create a striking landmark.
Even from a distance you can get an idea of just how unique the Tschuggen Mountain Oasis is. Only the skylights tower up 13 metres high among the tress. They are the incarnation of Mario Botta’s approach of “building without overbuilding”. So the four main storeys of the largest wellness and spa complex in Switzerland – 3 200 m2 of floor space – lie hidden in the mountain.

Dynamic incident daylight flooding in through the light sails enhances the cosy interior atmosphere, as does the artificial lighting. The primary aim here was to create pleasant brightness and at the same time highlight the interior design – without visible luminaires. Cove lighting along the butt joint between wall and ceiling ensures that artificial light sources remain invisible. The coves are backlit with the TECTON TETRIS continuous row lighting system fitted with T16 fluorescent lamps. Warmwhite light enhances the ceiling structure with its countless strips of wood, creating a feel-good atmosphere. These lamps have been fitted with coloured foils to transfigure the grey walls of the high ceiling rooms and corridors into a subtle blue, the varying incidence of daylight modifying the intensity of the colour tone. 300 lighting points of the Starflex fibreoptic system provide lighting accents.

In the rooms with higher ceilings, where cove lighting is not sufficient, additional twin-lamp PANOS downlights have been integrated unobtrusively into the ceiling. Spotlights with high voltage halide lamps and wide radiation angle have been set back underneath the inclined skylights, thus invisible in arrangement. At night the luminaires play a counterpart role to incident daylight by generating sided light, lending the natural stone wall a sculptural quality.

Zumtobel. The Light.

share it


Lighting solution:
    PostNord
    Helsingborg, Svergie
    Byggherre: Catena
    Belysningsteknik: Zumtobel Group
    Elkonsult: Prenad
    Elinstallatör: Prenad
    Bilder: Daniel Nilsson
    Totalekonomin talade för Tecton



    När fastighetsbolaget Catena ville bygga en ny postterminal åt PostNord i Tostarp i Helsingborg, fick Bravida Prenad uppdraget att utföra el- och belysningsinstallationerna. Den nya terminalen är på 18 300 kvm och certifierad som Miljöbyggnad Silver. Catenas höga miljöambitioner bidrog till att det behövdes innovativa lösningar också för belysningen.
    Byggnaden har två stora hallar med relativt höga takhöjder. I den ena ska monteras en mängd avancerad maskinutrustning för sortering och övrig hantering av paket, så kraven på en god allmänbelysning var höga. Den andra hallen blir en lagerhall.
    "Av underlagen framgick att det ställdes krav på 300 lux i medelbelysning," berättar Marjan Hrovath, entreprenadchef på Prenad i Göteborg och ansvarig för valet av tekniklösningar i eldelen av projektet. "Det ställdes krav på avancerad styrning av armaturerna via rörelse- och dagsljussensorer och förutom LED-armaturerna skulle också en nödbelysning installeras."
    Byggherren, Catena, hade hört talas om Zumtobels systemlösning Tecton, som i det här projektet skulle kunna vara en smidig lösning för att integrera miljöeffektiva LED-armaturer, sensorer och nödbelysning på en och samma strömskena. Möjligheten att styra det hela via Zumtobels Litecomsystem och integrera detta med postterminalens övergripande styrsystem bidrog till Catenas intresse för den här lösningen.
    "Catena bad oss att titta närmare på Tecton och se vad den lösningen skulle innebära för installationskostnaderna," minns Marjan Hrovath.
    "Min och vår kalkylators första reaktion var att det här såg ut att vara en dyr lösning, men när vi analyserat Tectonlösningen noggrannare insåg vi att det fanns pengar att tjäna på det smidigare montaget. En högre kostnad för materielen kompenserades av den arbetstid vi skulle kunna spara in," förklarar Marjan Hrovath.

    Gemensamt montage
    Bland annat var det möjligheten att placera de 61 närvarosensorerna på Tectonskenan som tilltalade Prenad. Samma gäller terminalens 103 nödljusarmaturer. De utplacerades på lämpliga platser utefter Tecton-skenorna.
    Som normalbelysning installerades sammanlagt 342 Tectonarmaturer. Här hos Catena valdes bredstrålande armaturer med ett ljusflöde på hela 16 000 lumen och en effekt på 104 W. Färgtemperaturen är 4 000 Kelvin. 130 av armaturerna är av en extra bredstrålande variant som ger något lägre ljusflöde – 15 300 lumen.
    Det finns också Tectonarmaturer i ett flertal andra varianter – bredstrålande, smalstrålande, wallwashers och armaturer för hyllbelysning i affärslokaler, bland annat.
    Nödbelysningen i terminalen utgörs av 103 rena nödljusarmaturer, Tecton Resclite Pro Tec-GP med vardera 305 lumen i ljusflöde. I några fall, där det ställdes krav på 30 lux från nödljuset, matas armaturerna från ett centralt batteri, men via Tecton-skenan.

    Kommunicerar med andra system
    De 61 närvarosensorerna av modellen ED-PST TEC-GP är av passiv infraröd typ och klarar monteringshöjder upp till 16 meter. De är anpassade för Litecomstyrningen men fungerar också till Zumtobels styrsystem Litenet. Både Litecom och Litenet kan kommunicera med överordnade system för fastighetsautomation via BACnet-protokollet. I PostNords nya terminal i Helsingborg är det ett Siemens Desigo-system som Tectonskenan är ansluten till.
    Tectonskenan är själva grundbulten i den lösning som Prenad valde för Catenas nya terminal. Den är världens första lösning för belysningssystem med oavbrutna skenor som kan förlängas helt efter projektets behov, dras i långa rader eller via hörn- och T-kopplingar i den kombination som krävs vid varje tillfälle.
    "Skenorna har inbyggd matning av el och styrsignaler med elva olika poler. Det betyder att du inte bara kan strömförsörja och styra Tecton-armaturer utan samtidigt också hänga på sensorer och nödbelysningar på samma skena – och samtidigt ha förbindelser kvar för att använda skenan som en del i det allmänna fastighetsautomationssystemets datatrafik," förklarar Bo Hall, som är Zumtobels kundansvarige mot Bravida Prenad.

    Flexibelt montage
    Bo förklarar att armaturerna kan hängas på var som helst utefter Tectonskenan – flexibiliteten är inbyggd i konceptet, så att justeringar också kan göras i efterhand om en lokal får annan användning eller behoven av belysning varierar med verksamhetens art.
    "Skenan kan fästas direkt i taket, mot väggen eller pendlad i wire eller kedja," tillägger Bo Hall.
    Den nya postterminalen ska tas i bruk under hösten. Corona-pandemin har försenat en hel del av maskinleveranserna, men själva byggnaden är klar och besiktigad sedan början av augusti.
    "Arbetet med Tectonskenorna och deras utrustning har på hela taget gått riktigt bra. Mina montörer var lite avvaktande i början till att lära sig ett helt nytt installationssätt, men de lärde sig efter hand. Så förväntningarna om att det här skulle bli ett smidigare montage än med traditionell ledningsdragning och kabelstegar har inte kommit på skam," konstaterar Marjan Hrovath på Bravida Prenad.

    Zumtobel. The Light.

    share it


  • PANOS
  • TECTON
Schramm's Restaurant
Au in der Hallertau, Tyskland
Byggherre: Manuela und Karsten Schramm, Schramm’s Restaurant, Au in der Hallertau (DE)
Arkitekt: Deppisch - Architects , Freising (DE)
Elkonsult: planning office Silberbauer, Untermarchenbach (DE)
Elinstallatör: Elektrotechnik Haimerl, Au in der Hallertau (DE)
Innenarchitekt: Eder Design & Planer, Brunn am Gebirge (AT)
Skapa upplevelsemiljöer med ljus

Restaurangen Schramm’s överraskar gästerna med ett helt nytt gastronomiskt koncept på tre våningar: en bar på bottenvåningen, en restaurant på första våningen och en lounge på översta våningen. Olika temakvällar med kulinariska överraskningar och en multimedial mix av ljus-, musik- och videoshow gör ett besök hos Schramm’s till en enastående upplevelse.

Baren är översiktligt och praktiskt utformad i varma trätoner. Det som gör rummet levande är framförallt det individuella belysningskonceptet. Det modulära och videokompatibla belysningssystemet CIELOS med LED-ljuskällor välkomnar gästen med ljusscenarier som till exempel en himmel med moln som drar förbi. Det levande ljus- och färgspelet från de 24 CIELOS LED-ljusplattorna mitt emot entrén skapar en atmosfär med hög trivsel och upplevelsefaktor. Till det samstämda helhetskonceptet i baren bidrar dessutom LED DECOLINE ljusramper. Dolda bakom en träpanelvägg ger de rummet diskret accentbelysning i röda, blå eller gröna nyanser.

Vägen till första våningen går via en ellipsformad trappa, och för att gästerna ska komma i stämning för restaurangen pryds väggarna av många illustrationer. Med 54 LED-spotlights kommer både konstverken och rummet helt till sin rätt. Det unika med dessa spotlights är att färgtemperaturen går att ställa in exakt i intervallet från 2 700 till 6 500 Kelvin och i hela RGB-färgområdet. Var och en av dessa armaturer går att styra separat via det digitala styrprogrammet DMX vilket möjliggör en mycket varierad ljuskomposition. För att få en flexibel och diskret belysning i restaurangen föll valet på den utanpåliggande armaturen CARDAN SPIRIT som smälter in harmoniskt i arkitekturen och ger en homogen takbild. Armaturramens transparenta framtoning får spotlighten att träda i bakgrunden och ger plats för de multimediala projektionerna på restaurangens väggar.

Zumtobel. The Light.

share it


Belysningslösning
Hotel Therme Meran
Meran, Italy
Byggherre: Meraner Kurbad AG, Meran (IT)
Arkitekt: Baumann Zillich Architekten, Berlin (DE); Matteo Thun & Partners, Milan (IT)
Elkonsult: Studio Frasnelli (electrical design of hotel), Bozen (IT) CEIF Soc.Coop.a.r.l. (electrical design of thermal resort), Forli (IT)
Bilder: Thomas Filler, Hörbranz (AT)
Text: Jochen Paul, Munich (DE)
Light for Hospitality and Wellness

With this new plus hotel and thermal resort, Meran is celebrating a resplendent come-back on the map of European spas. Intelligent lighting solutions by Zumtobel are an integral part of the design concept
To revive Meran’s tradition as spa, Meraner Kurbad AG ran an international competition for a new spa complex in 2000, which was won by the young Berlin architects Rüdiger Baumann and Julia Zillich. They proposed a cubic bathhouse, and – bent in U-shape – a spa and congress hotel of the four-star-plus category, centrally located and grouped around a piazza.

Dynamic interplay of light as integral part of the architecture
The construction documentation, detailed planning, and lighting concept for Meran’s new tourist highlight were produced by Matteo Thun & Partners. They feature clear lines, balanced proportions and concentration on few materials: steel, stone, glass, wood, leather and velvet. The lighting concept – with Zumtobel’s experts responsible for technical implementation – is based on integrating light into the structure as an architectural element. Supreme eye-catchers of the thermal resort are multi-coloured, slowly moving plexiglass rings that seem to hover freely in space. They absorb the light provided by balloon-shaped metal halide lamps – which are variable in lighting intensity – and project a complex interplay of colours onto the glass walls and the water surface.

In the hotel’s spa zone, XENO halogen spotlights backlight the wooden curtain wall of the corridor. The front wall of the treatment rooms has been configured as ACTIVE LIGHT WALL. The lighting management system LUXMATE Professional enables the massage team to call up, choreograph and store individual colour scenes according to application type, and vary them depending on daylight and/or season change.

In the restaurant, TECTON-TETRIS continuous-row lighting systems provide smooth, shadow-free light in the ceiling coves; the interior space is structured by large-volume suspended luminaires. Narrow-beam XENO spotlights make the earth-coloured, gauze-clad columns backlit from the ceiling look like dematerialised sculptures of light.

Section-based customised lighting solution
In collaboration with the hotel management, three lighting scenarios for daytime and evening restaurant and bar operations were developed and programmed; they can be called up depending on the time of day and the season, and can be varied if required.

To light the corridors, cloakrooms and foyers in front of the lifts, Matteo Thun & Partners and Zumtobel developed an innovative lighting system: with the ELL section. Since suspended ceilings were out of the question because of room height, and walls and ceilings were intended to be smooth and flat in effect, Zumtobel developed an extruded aluminium sheath. This ensures homogeneity of walls and ceiling even across corners and edges, and integrates the entire lighting technology. Thus it is completely independent of the ceiling’s infrastructure. ELL can be used as circumscribing batten luminaire, as framework, and in connection with translucent fabrics as curtain wall. Sections are available for inside- and outside-corner installation. ELL can be painted, anodised, or clad with textile or leather at will.

Modelled on daylight
For the Meran hotel and thermal resort project, a version painted in RAL 9016 white was chosen, with integrated ONLITE emergency lighting and an indicator light for each room door. The system designed by Matteo Thun and Lutz Büsing is networked with an external daylight sensor, integrated into the general lighting management system, and can be centrally controlled via DALI protocol. The solution implemented, LUXMATE Professional and ONLITLE Section Central, enables time-based control of the interior and balcony lighting, as well as individual scene concepts. The network ensures that every emergency lighting control circuit can be individually monitored, integrated into the graphical user interface of the lighting management system LUXMATE Professional.

During day operation – the highest illuminance level is around 9 p.m. –, the system manages on 50 percent of maximum light output; during night operation, on 30 percent. Thanks to ELL, this reduces not only electricity costs, but also those of maintenance and service: such power input reduction means that the service life of the luminaires is increased many times over. For environmentally aware operators, this is definitely a critical factor for success. It provides further proof of Zumtobel’s competence in developing customised lighting solutions meeting the requirements of each and every project. The concept of Humanergy Balance is pivotal here. Following the model of natural light changing constantly during the course of the day, lighting solutions by Zumtobel are no longer static.

Zumtobel. The Light.

share it


Lighting solution
    PostNord
    Helsingborg, Svergie
    Byggherre: Catena
    Belysningsteknik: Zumtobel Group
    Elkonsult: Prenad
    Elinstallatör: Prenad
    Bilder: Daniel Nilsson
    Totalekonomin talade för Tecton



    När fastighetsbolaget Catena ville bygga en ny postterminal åt PostNord i Tostarp i Helsingborg, fick Bravida Prenad uppdraget att utföra el- och belysningsinstallationerna. Den nya terminalen är på 18 300 kvm och certifierad som Miljöbyggnad Silver. Catenas höga miljöambitioner bidrog till att det behövdes innovativa lösningar också för belysningen.
    Byggnaden har två stora hallar med relativt höga takhöjder. I den ena ska monteras en mängd avancerad maskinutrustning för sortering och övrig hantering av paket, så kraven på en god allmänbelysning var höga. Den andra hallen blir en lagerhall.
    "Av underlagen framgick att det ställdes krav på 300 lux i medelbelysning," berättar Marjan Hrovath, entreprenadchef på Prenad i Göteborg och ansvarig för valet av tekniklösningar i eldelen av projektet. "Det ställdes krav på avancerad styrning av armaturerna via rörelse- och dagsljussensorer och förutom LED-armaturerna skulle också en nödbelysning installeras."
    Byggherren, Catena, hade hört talas om Zumtobels systemlösning Tecton, som i det här projektet skulle kunna vara en smidig lösning för att integrera miljöeffektiva LED-armaturer, sensorer och nödbelysning på en och samma strömskena. Möjligheten att styra det hela via Zumtobels Litecomsystem och integrera detta med postterminalens övergripande styrsystem bidrog till Catenas intresse för den här lösningen.
    "Catena bad oss att titta närmare på Tecton och se vad den lösningen skulle innebära för installationskostnaderna," minns Marjan Hrovath.
    "Min och vår kalkylators första reaktion var att det här såg ut att vara en dyr lösning, men när vi analyserat Tectonlösningen noggrannare insåg vi att det fanns pengar att tjäna på det smidigare montaget. En högre kostnad för materielen kompenserades av den arbetstid vi skulle kunna spara in," förklarar Marjan Hrovath.

    Gemensamt montage
    Bland annat var det möjligheten att placera de 61 närvarosensorerna på Tectonskenan som tilltalade Prenad. Samma gäller terminalens 103 nödljusarmaturer. De utplacerades på lämpliga platser utefter Tecton-skenorna.
    Som normalbelysning installerades sammanlagt 342 Tectonarmaturer. Här hos Catena valdes bredstrålande armaturer med ett ljusflöde på hela 16 000 lumen och en effekt på 104 W. Färgtemperaturen är 4 000 Kelvin. 130 av armaturerna är av en extra bredstrålande variant som ger något lägre ljusflöde – 15 300 lumen.
    Det finns också Tectonarmaturer i ett flertal andra varianter – bredstrålande, smalstrålande, wallwashers och armaturer för hyllbelysning i affärslokaler, bland annat.
    Nödbelysningen i terminalen utgörs av 103 rena nödljusarmaturer, Tecton Resclite Pro Tec-GP med vardera 305 lumen i ljusflöde. I några fall, där det ställdes krav på 30 lux från nödljuset, matas armaturerna från ett centralt batteri, men via Tecton-skenan.

    Kommunicerar med andra system
    De 61 närvarosensorerna av modellen ED-PST TEC-GP är av passiv infraröd typ och klarar monteringshöjder upp till 16 meter. De är anpassade för Litecomstyrningen men fungerar också till Zumtobels styrsystem Litenet. Både Litecom och Litenet kan kommunicera med överordnade system för fastighetsautomation via BACnet-protokollet. I PostNords nya terminal i Helsingborg är det ett Siemens Desigo-system som Tectonskenan är ansluten till.
    Tectonskenan är själva grundbulten i den lösning som Prenad valde för Catenas nya terminal. Den är världens första lösning för belysningssystem med oavbrutna skenor som kan förlängas helt efter projektets behov, dras i långa rader eller via hörn- och T-kopplingar i den kombination som krävs vid varje tillfälle.
    "Skenorna har inbyggd matning av el och styrsignaler med elva olika poler. Det betyder att du inte bara kan strömförsörja och styra Tecton-armaturer utan samtidigt också hänga på sensorer och nödbelysningar på samma skena – och samtidigt ha förbindelser kvar för att använda skenan som en del i det allmänna fastighetsautomationssystemets datatrafik," förklarar Bo Hall, som är Zumtobels kundansvarige mot Bravida Prenad.

    Flexibelt montage
    Bo förklarar att armaturerna kan hängas på var som helst utefter Tectonskenan – flexibiliteten är inbyggd i konceptet, så att justeringar också kan göras i efterhand om en lokal får annan användning eller behoven av belysning varierar med verksamhetens art.
    "Skenan kan fästas direkt i taket, mot väggen eller pendlad i wire eller kedja," tillägger Bo Hall.
    Den nya postterminalen ska tas i bruk under hösten. Corona-pandemin har försenat en hel del av maskinleveranserna, men själva byggnaden är klar och besiktigad sedan början av augusti.
    "Arbetet med Tectonskenorna och deras utrustning har på hela taget gått riktigt bra. Mina montörer var lite avvaktande i början till att lära sig ett helt nytt installationssätt, men de lärde sig efter hand. Så förväntningarna om att det här skulle bli ett smidigare montage än med traditionell ledningsdragning och kabelstegar har inte kommit på skam," konstaterar Marjan Hrovath på Bravida Prenad.

    Zumtobel. The Light.

    share it


  • XENO
  • PANOS
  • TECTON
  • RAIN
  • ONLITE CENTRAL
  • LUXMATE PROFESSIONAL
Grand Resort Bad Ragaz
Bad Ragaz, Schweiz
Byggherre: Grand Resort Bad Ragaz AG, Bad Ragaz (CH)
Arkitekt: Hilmer, Sattler & Albrecht GmbH, Munich (DE)
Belysningsplanerare: Reflexion AG, Zürich (CH); Carbone Interior Design, Wolfhalden (CH)
Elkonsult: R+B engineering ag, Sargans (CH)
Elinstallatör: Alpic InTec Ost, Sargans (CH)
general planning: Burckhardt+Partner AG, Bern (CH)
Interior designer: Carbone Interior Design, Wolfhalden (CH)
Ljusresa

I Grand Resort Bad Ragaz i Schweiz kan gästerna njuta av avkoppling i toppklass. Med sina nya spa-sviter har det femstjärniga kurhotellet skapat en oas för sinnena, för kropp och själ. Mjuka material, harmoniska färger, glittrande kristaller och över allt ljuset – än starkt lysande, än mjukt skimrande, än färgglatt skinande – skapar en oförglömlig känsla av trivsel.

Ursprunget till Grand Resort var det hotellkomplex som öppnades 1869 och ligger inbäddat i en 500 000 kvadratmeter stor parkanläggning. Nybyggnaden utgörs av ett spa-torn på nio våningar som bildar ett såväl arkitektoniskt som luxuöst tillskott.

Vart och ett av de loftliknande ”torn”-rummen har stora fönster och balkonger som tar in den omgivande vida naturen direkt i hotellrummet. Helt i linje med hotellets motto att njuta och uppleva lyx skäms gästen bort med alla bekvämligheter som inredning i naturmaterial till sängar med reglerbar hårdhet. Det gäller även ljuset. Man lade stor vikt att kunna erbjuda en fokuserad och dynamisk belysning som står i samspel med skuggningar och kontraster. Därför installerades belysningsstyrsystemet ZBOX: När man kommer in är ljuset inbjudande, för tevetittande diskret, för att arbeta fokuserat, och på natten behagligt dämpat. Fyra CIRCLE manöverpaneler vid entrén, skrivbordet, sängen och i badrummet ger med en knapptryckning de ljusstämningar som önskas.

Namnet på den nya byggnaden är också ett koncept. I spa-sviterna har varje badrum har en egen anslutning till de varma källorna i Ragaz, duscharna förvandlas till ångbad om man så önskar, och nästan alla rum har en egen bastu. Dessutom finns också fristående whirlpool-badkar, och under äkta Swarovski-kristaller blir varje ”whirlpool-seans” en särskild njutning: De LED-downlights som är monterade över kristallerna trollar på begäran fram en röd-, grön-, gul- eller blåskimrande himmel. Snabbt, enkelt och med en enda Circle-manöverpanel går det att förvandla hela badrumsbelysningen, som består av Slotlight-ljuslinjer, Micros och Panos downlights, till en veritabel oas för välbefinnande.

Zumtobel. The Light.

share it


Belysningslösning
    PostNord
    Helsingborg, Svergie
    Byggherre: Catena
    Belysningsteknik: Zumtobel Group
    Elkonsult: Prenad
    Elinstallatör: Prenad
    Bilder: Daniel Nilsson
    Totalekonomin talade för Tecton



    När fastighetsbolaget Catena ville bygga en ny postterminal åt PostNord i Tostarp i Helsingborg, fick Bravida Prenad uppdraget att utföra el- och belysningsinstallationerna. Den nya terminalen är på 18 300 kvm och certifierad som Miljöbyggnad Silver. Catenas höga miljöambitioner bidrog till att det behövdes innovativa lösningar också för belysningen.
    Byggnaden har två stora hallar med relativt höga takhöjder. I den ena ska monteras en mängd avancerad maskinutrustning för sortering och övrig hantering av paket, så kraven på en god allmänbelysning var höga. Den andra hallen blir en lagerhall.
    "Av underlagen framgick att det ställdes krav på 300 lux i medelbelysning," berättar Marjan Hrovath, entreprenadchef på Prenad i Göteborg och ansvarig för valet av tekniklösningar i eldelen av projektet. "Det ställdes krav på avancerad styrning av armaturerna via rörelse- och dagsljussensorer och förutom LED-armaturerna skulle också en nödbelysning installeras."
    Byggherren, Catena, hade hört talas om Zumtobels systemlösning Tecton, som i det här projektet skulle kunna vara en smidig lösning för att integrera miljöeffektiva LED-armaturer, sensorer och nödbelysning på en och samma strömskena. Möjligheten att styra det hela via Zumtobels Litecomsystem och integrera detta med postterminalens övergripande styrsystem bidrog till Catenas intresse för den här lösningen.
    "Catena bad oss att titta närmare på Tecton och se vad den lösningen skulle innebära för installationskostnaderna," minns Marjan Hrovath.
    "Min och vår kalkylators första reaktion var att det här såg ut att vara en dyr lösning, men när vi analyserat Tectonlösningen noggrannare insåg vi att det fanns pengar att tjäna på det smidigare montaget. En högre kostnad för materielen kompenserades av den arbetstid vi skulle kunna spara in," förklarar Marjan Hrovath.

    Gemensamt montage
    Bland annat var det möjligheten att placera de 61 närvarosensorerna på Tectonskenan som tilltalade Prenad. Samma gäller terminalens 103 nödljusarmaturer. De utplacerades på lämpliga platser utefter Tecton-skenorna.
    Som normalbelysning installerades sammanlagt 342 Tectonarmaturer. Här hos Catena valdes bredstrålande armaturer med ett ljusflöde på hela 16 000 lumen och en effekt på 104 W. Färgtemperaturen är 4 000 Kelvin. 130 av armaturerna är av en extra bredstrålande variant som ger något lägre ljusflöde – 15 300 lumen.
    Det finns också Tectonarmaturer i ett flertal andra varianter – bredstrålande, smalstrålande, wallwashers och armaturer för hyllbelysning i affärslokaler, bland annat.
    Nödbelysningen i terminalen utgörs av 103 rena nödljusarmaturer, Tecton Resclite Pro Tec-GP med vardera 305 lumen i ljusflöde. I några fall, där det ställdes krav på 30 lux från nödljuset, matas armaturerna från ett centralt batteri, men via Tecton-skenan.

    Kommunicerar med andra system
    De 61 närvarosensorerna av modellen ED-PST TEC-GP är av passiv infraröd typ och klarar monteringshöjder upp till 16 meter. De är anpassade för Litecomstyrningen men fungerar också till Zumtobels styrsystem Litenet. Både Litecom och Litenet kan kommunicera med överordnade system för fastighetsautomation via BACnet-protokollet. I PostNords nya terminal i Helsingborg är det ett Siemens Desigo-system som Tectonskenan är ansluten till.
    Tectonskenan är själva grundbulten i den lösning som Prenad valde för Catenas nya terminal. Den är världens första lösning för belysningssystem med oavbrutna skenor som kan förlängas helt efter projektets behov, dras i långa rader eller via hörn- och T-kopplingar i den kombination som krävs vid varje tillfälle.
    "Skenorna har inbyggd matning av el och styrsignaler med elva olika poler. Det betyder att du inte bara kan strömförsörja och styra Tecton-armaturer utan samtidigt också hänga på sensorer och nödbelysningar på samma skena – och samtidigt ha förbindelser kvar för att använda skenan som en del i det allmänna fastighetsautomationssystemets datatrafik," förklarar Bo Hall, som är Zumtobels kundansvarige mot Bravida Prenad.

    Flexibelt montage
    Bo förklarar att armaturerna kan hängas på var som helst utefter Tectonskenan – flexibiliteten är inbyggd i konceptet, så att justeringar också kan göras i efterhand om en lokal får annan användning eller behoven av belysning varierar med verksamhetens art.
    "Skenan kan fästas direkt i taket, mot väggen eller pendlad i wire eller kedja," tillägger Bo Hall.
    Den nya postterminalen ska tas i bruk under hösten. Corona-pandemin har försenat en hel del av maskinleveranserna, men själva byggnaden är klar och besiktigad sedan början av augusti.
    "Arbetet med Tectonskenorna och deras utrustning har på hela taget gått riktigt bra. Mina montörer var lite avvaktande i början till att lära sig ett helt nytt installationssätt, men de lärde sig efter hand. Så förväntningarna om att det här skulle bli ett smidigare montage än med traditionell ledningsdragning och kabelstegar har inte kommit på skam," konstaterar Marjan Hrovath på Bravida Prenad.

    Zumtobel. The Light.

    share it


  • ZBOX
  • MELLOW LIGHT IV
  • LIGHT FIELDS
  • PANOS
  • TECTON
  • HELISSA
  • SLOTLIGHT II
  • MICROS
Sonne Lifestyle Resort Hotel
Mellau, Österrike
Byggherre: Hotel Sonne Mellau GmbH, Mellau (AT)
Arkitekt: Bernd Frick + Richard Winkel, Reuthe bei Bezau (AT)
Belysningsplanerare: Ing.-Büro Meusburger, Bezau (AT)
Elinstallatör: Elektro Willi, Andelsbuch (AT)
Bilder: Rafaella Proell, Jens Ellensohn
Ljus för njutning, upplevelser och rekreation

Arkitektoniskt är Hotel Sonne med fyra stjärnor plus en fröjd för ögat: Det nybyggda hotellet förenar arkitekturen i Vorarlberg med levnadskulturen i Bregenzerwald och internationellt kunnande. Den rektangulära, långsträckta byggnaden rymmer 38 generösa superiorrum och åtta penthousesviter – alla med balkong. Många ädla trätoner betonar hotellets samband med dess rötter i Bregenzerwald. Varma färgtoner som sand, rött och brunt dominerar interiören och sprider en harmonisk, behaglig atmosfär.

Att hållbar utveckling är centralt framgår i många detaljer. Därför ställdes också krav på ett effektivt belysningskoncept. Med diskret accentljus välkomnar downlightsystemet 2LIGHT Mini hotellgästerna i entré- och restaurangdelen liksom i konferensrummen. De väl avvägda andelarna riktat och diffust ljus ger rummen en behaglig och god belysning. På så sätt får gästen bästa möjliga ljuskvalitet med minimal energiförbrukning. Ett annat markant belysnings- och designelement bildar SLOTLIGHT-ljuslinjerna i entréhallen och i korridorerna. Det rena ljuset från de jämnt upplysta ljuslinjerna ger besökarna säker och tydlig vägledning till hotellrummen.

Men allra viktigast är kanske ljuset för stämningen och välbefinnandet i själva hotellrummen. Här måste belysningen kunna uppfylla de skiftande kraven under olika tider på dygnet. Här är enkla och intuitiva funktioner lika viktiga som emotionella ljusstämningar och resursskonande förbrukningsnivåer. Med tre förprogrammerade ljusstämningar erbjuder belysningsstyrsystemet ZBOX i sviterna alltid rätt ljus i reglerbart utförande – vilket ger en energibesparing på upp till 25 procent. CIRCLE manöverpanelerna välkomnar gäster att själva välja önskad ljus- och rumsstämning.

Zumtobel. The Light.

share it


Belysningslösning
Five-star Carlton Hotel
St. Moritz, Switzerland
Byggherre: Grand Hotel Tschuggen AG, Arosa (CH)
Arkitekt: Fanzun AG, Chur (CH)
Interior designer: Carlo Rampazzi, Ascona (IT)
The creme de la creme – in terms of safety, too

After extensive refurbishment, the Carlton St. Moritz presents itself as a boutique hotel with 60 luxury suites. As all suites face to the south, they provide not only a breathtaking view of Lake St. Moritz and the alpine panorama, but also demonstrate a high level of energy efficiency, as the rooms hardly need any heating.

The rooms have been fitted to offer guests all the amenities of a five-star establishment, including a contemporary lighting management system. Lighting scenes and brightness levels can be easily adjusted by means of intuitive use of the ZBOX lighting control system. Via several self-explanatory control points, guests can call up three pre-programmed lighting scenarios at the press of a button. With their markedly decreased brightness, the lighting scenes for the day differ considerably from those automatically activated via ZBOX Nightlogic. Via the LUXMATE bus, blinds control has been integrated as well.

In order to ensure their guests’ safety at the highest level even in emergency situations, the hotel management opted for a central ONLITE 720 emergency lighting system. Using this centrally controlled system, the complete emergency lighting can be straightforwardly monitored and maintained. Depending on the place of action, Zumtobel’s ARTSIGN, COMSIGN and PURESIGN luminaires show guests their way out of the hotel in an emergency.

Visible from the distance due to its exposed location on a hill, the hotel looks like a sparkling structure in the dark. Its façade is illuminated by PASO II recessed floor luminaires fitted with 20 W metal halide lamps, embracing the entrance with fascinating light.

Zumtobel. The Light.

share it


Lighting solution

Kommentarer/ Frågor?

Tack!

LAND
SOCIAL MEDIA
