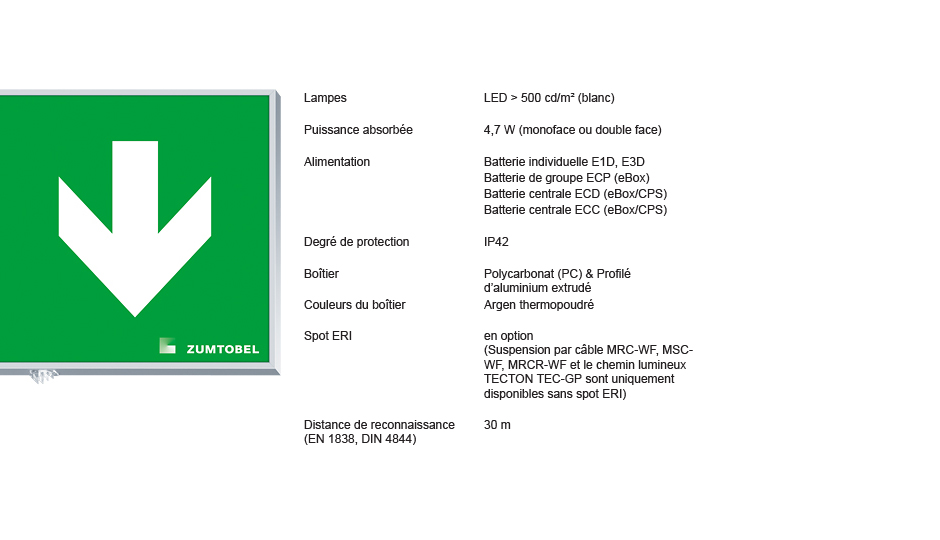

PURESIGN 150 P

ERI – Escape Route Illumination
Le spot ERI est un projecteur à LED efficace en énergie combiné avec une lentille brevetée. Cette lentille concentre le flux de 0,5 watt dans des cônes lumineux d’une puissance étonnante. Il suffit d’orienter la lentille pour adapter les cônes à la configuration du bâtiment. La lentille, spécialement développée pour les CROSSIGN 110 et 160 et PURESIGN 150 se charge du guidage du flux et assure un éclairage optimal du chemin de fuite. Le luminaire à pictogramme et le luminaire de sécurité forment ainsi un seul et même produit. Dans beaucoup de cas, un luminaire de sécurité supplémentaire devient superflu.

Platine LED
Avec seulement 3 watts de puissance connectée, le pictogramme est éclairé avec une luminance moyenne de 200 cd/m2 (500 cd/m2 dans la plage blanche) et une uniformité exceptionnelle. Ceci grâce aux techniques de guide optique spéciales.

Platine guide optique
La nouvelle structure optimisée, découpée
au laser, utilisée sur la platine guide optique
PURESIGN 150 perfectionne l’uniformité
de l’éclairage et augmente en même temps
l’efficacité énergétique du luminaire.

Spot LED
Avec une puissance connectée de seulement
0,5 watt, le projecteur éclaire jusqu’à 6,5
mètres de chemin de fuite. Orientés en sens
opposé, les deux spots peuvent donc éclairer
jusqu’à 13 mètres.

Lentille ERI
Le montage par encliquetage assure
la parfaite fixation de la lentille sur le
luminaire. Celle-ci peut être orientée
manuellement par pas de 90°.

Spot ERI
Sur la face inférieure des luminaires à
pictogramme CROSSIGN 110 et 160
ainsi que PURESIGN 150 se trouvent
deux spots LED, servant d’éclairage
de sécurité intégré.

Avec une largeur de seulement 20 mm, le PURESIGN 150 a une allure distinguée, même dans sa version double face. Il renferme une technique d’éclairage et de LED ultramoderne qui rétroéclaire le pictogramme avec une parfaite uniformité. Sur la face inférieure se trouvent deux spots ERI rotatifs, permettant d’adapter l’éclairage de sécurité à la configuration du bâtiment. Pour la nouvelle génération de ONLITE PURESIGN, la gamme existante a été élargie à quatre nouveaux types de montage : encastrement dans le mur, dans le plafond, montage apparent ou suspension par câble ainsi qu’à une version Remotebox.

Technique d’éclairage   Une platine LED efficace en énergie associée à un platine guide optique spécial constitue l’innovation technique. Une structure optimisée découpée au laser accroît l’efficacité énergétique et perfectionne l’uniformité de la luminance.

Luminance   En matière de technique d’éclairage, Zumtobel s’oriente sur les normes allemandes. Les luminaires à pictogramme répondent par exemple à une uniformité de 0,2 et présentent une luminance moyenne de 200 cd/m2 ou 500 cd/m2 dans la plage blanche, telles que l’exige la norme DIN 4844-1. Les luminaires dépassent donc largement les valeurs exigées en Europe par la norme EN 1838.

Montage mural
Avec le montage sans outil du luminaire à pictogramme, la sécurité et le design de qualité font leur entrée dans chaque bâtiment : le câblage s’effectue à l’aide de borniers d’installation standard. Le pictogramme du PURESIGN 150 s’installe sur le boîtier par simple encliquetage.

1 Encastrement dans le plafond MRC
2 Montage en plafonnier apparent MSC
3 Chemin lumineux TECTON TEC-GP
4 Suspension par câble ESI MRC-WF
5 Suspension par câble ASI MSC-WF
6 Suspension par câble RSI MRCR-WF
7 Montage mural 90° MS90°
8 Montage mural MSW
9 Montage mural MRW
