Trinos

IP65 LED-lichtlijnsysteem

Trinos

Trinos

IP65 LED-lichtlijnsysteem

Eindeloos: Voor het eerst heeft de klant de beschikking over een lichtoplossing die de flexibiliteit en functionaliteit van een draagrailsysteem combineert met de lange levensduur van een IP65-armatuur.

Bestendig: De unieke combinatie van drie afdichtcomponenten maakt duidelijk dat TRINOS op elk moment garant staat voor maximale bescherming en prestaties.

Trinos

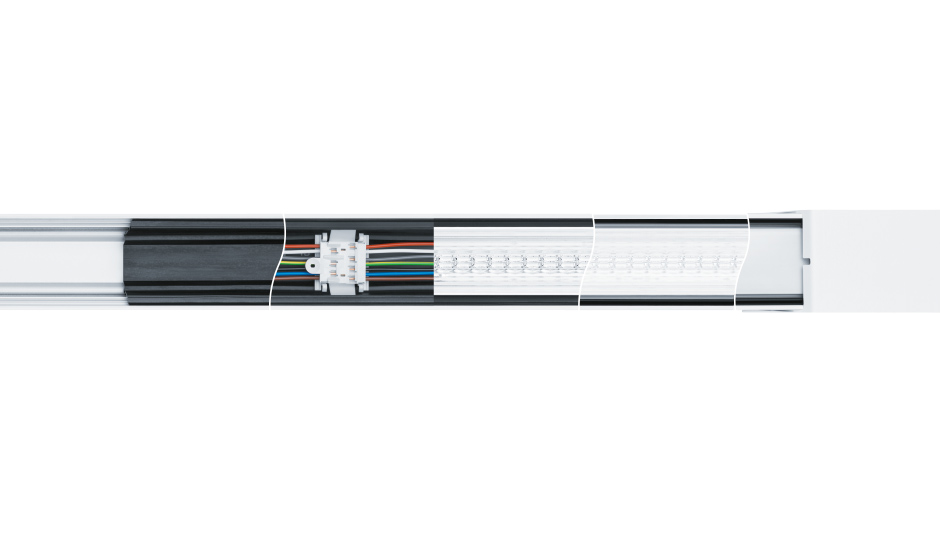

Industriële verlichting opnieuw gedefinieerd

Afdichtingsafdekking en afdichteindkap
LED-lichtbalk
Doorvoerbedrading
Afdichtprofie
Ophanging
en draagrail
Bescherming van de uiteinden
Bescherming van onderaf
Bescherming van bovenaf

Trinos

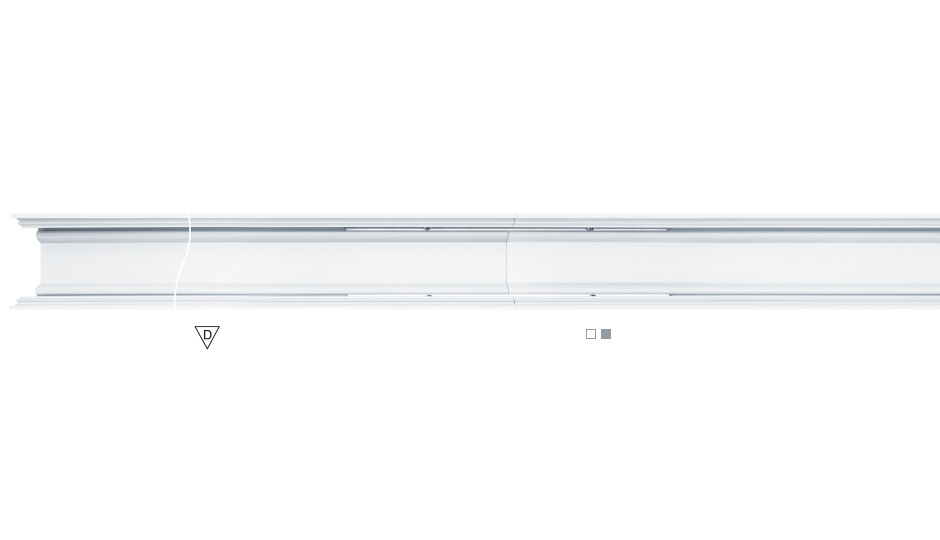

De draagrail

Draagrail in wit of zilver
Geschikt voor ontvlambare plaatsen volgens EN 60598-2-24

Bevestiging met Clix-techniek

Plafondinbouw met plafondmontageveer of als kabel of kettingophanging

Automatisch meegeleverd:
mechanische draagrailverbinder voor
stabiele verbindingsplaatsen
Aluminium met poedercoating:
licht, solide en corrosiebestendig

Trinos

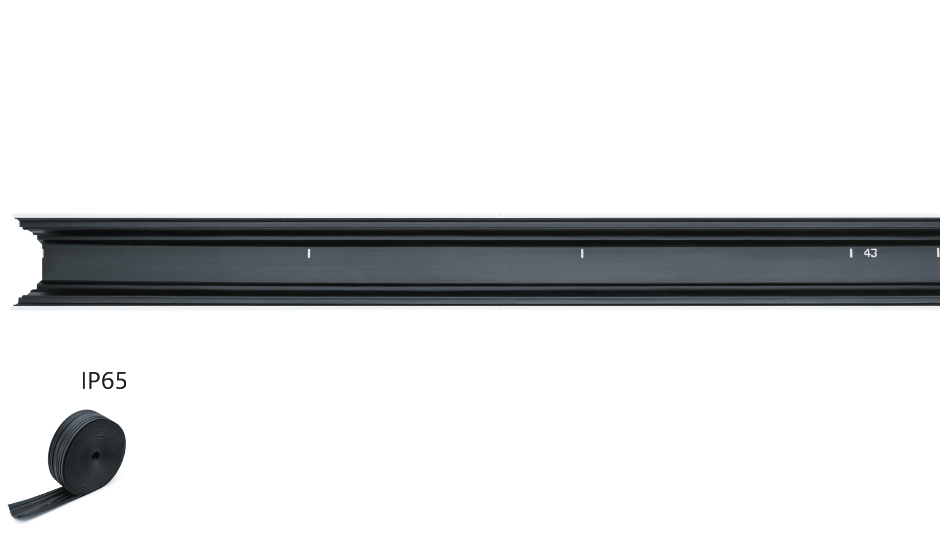

Het afdichtprofiel

IP65 Stofdicht en beschermd tegen straalwater



Tot 50 m afdichtprofiel op één rol

Weergave van resterende meters en markering in stappen van 250 mm voor een eenvoudige positionering van de metrische lichtbalken en van de lichtmodules
Perfecte afdichting van het verbindingspunt
bij een doorlopend afdichtprofiel
Thermoplastische elastomeren, kortweg TPE:
binnen de industrie jarenlang beproefd afdichtingsmateriaal, zwart gemaakt met roet voor een betere weerstand en UV-bescherming

Trinos

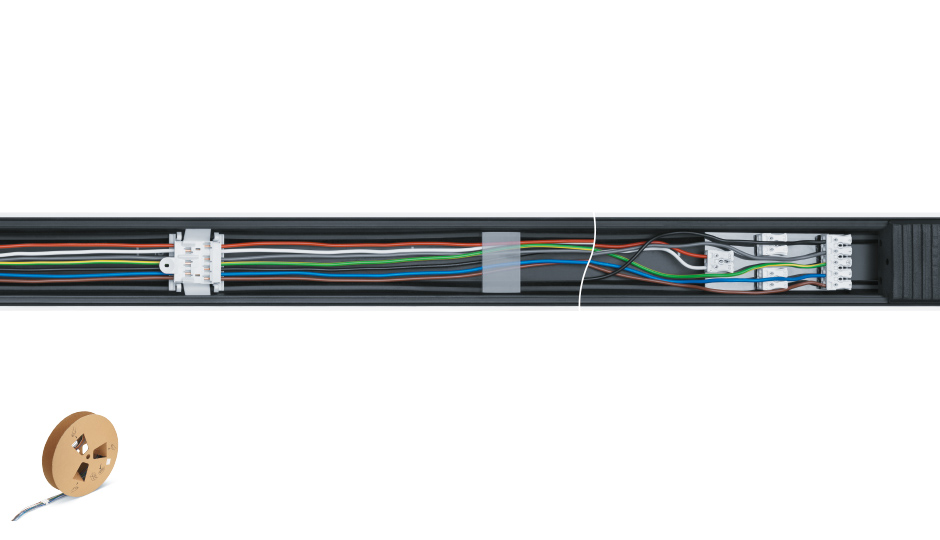

De doorvoerbedrading

Tot 50 m doorvoerbedrading op een rol
Vier optionele polen voor twee onafhankelijke noodverlichtingcircuits
(4 x 1,5 mm² ) bij de 11-polige bedrading
Voor aansluitingen voor netvoeding (5 x 2,5 mm² ) met apart schakelbare stroomcircuits voor eenvoudige lichtregelingen in derde-schakeling
Twee stuurleidingen voor de helderheidsregeling
(2 × 2,5 mm²)
Bij levering inbegrepen draadhouders:
2 stuks per bus bij een busafstand van 1,5 m
3 stuks per bus bij een busafstand van 2 m

Trinos

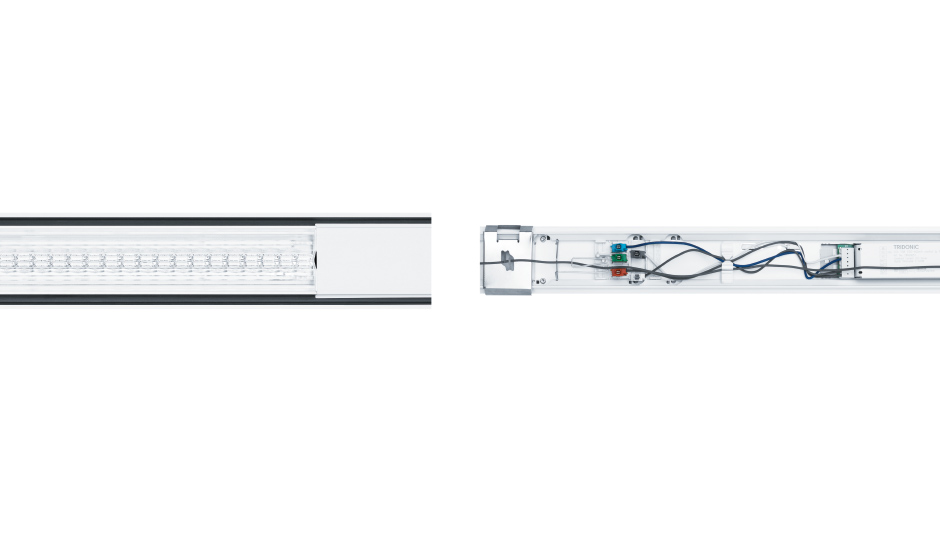

De LED-lichtbalk

Via DALI en DSI dimbaar LDE-voorschakelapparaat met geïntegreerde SwitchDim-functie voor het eenvoudig dimmen via standaardknop, geschikt voor gebruik in groepen of centrale accu-installaties

Optioneel: IVG-voorschakelapparaat
Stekkerbussysteem voor elektrische verbindingen, zonder gereedschap instellen van de fasen op de stekker
Balkveren voor een eenvoudige bevestiging in de draagrail die met een hoorbare "klik" veilig vastklikken
Afdekstrips in wit of zilver voor een egale overgang bij onderbroken lichtlijnen

Trinos

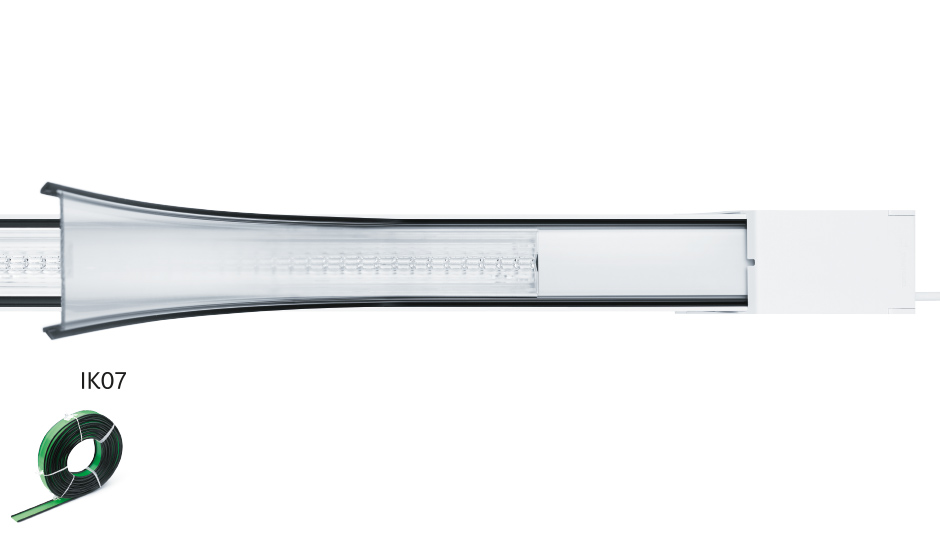

Afdichtingsafdekking en afdichteindkap

Invoer van de kabels naar behoefte aan de kopse kant of van bovenaf

Schokbestendig tot 2,0 joule schokenergie



Afdichtafdekking met bouwbeschermfolie
Afdichteindkap, beschermt beschermingsklasse IP65 aan de kopse kanten
Afdichtstrips voor het overkappen van de toevoer
Rolbare eindeloze optiek voor een perfecte afdichting van het systeem aan de onderkant van het armatuur over de volledige lengte

Trinos

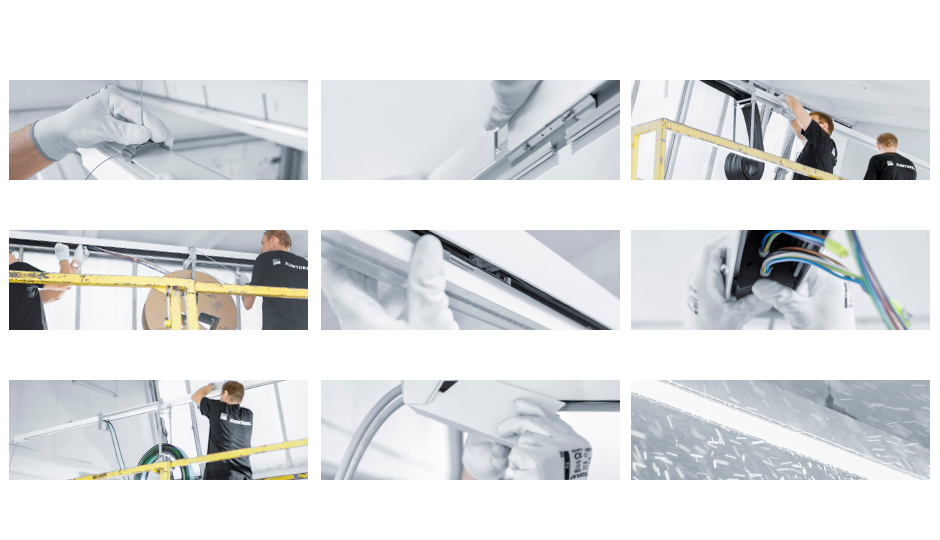

Montage: In een recordtijd tot 50 meter aan één stuk

9 De TRINOS-lichtlijn is nu vanaf alle kanten perfect beschermd.
8 Eindkap sluiten
7 Afdichtingsafdekking met behulp van de montagetool over de complete lengte van de lichtlijn bevestigen.
6 Eindkap plaatsen en vastschroeven. Vervolgens de foam-afdichting vastdrukken, de bekabeling invoeren en de toevoer plaatsen.
5  Lichtbalken voor elektrische en mechanische verbinding afhankelijk van de busafstanden positioneren. Het vastklikken in de draagrail vindt plaats door een hoorbare "klik".
4 Doorlopende bedrading met de montagetool plaatsen. Bussen en draadhouders worden eenvoudig vastgeklikt en naar de juiste positie verschoven.
3 Afdichtprofiel met behulp van de montagetool over de complete lichtlijnlengte bevestigen.
2 draagrails mechanisch verbinden.
1 draagrail met Clix-veer op plafond monteren of afhangen.

Trinos
