ARCOS

Système de projecteurs LED

Sensible et précis –
le système de projecteurs pour des
mises en scène lumineuses de haut niveau

ARCOS

Système de projecteurs

ARCOS

Système de projecteurs

ARCOS LED xpert | 22 W | superspot | blanc

ARCOS

Design

« Ensemble, nous voulions créer un produit que non seulement les directeurs de musée emploieraient pour leur salles d'exposition de prestige, mais que nous aussi pourrions utiliser. »
David Chipperfield
David Chipperfield Architects | Design

ARCOS

Design

  • Design minimaliste, formes claires et grande flexibilité

  • Une harmonie parfaite entre de subtiles accentuations lumineuses et un éclairage surfacique

  • L'accent est mis sur les objets exposés, la lumière et l'architecture sont là pour renforcer leur effet

  • ARCOS LED est le perfectionnement de la version classique et s'accompagne d'une grande variété d'accessoires

  • La technique d'éclairage raffinée met les objets les plus divers parfaitement en valeur

  • Une lumière sans rayonnement UV et IR ménage les objets d'exposition

  • Par rapport aux générations conventionnelles, l'innovante technique LED apporte une nette réduction de la consommation énergétique

ARCOS

Une gamme complète

Projecteur compact, graduable avec un excellent rendu des couleurs (Ra 98) et des tolérances chromatiques étroites (MacAdam 1 x 2) ; choix entre les versions superspot, spot, flood et wideflood, entre distribution ovale ou rectangulaire.

Ø 100 mm. Équipé de modules
LED de max. 22 W.

Projecteur à LED graduable pour un éclairage
d'accentuation ciblé aux contours parfaitement nets

Ø 100 mm. Pour modules
LED de max. 22 W.

Projecteur à LED graduable pour l'éclairage à grandes hauteurs ;
distribution lumineuse uniforme, remarquable rendu des couleurs
(Ra 98) et tolérances chromatiques étroites (MacAdam 1x2) ;
choix entre les versions Spot, Flood et Wideflood ainsi que distribution ovale ou rectangulaire.

Ø 120 mm. Pour modules
LED de max. 35 W.

Projecteur à LED graduable
pour un éclairage d’accentuation
précis et focalisable ainsi que
pour projections de gobo.

Ø 120 mm. Équipé de modules
LED de max. 30 W.

Projecteur à LED graduable
avec une teinte de lumière blanche
variable (tunableWhite).

Ø 120 mm. Équipé de modules LED
de max. 30 W.

ARCOS 2 LED xpert
ARCOS 2 LED xpert projecteur
ARCOS 3 LED xpert
ARCOS 3 LED xpert projecteur
ARCOS LED tunableWhite

ARCOS

Une gamme complète

Projecteur à LED graduable pour l‘éclairage de surfaces verticales ;
répartition de la lumière uniforme, remarquable rendu des couleurs (Ra 98)
et tolérances chromatiques étroites (MacAdam 1 et 2),
hauteur d’installation jusqu’à 4 m.

Ø 120 mm. Équipé de modules LED de 35 W. max.

Luminaire linéaire et graduable pour l’éclairage de grands pans de murs ; parfaite uniformité horizontale et verticale, bon rendu des couleurs (Ra > 90), hauteur d’installation jusqu’à 7 m. Longueur : 320 mm. Équipé de modules LED de max. 15 W.

Luminaire linéaire et graduable pour l’éclairage de grands pans de murs ; parfaite uniformité horizontale et verticale, bon rendu des couleurs (Ra > 90), hauteur d’installation jusqu’à 7 m. Longueur : 620 mm. Équipé de modules LED de max. 30 W.

ARCOS 3 LED xpert liteCarve®
Lèche-mur ARCOS à LED linéaire
Lèche-mur ARCOS à LED linéaire

ARCOS

ARCOS

ARCOS

Technologie durable, taille compacte

1. Design et fonctions

ARCOS xpert réalise l’accord parfait entre design et fonction. Tout aussi harmonieux que son prédécesseur traditionnel, le système de projecteurs à LED s’intègre dans des environnements divers. Conforme au crédo « design éprouvé, nouvelle technique », l’aspect de la nouvelle génération n’a pas changé, de sorte que la version LED se combine à merveille avec les solutions ARCOS traditionnelles. ARCOS xpert offre un maximum de flexibilité grâce à de nombreuses fonctions complémentaires :

  • Possibilité de blocage du projecteur
  • Projecteur graduable (sur le luminaire ou via DALI)
  • Porte-accessoires rotatif et lentille codée
  • Fonction Cool-Touch
  • Support pour un grand éventail d’accessoires
2. Le système optique

La combinaison de réflecteurs en polycarbonate de forme spéciale et de lentilles sélectionnées, adaptées au module LED, aboutit à une qualité de lumière remarquable : le projecteur à LED ARCOS xpert séduit par son absence d’éblouissement (source lumineuse masquée) ainsi que par une répartition précise et uniforme. L’ARCOS xpert se caractérise non seulement par son excellente qualité de lumière, mais également par son puissant éclairement au centre qui diminue en douceur vers les bords.
3. La source LED

Avec sa taille compacte, le module LED innovant est prédestiné pour l’éclairage d’accentuation. Son excellent rendu des couleurs (Ra 94 avec la couleur de lumière 930) et sa tolérance chromatique étroite (MacAdam 2) sont des atouts supplémentaires. La lumière exempte de rayonnements UV et IR ménage les objets d’exposition et évite un affadissement des couleurs. L’exceptionnelle qualité de lumière se déploie avantageusement dans le projecteur à LED ARCOS xpert.
4. Refroidissement passif

Dans l’application, la qualité dépend d’une bonne gestion thermique. Le projecteur à LED haute performance ARCOS xpert dispose d’un intelligent système de refroidissement passif qui maintient pareillement le flux et la durée de vie à un niveau élevé. De plus, la conception innovante du refroidissement permet de supprimer les fentes dans le corps du projecteur. Comme chez son prédécesseur traditionnel, le convertisseur du projecteur à LED dispose également d’une fonction Cool-Touch : l’ARCOS xpert peut ainsi à tout moment être réadapté aux conditions changeantes.
Design et fonctions
Le système optique
La source LED
Refroidissement passif

ARCOS

Technologie durable, flux élevé

1 Design et fonctions

Extérieurement, l'ARCOS 3 xpert se distingue de l'ARCOS 2 xpert uniquement par son diamètre un peu plus grand, les deux tailles se laissent ainsi parfaitement combiner. Plus encore : la gamme ARCOS avec ses produits aux formes similaires mais en différentes versions et puissances lumineuses, résout les tâches d'éclairage les plus diverses dans les musées et galeries et s'adapte à la perfection aux différentes hauteurs de salle et distances d'éclairage.
Avec des éclairements jusqu'à 2000 lumens, ARCOS 3 est idéal pour l'éclairage d'accentuation à grandes hauteurs.
Son énorme flexibilité repose sur les nombreuses fonctions additionnelles :

  • Possibilité de blocage du projecteur
  • Possibilité de gradation (sur le projecteur ou via DALI)
  • Porte-accessoires rotatif et lentille codée
  • Fonction Cool-Touch
  • Support pour un grand choix d'accessoires
2 Le système optique

En plus d'optiques à grille, comme grille annulaire ou grille nid d'abeilles, il existe également divers réflecteurs et feuilles spéciales pour l'ARCOS xpert. Leur combinaison permet de guider le flux, de limiter l'éblouissement et de créer des effets en fonction des besoins. Le cône lumineux est extrêmement uniforme avec des angles de rayonnement de 8° (Superspot) à 40° (Wideflood). La forme du cône lumineux peut être modifiée à l'aide de lentilles ovalisantes ou rectangulaires.
3 La source LED

L'innovant module LED permet un éclairage d'accentuation parfait : avec une température de couleur de 3000 K ou 4000 K, le projecteur affiche dans tous les spectres chromatiques un excellent rendu des couleurs de Ra 98 qu'il combine avec des tolérances chromatiques extrêmement étroites de MacAdam 1x2. Avec un excellent indice R9 de 98, les projecteurs à LED ARCOS satisfont aux plus hautes exigences en matière d'éclairage muséal.
4 Refroidissement passif

La puissance élevée du flux lumineux demande une gestion thermique adéquate. Zumtobel a conçu un système de refroidissement passif intelligent pour le projecteur à LED haute performance ARCOS xpert. Les fentes d'aération sur le corps ont pu être supprimées tout en assurant un flux lumineux maximal et une grande durée de vie. Comme dans d'autres modèles, le boîtier convertisseur du projecteur à LED dispose également de la fonction Cool-Touch : l'ARCOS xpert 3 se laisse ainsi facilement réorienter en cas de changement des conditions.
Design et fonctions
Le système optique
La source LED
Refroidissement passif

ARCOS

Projecteur pour les surfaces verticales

1. Design & fonctionnalité

ARCOS 3 xpert liteCarve® est un projecteur mais prend en charge les missions d’un lèche-mur. Cette solution d’éclairage visuellement homogène permet de mettre l’accent sur les éléments choisis et d’éclairer des surfaces verticales. ARCOS xpert répond entièrement aux attentes des architectes en termes d’effets lumineux, tout en assurant un design homogène. Outre l’ensemble des avantages fonctionnels d’un projecteur graduable et blocable à fonction Cool Touch, ARCOS 3 xpert liteCarve® offre également un plus non négligeable en matière de flexibilité par rapport aux lèche-mur linéaires grâce à sa tête d’éclairage rotative et inclinable.
2. La source de lumière LED

Avec son excellent rendu des couleurs de Ra 98 et sa tolérance des couleurs très étroite de MacAdam 1 et 2, le module LED innovant Xicato Artist offre une qualité lumineuse particulièrement importante. De cette manière, le projecteur liteCarve® s’intègre parfaitement dans la gamme de produits ARCOS xpert, qui se veut la solution parfaite pour les concepts d’éclairage complets.
3. & 4. Le système optique

La technologie de réflecteurs brevetée liteCarve® vient bousculer l’ordre établi des catégories de luminaires existantes. En effet, c’est la première fois qu’un projecteur est à même d’éclairer parfaitement des surfaces verticales. Cela est possible grâce à la combinaison de la lentille spéciale et du réflecteur unique à géométrie variable, qui dirige la lumière de la source lumineuse ponctuelle LED de manière totalement indirecte et ciblée sur les surfaces verticales.
Design & fonctionnalité
La source de lumière LED
Le système optique

ARCOS

Lèche-mur

ARCOS LED xpert | 22 W | superspot
Lèche-mur ARCOS LED linéaire | 30 W | longueur : 620 mm

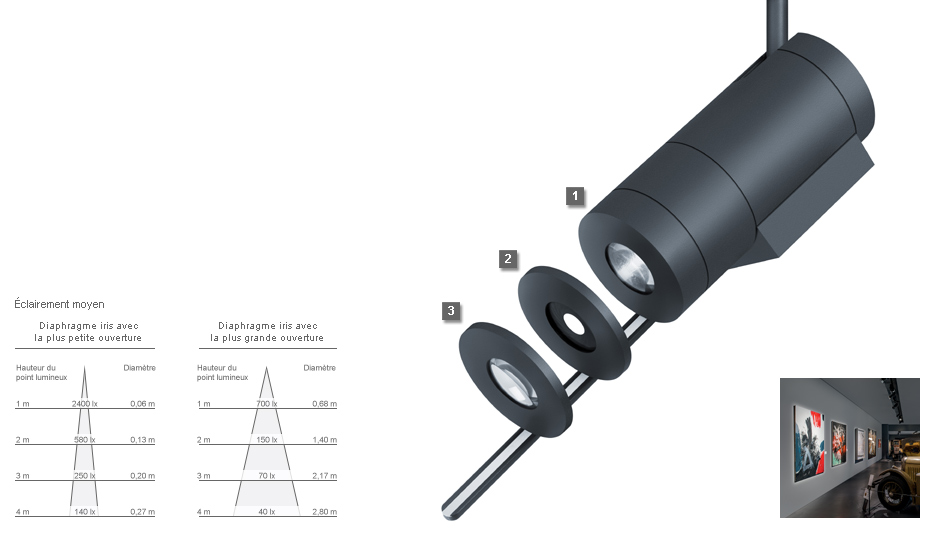

ARCOS

L'expert compact des contours nets

Reprenant les qualités du projecteur ARCOS 2 xpert, le projecteur de projection tout aussi compact met les objets d'exposition parfaitement en scène – avec des contours précis, une répartition lumineuse homogène et un faible éclairage des murs. Il doit sa grande flexibilité aux lentilles à réglage mécanique qui confèrent aux faisceaux parallèles la forme désirée.
Les projecteurs sculpturaux avec système de lentilles focalisable permettent un éclairage remarquablement vivant dessinant les contours des objets et des tableaux avec une parfaite netteté.
1 | Bague avant avec condenseur
2 | Diaphragme iris réglable
     (en alternative : diaphragme
     à ouverture variable)
3 |Lentille à foyer réglable
2 LED xpert projecteur

ARCOS

L’outil d’éclairage précis pour toutes les exigences

Lèche-mur (linéaire)
Lèche-mur
(cylindrique)
Projection
Wideflood (32° à 40°)
Flood (22° à 30°)
Spot/Mediumspot (11° à 15°)
Superspot (8° à 10°)

ARCOS

L'outil d'éclairage précis pour toutes les tâches d'éclairage

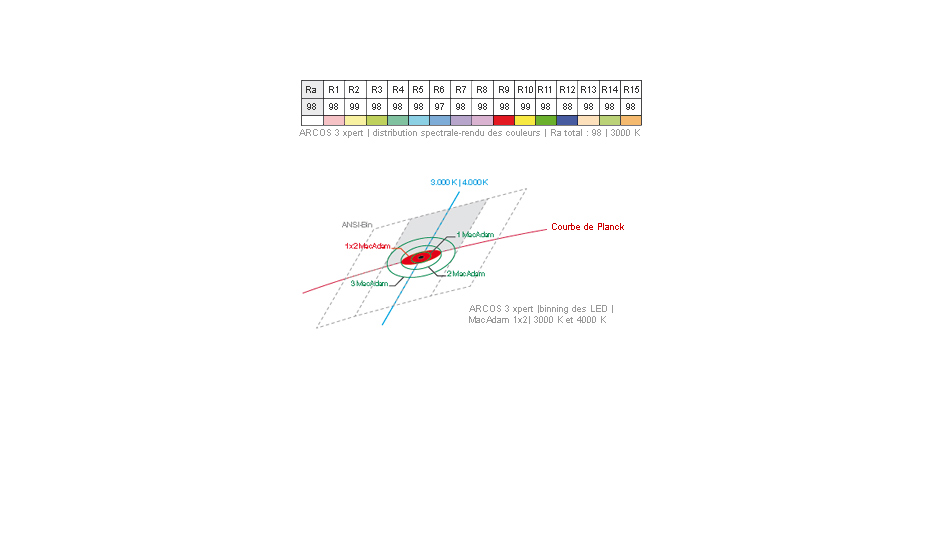

Une exigence fondamentale dans l‘éclairage de musées et d‘expositions est une lumière parfaite, sans éblouissement. À cet effet, ARCOS utilise des bagues de réglage, des réflecteurs spéciaux, des paralumes et des grilles. Pour réagir de manière flexible á des tâches d‘éclairage changeantes, les unités optiques sont facilement échangeables sans outil.

L‘adaptation parfaite du module LED Xicato Artist au système optique assure un maximum de précision, d‘uniformité et d‘intensité. La ­tolérance des couleurs extrêmement faible est définie sur une ellipse MacAdam de niveau 1 x 2. Le rendu des couleurs de Ra 98 est, quant à lui, presque impossible à dépasser. Un indice R9 de 98 satisfait aux plus hautes exigences en matière d'éclairage muséal. Le spectre identique des couleurs permet de parfaitement combiner ARCOS LED 2 et 3.

ARCOS

Des accessoires conçus pour des mises en scène parfaites

Grand choix d’accessoires. Une fl exibilité imbattable

Dans les musées et expositions, une des principales tâches de l‘éclairage est de mettre en valeur le message ou la forme des pièces d‘exposition. Souvent, d‘infimes nuances de matière ou de couleur déterminent leur effet. Avec son grand choix d‘accessoires, ARCOS offre les meilleures conditions pour satisfaire entièrement toutes les exigences en quelques opérations. Pour une mise en scène parfaite, il dispose de quatre lentilles, de quatre réflecteurs amovibles, d‘un accessoire lèche-mur, d‘un support pour feuilles, de deux filtres spéciaux, de deux grilles de défilement ainsi que d‘un volet coupe-flux. Toutes les lentilles sont échangeables sans outil et peuvent être combinées dans un porte-accessoire rotatif. Avec cette impressionnante diversité d‘accessoires, le système de projecteurs ARCOS LED est l‘instrument idéal pour des mises en scène parfaites, tant au niveau de la flexibilité qu‘à celui de la qualité de lumière. Grâce au codage des lentilles, la position exacte de l‘accessoire est maintenue même après un changement de lampe ou de réflecteur.

ARCOS

Des accessoires conçus pour des mises en scène parfaites

Support pour feuilles spéciales
Filtre de conversion 4000 K
Température de couleur 3000 K
Lentille rectangulaire 55° x 70°
Lentille ovalisante 50°
Lentille ovalisante 30°
Lentille diffusante
ARCOS sans lentille

ARCOS

Applications

ARCOS
