ARCOS

LED-Strahlersystem

Sensibel und präzise –
das Strahlersystem für
hochwertige Lichtinszenierung

ARCOS

Strahlersystem

ARCOS

Strahlersystem

ARCOS LED xpert | 22 Watt | Superspot | weiß

ARCOS

Design

David Chipperfield
David Chipperfield Architects | Design
„Gemeinsam wollten wir ein Produkt kreieren, das nicht nur Museumsdirektoren in hochwertigen Ausstellungsräumen einsetzen würden, sondern auch wir selbst.“

ARCOS

Design

  • Minimalistisches Design und klare Formen bei hoher Flexibilität

  • Perfekter Einklang von fein akzentuierter und großflächiger Beleuchtung

  • Ausstellungsobjekte rücken in den Vordergrund – in ihrer Wirkung verstärkt durch Licht und Architektur

  • ARCOS LED als Weiterentwicklung der konventionellen Ausführung mit vielfältigem Zubehör

  • Ausgefeilte Lichttechnik setzt unterschiedlichste Objekte optimal in Szene

  • UV- und IR-freies Licht schont Ausstellungsstücke

  • Durch innovative LED-Technik deutliche Reduktion des Energieverbrauchs gegenüber der konventionellen Generation

ARCOS

Die ganze Bandbreite

Kompakter, dimmbarer LED-Strahler
mit hervorragender Farbwiedergabe
(Ra 98) und engen Farbtoleranzen
(MacAdam Stufe 1 x 2); wahlweise
in der Ausführung Superspot, Spot,
Flood, Wideflood sowie mit ovaler
und rechteckiger Lichtverteilung.

Ø 100 mm. Bestückung mit
LED-Modulen bis 22 W.

Dimmbarer LED-Strahler für
fokussierte, konturenscharfe
Akzentbeleuchtung.

Ø 100 mm. Bestückung mit
LED-Modulen bis 22 W.

Dimmbarer LED-Strahler für
die Beleuchtung aus großer Höhe;
gleichmäßige Lichtverteilung, hervorragende Farbwiedergabe (Ra 98)
und enge Farbtoleranzen (MacAdam Stufe 1 x 2);
wahlweise in der Ausführung Superspot, Spot, Flood,
Wideflood sowie mit ovaler und rechteckiger Lichtverteilung.

Ø 120 mm. Bestückung mit
LED-Modulen bis 35 W.

Dimmbarer LED-Strahler für
fokussierte, konturenscharfe
Akzentbeleuchtung und
Goboprojektionen.

Ø 120 mm. Bestückung mit
LED-Modulen bis 30 W.

Dimmbarer LED-Strahler mit
variablen weißen Lichtfarben
(tunableWhite).

Ø 120 mm. Bestückung mit
LED-Modulen bis 30 W.

ARCOS 2 LED xpert
ARCOS 2 LED xpert Projektion
ARCOS 3 LED xpert
ARCOS 3 LED Projektion
ARCOS LED tunableWhite

ARCOS

Die ganze Bandbreite

Dimmbarer LED-Strahler für die Beleuchtung vertikaler Flächen;
gleichmäßige Lichtverteilung, hervorragende Farbwiedergabe (Ra 98)
und enge Farbtoleranzen (MacAdam Stufe 1 x 2), Installationshöhe bis zu 4 m.

Ø 120 mm. Bestückung mit LED-Modulen bis 35 W.

Lineare, dimmbare Leuchte zur Ausleuchtung großer Wandflächen; ­horizontal wie vertikal exzellente Gleichmäßigkeit, gute Farbwieder- gabe (Ra > 90), Installationshöhe
bis zu 7 m. Baulänge 320 mm. Bestückung mit LED-Modulen bis 15 W.

Lineare, dimmbare Leuchte zur Ausleuchtung großer Wandflächen; ­horizontal wie vertikal exzellente Gleichmäßigkeit, gute Farbwiedergabe (Ra > 90), Installationshöhe bis zu 7 m. Baulänge 620 mm. Bestückung mit LED-Modulen bis 30 W.

ARCOS 3 LED xpert liteCarve®
ARCOS LED Wandfluter linear
ARCOS LED Wandfluter linear

ARCOS

ARCOS

ARCOS

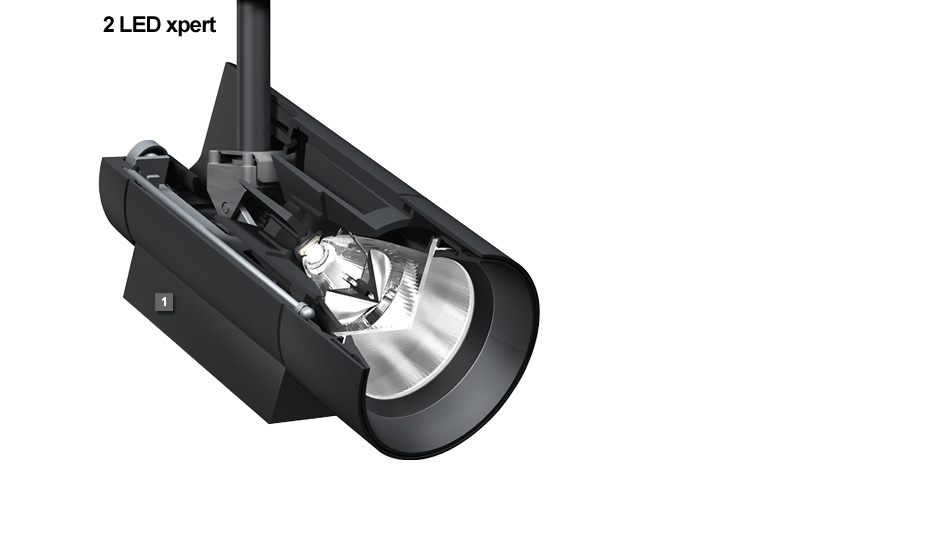

Nachhaltige Technologie, kompakte Baugröße

1. Design & Funktionen

ARCOS xpert bringt Design und Funktion perfekt in Einklang. Genauso harmonisch wie sein konventioneller Vorgänger integriert sich das LED-Strahlersystem in verschiedene Umgebungen. Gemäß dem Credo „bewährtes Design, neue Technik“ wurde das Erscheinungsbild bei der neuen Generation beibehalten, sodass sich die LED-Version problemlos mit konventionellen ARCOS-Lichtlösungen kombinieren lässt. ARCOS xpert bietet ein Maximum an Flexibilität – aufgrund vielfältiger Zusatzfunktionen:

  • Strahler arretierbar
  • Strahler dimmbar (an der Leuchte oder über DALI)
  • Drehbarer Zubehörhalter und kodierte Linse
  • Cool-Touch-Funktion
  • Halter für eine große Palette an Zubehör
2. Das optische System

Die – auf das LED-Modul abgestimmte – Kombination speziell geformter Polycarbonat-Reflektoren und ausgewählter Linsenoptiken, führt zu einer ausgezeichneten Lichtqualität:
Der LED-Strahler ARCOS xpert begeistert durch seine exzellente Entblendung (ohne sichtbare Lichtquelle) sowie durch die präzise und gleichmäßige Lichtverteilung. Die hohe Lichtstärke in der Mitte, die sich sanft zum Rand hin vermindert, ist ein weiteres Charakteristikum des ARCOS xpert mit seiner hohen Lichtqualität.
3. Die LED-Lichtquelle

Das innovative LED-Modul mit seiner kompakten Baugröße ist prädestiniert für die Akzentbeleuchtung. Dazu tragen ebenfalls die exzellente Farbwiedergabe (Ra 94 bei Lichtfarbe 930) und enge Farbtoleranz (MacAdam Stufe 2) bei.
Zudem schont das UV- und IR-freie Licht die Exponate und verhindert ein Ausbleichen der Farben. Lichtqualität vom Feinsten, die im LED-Strahler ARCOS xpert überzeugt.
4. Passive Kühlung

Die Qualität in der Anwendung hängt vom optimalen Thermomanagement ab. Der LED-Hochleistungsstrahler ARCOS xpert verfügt über ein intelligentes Passiv-Kühlsystem, sodass Lichtstrom und Lebensdauer auf gleich hohem Niveau bleiben. Zudem können aufgrund der innovativ ausgelegten Kühlung die Schlitze im Gehäuse entfallen. Wie bei seinem konventionellen Vorgänger verfügt auch die Konverterbox des LED-Strahlers über eine Cool-Touch-Funktion: So lässt sich der ARCOS xpert bei veränderten Gegebenheiten jederzeit wieder passgenau ausrichten.
Design & Funktionen
Das optische System
Die LED-Lichtquelle
Passive Kühlung

ARCOS

Nachhaltige Technologie, hohe Lichtleistung

1. Design & Funktionen

ARCOS 3 xpert lässt sich rein äußerlich nur durch den etwas größeren Durchmesser von ARCOS 2 xpert unterscheiden - ideal für die Kombination beider Baugrößen in einem Raum. Mehr noch: Die formal konsistente ARCOS Produktreihe mit ihren verschiedenen Ausformungen und Lumenpaketen löst unterschiedlichste Beleuchtungsaufgaben in Museen und Galerien, geht dabei perfekt auf die verschiedenen Raumhöhen und Beleuchtungsdistanzen ein.
Mit Beleuchtungsstärken bis zu 2000 Lumen steht ARCOS 3 für die perfekte Akzentbeleuchtung aus großen Höhen.
Das Maximum an Flexibilität beruht auf vielseitigen Zusatzfunktionen:

  • Strahler arretierbar
  • Strahler dimmbar (an der Leuchte oder über DALI)
  • Drehbarer Zubehörhalter und kodierte Linse
  • Cool-Touch-Funktion
  • Halter für eine große Palette an Zubehör
2. Das optische System

Neben Louvre-Optiken wie Ring- oder Wabenraster gibt es für ARCOS xpert auch verschiedene Reflektoren und Spezialfolien. Durch deren Kombination lassen sich Lichtlenkung, Entblendung und Effekt bedarfsgerecht gestalten. Bei einer hohen Gleichmäßigkeit im Lichtkegel reichen die Ausstrahlungswinkel von 8° (Superspot) bis 40° (Wideflood). Die Form der Lichtkegel lässt sich über Oval- oder Rechtecklinsen verändern.
3. Die LED-Lichtquelle

Das innovative LED-Modul führt die Akzentbeleuchtung zur Perfektion: Der Strahler erzielt bei Farbtemperaturen von sowohl 3000 K als auch 4000 K in allen Farbspektren eine exzellente Farbwiedergabe von Ra 98 und kombiniert diese mit einer super engen Farbtoleranz von MacAdam Stufe 1 x 2. Mit einem außerordentlichen R9-Wert von 98 erfüllen ARCOS LED-Strahler die höchsten Anforderungen der Museumsbeleuchtung.
4. Passive Kühlung

Mit der Stärke des Lumenpaketes steigen die Anforderungen an das Thermomanagement. Trotz hoher Leistung ist es gelungen, den LED-Hochleistungsstrahler ARCOS xpert über ein intelligentes Kühlsystem passiv zu kühlen. So können die Lüftungsschlitze im Gehäuse entfallen und dennoch ist sichergestellt, dass Lichtstrom und Lebensdauer ein Maximum erreichen. Wie in anderen Bauformen, verfügt die Konverterbox des LED-Strahlers über eine Cool-Touch-Funktion: So lässt sich der ARCOS xpert 3 bei veränderten Gegebenheiten jederzeit neu ausrichten.
Design & Funktionen
Das optische System
Die LED-Lichtquelle
Passive Kühlung

ARCOS

Strahler für vertikale Flächen

1. Design & Funktion

ARCOS 3 xpert liteCarve ® übernimmt die Pflichten eines Wandfluters, ist aber ein Strahler. So ist es möglich, mit einer optisch durchgängigen Lichtlösung sowohl Akzente zu setzen als auch vertikale Flächen auszuleuchten. ARCOS xpert erfüllt damit den Wunsch vieler Architekten nach unterschiedlichen Lichtwirkungen bei zugleich einheitlichem Design. Neben sämtlichen funktionalen Vorteilen eines dimmbaren und arretierbaren Strahlers mit Cool-Touch-Funktion bietet ARCOS 3 xpert liteCarve ® mit seinem dreh- und schwenkbaren Lichtkopf gegenüber linearen Wandflutern ein zusätzliches Plus an Flexibilität.
2. Die LED-Lichtquelle

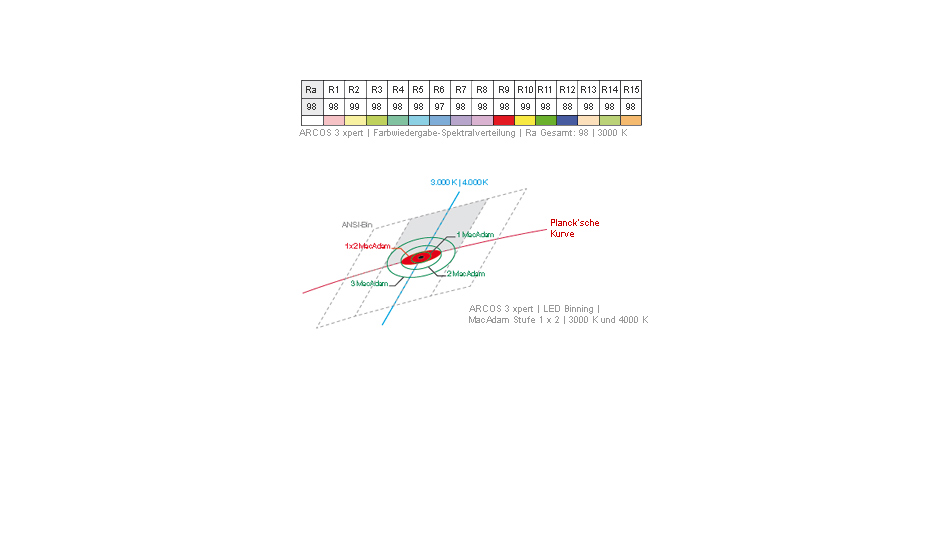

Mit einer ausgezeichneten Farbwiedergabe von Ra 98 und der superengen Farbtoleranz von MacAdam Stufe 1 x 2 garantiert das innovative LED-Modul Xicato Artist eine durchwegs hohe Lichtqualität. Damit reiht sich der
liteCarve®-Strahler optimal in die ARCOS xpert Produktfamilie ein, die sich als perfekte Lösung für ganzheitliche Lichtkonzepte präsentiert.
3. & 4. Das optische System

Die patentierte liteCarve®-Reflektortechnologie löst die starre Ordnung bestehender Leuchten-Kategorien auf. Denn erstmals ist ein Strahler in der Lage, vertikale Flächen perfekt auszuleuchten. Möglich wird dies durch die Kombination aus einer Speziallinse und dem einzigart igen Freiformreflektor, der das Licht von der vorgesetzten LED-Punktlichtquelle vollständig indirekt und zielgerichtet auf die vertikalen Flächen lenkt.
Design & Funktion
Die LED-Lichtquelle
Das optische System

ARCOS

Wandfluter

ARCOS LED xpert | 22 Watt | Superspot
ARCOS LED Wandfluter linear | 30 Watt | Länge 620 mm

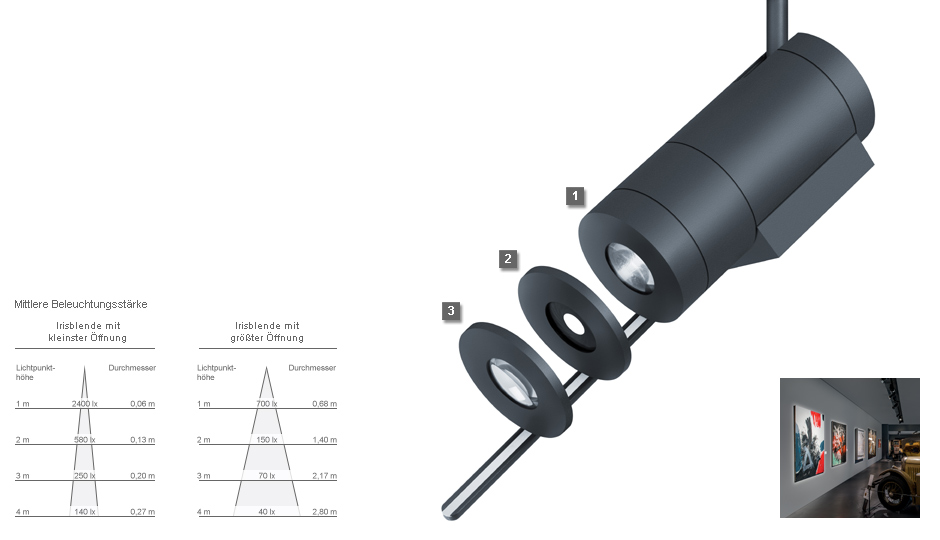

ARCOS

Kompakter Experte für scharfe Konturen

1 | Frontring mit Kondensorlinse
2 | einstellbare Irisblende
2 | (alternativ: Konturenblende)
3 | einstellbare Fokus-Linse
Die Konturenstrahler
mit fokussierbarem Linsensystem erlauben eine einzigartig erlebnisbetonte, randscharfe Beleuchtung von Objekten und Bildern.
2 LED xpert Projektionsstrahler
Basierend auf den Qualitäten des ARCOS 2 xpert Strahlers, setzt der ebenso kompakte Projektionsstrahler die Exponate perfekt in Szene – mit scharfen Konturen, gleichmäßiger Lichtverteilung und gleichzeitig geringer Beleuchtung der Wandflächen. Hohe Flexibilität entsteht durch mechanisch verstellbare Linsen, die dem parallel abstrahlenden Licht die gewünschte Form geben.

ARCOS

Das präzise Lichtwerkzeug für jede Beleuchtungsaufgabe

Superspot (8° bis 10°)
Spot/Mediumspot
(11° bis 15°)
Flood (22° bis 30°)
Wideflood (32° bis 40°)
Projektion
Wandfluter
(rotationssymmetrisch)
Wandfluter (asymmetrisch linear)

ARCOS

Das präzise Lichtwerkzeug für jede Beleuchtungsaufgabe

Eine wichtige Anforderung an die Beleuchtung in Museen und Aus­stellungen: perfektes, blendfreies Licht. ARCOS setzt zu diesem Zweck Frontringe, spezielle Reflektoren und Hochkontrast­blenden sowie Raster ein. Um flexibel auf wechselnde Beleuchtungs­aufgaben zu agieren, lassen sich die optischen Einheiten werkzeuglos aus­tauschen.

Die perfekte Abstimmung von LED-Modul Xicato Artist und optischem System führen zu höchster Präzision, Homogenität und Intensität. Die Farbtoleranz ist außerordentlich gering und wird auf der MacAdam-Ellipse mit der Stufe 1 x 2 definiert. Auch die Farbwiedergabe von Ra 98 ist kaum mehr zu übertreffen. Ein R9-Wert von 98 erfüllt die höchsten An­for­de­rungen der Museumsbeleuchtung. Durch das identische Farb­spektrum sind ARCOS LED 2 und 3 perfekt miteinander kombinierbar.

ARCOS

Durchdachtes Zubehör für perfekte Inszenierungen

Vielfältiges Zubehör. Unschlagbare Flexibilität

Als wichtigste Beleuchtungsaufgabe in Museen und Ausstellungen gilt es, die Aussage oder die Form eines Exponats optimal zur Geltung zu bringen. Hierbei entscheiden oft feinste Nuancen der Materialität oder Farbigkeit über die Wirkung. ARCOS bietet hier mit seiner großen Palette an Zubehör beste Voraussetzungen, um mit wenigen Hand­griffen jede Anforderung zielgerichtet zu lösen. Für die perfekte Inszenierung stehen zur Verfügung: vier Linsen, vier Wechsel­reflek­toren, ein Wandfluter-Vorsatz, ein Folienhalter, zwei Spezialfilter, zwei Raster zur Entblendung sowie eine Abblendklappe. Alle Linsen lassen sich werkzeuglos austauschen und in einem drehbaren Zubehör­halter kombinieren. Mit dieser Zubehörvielfalt wird das Strahlersystem zu ­einem Werkzeug der perfekten Inszenierung: in punkto Flexibilität ebenso wie bei der Lichtqualität. Aufgrund der Kodierung der Linsen bleibt die exakte Zubehörstellung auch nach einem Leuchtmittel- oder Reflektorwechsel erhalten.

ARCOS

Durchdachtes Zubehör für perfekte Inszenierungen

ARCOS ohne Linse
Weichzeichnerlinse
Ovallinse 30°
Ovallinse 50°
Rechtecklinse 55° x 70°
Farbtemperatur 3.000 K
Konversionsfilter 4.000 K
Halter für Spezialfolien

ARCOS

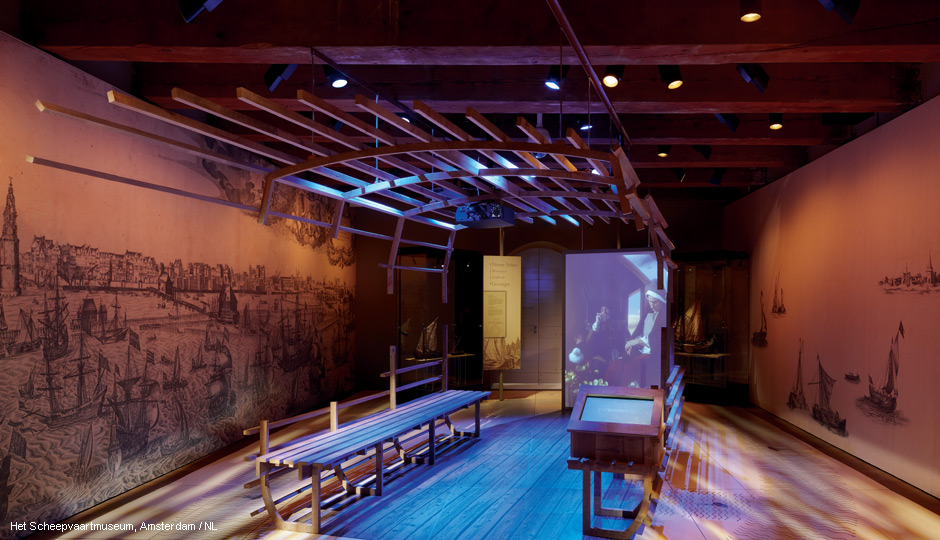

Anwendungen

ARCOS
