TECTON

Lichtlijnsysteem

TECTON

Lichtlijnsysteem

TECTON

Lichtlijnsysteem

Eén systeem, meerdere opties

TECTON

Licht voor presentatie en verkoop

TECTON

Licht voor industrie en techniek

TECTON

Design

“Een democratisch design” – voor ons betekent dit dat bij de ontwikkeling van armaturen vooral een product moet worden gecreëerd dat een optimale verlichting garandeert, ongeacht of het een fabriek of winkelcentrum betreft. TECTON vervult complexe functies – efficiënt en op de achtergrond.

DESIGN TECTON

Nicholas Thomas Grimshaw & Partners
Billings Jackson Design (LED)

TECTON

Overzicht

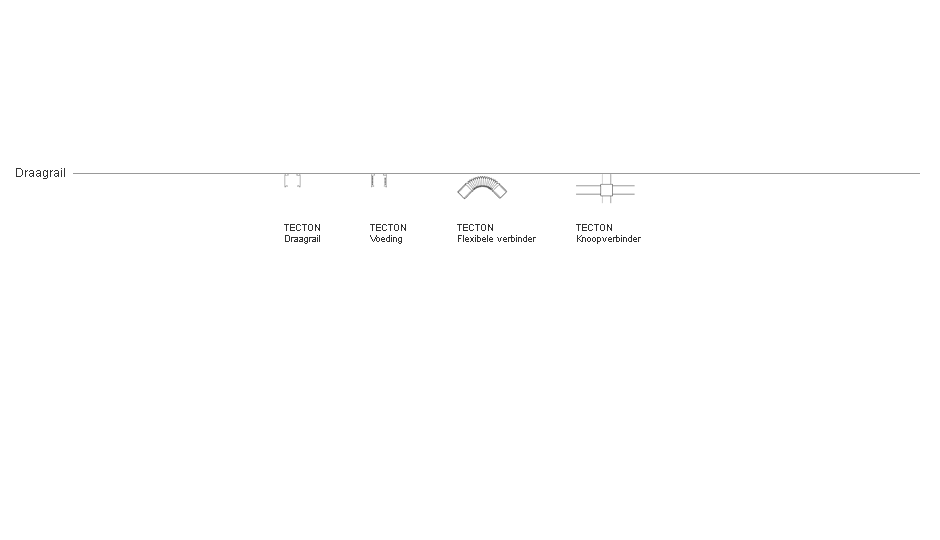

  1

Draagrail



Draagrailsysteem
Montageopties
Verbinders

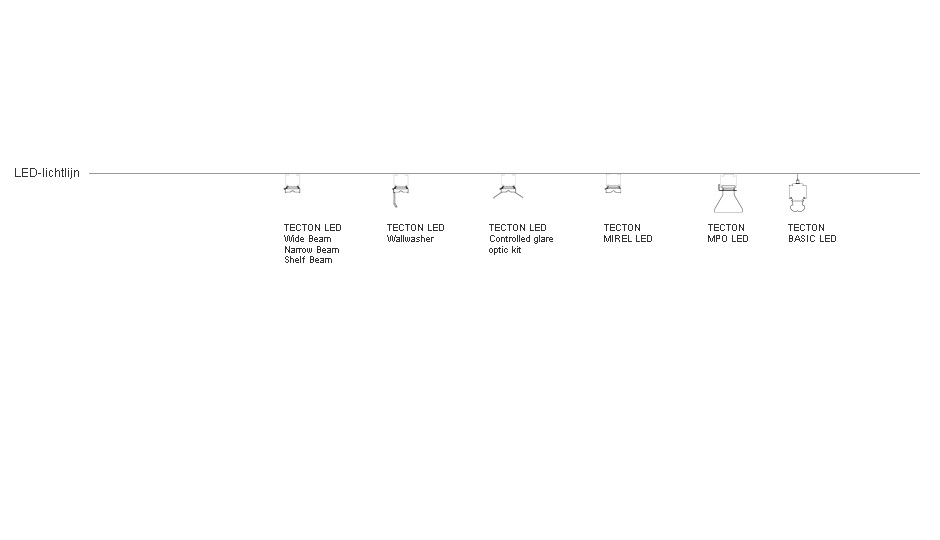

2

LED-lichtlijn



TECTON LED Design
TECTON LED Techniek
Energie-efficiëntie
TECTON LED SINGLE
TECTON BASIC LED
3

T16/T26-lichtlijn



Lichtlijndesign
Lichtbalktechniek
Efficiënt gebruik van fluorescentielampen

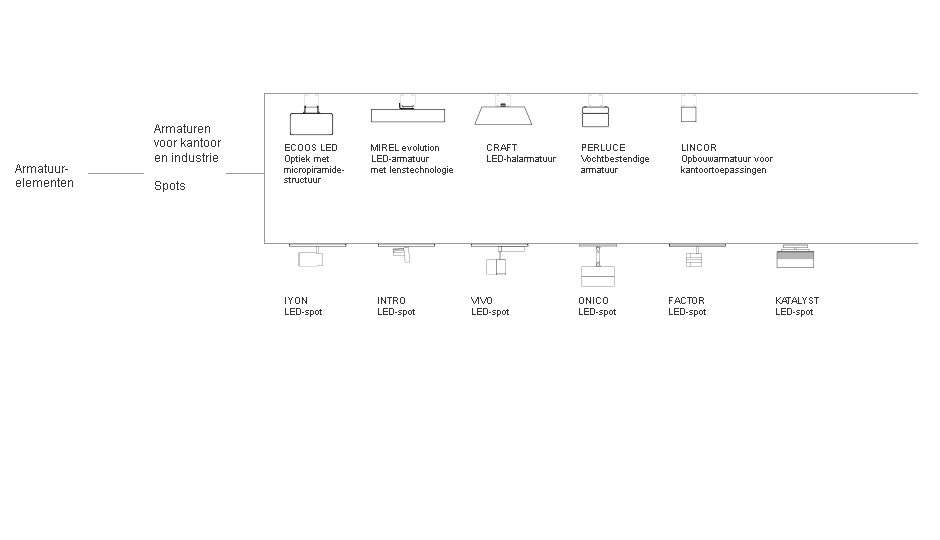

4

Lichtmodules



Decoratieve optieken
Spotprogramma

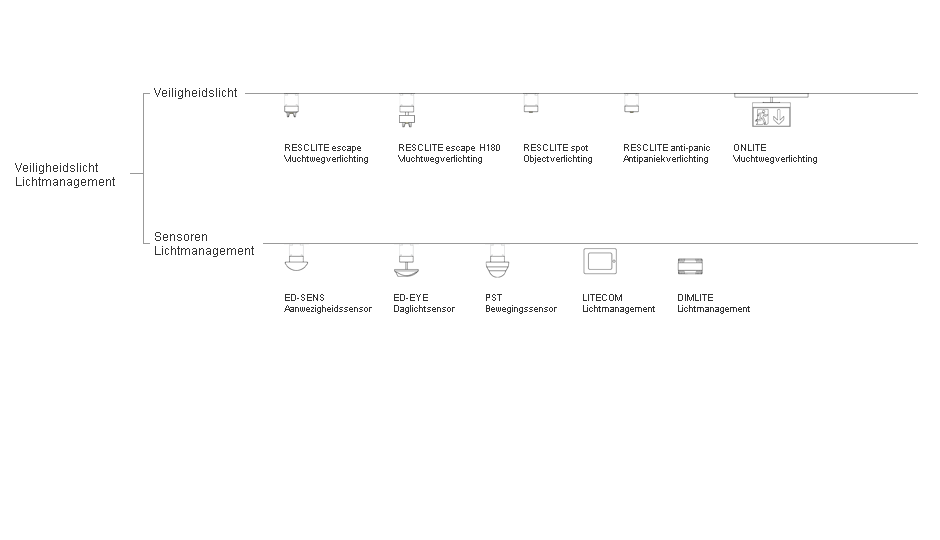

5

Noodverlichting
Lichtmanagement


Veiligheidsverlichting
Lichtmanagement

TECTON

Draagrail

TECTON

Draagrail

TECTON is ’s werelds eerste lichtlijn met een 11-polig, in de draagrail geïntegreerd stroomgeleiderprofiel. Zo is het systeem vandaag al klaar voor de eisen van morgen. Alle functies zoals de elektrische voeding, de lichtsturing en de koppeling aan de noodverlichting zijn naadloos in deze multifunctionele draagrail geïntegreerd. De armaturen kunnen flexibel worden gepositioneerd en het systeem kan op elk moment aan bouwkundige wijzigingen worden aangepast. TECTON kan zonder veel moeite inspelen op verschillende lichteisen – op het ogenblik van de montage en bij elke verandering. De TECTON draagrail is en blijft de functionele basis. Alleen de lichtmodules, lampen of optieken worden waar nodig vervangen of aangevuld.

TECTON

Tragschiene

Lege afsluitrail
Voor het afkorten aan het einde van de lichtlijn in functie van het specifieke project (1000oE).
Individuele draagrails in twee lengtes
Zo hebben individuele armaturen dezelfde look als de lichtlijn.
Draagrailset
Voorgemonteerde draagrailset inclusief beginvoeding met eindkap en contactbeveiliging.
Ruim aanbod van draagrails
De gradatie in stappen van 0,5 meter vereenvoudigt de planning en realisatie.

TECTON

Draagrail

Bevestigingsopties
Staaldraadophanging met Clix techniek
Niets is eenvoudiger dan het bevestigen van een TECTON draagrail. Het slimme verbindingselement tussen wand of plafond en draagrail is een geniaal werkende bevestigingsveer. Door deze licht aan te drukken kan de veer gereedschapsloos op de draagrail vastgezet en indien nodig verschoven worden. Zelfs de hoogteverstelling van de ophangingen gebeurt volledig zonder enig gereedschap.

Van links naar rechts:
Wandbevestiging
Plafondbevestiging
Caddy clip
Staaldraadophanging
Kettingophanging

TECTON

Draagrail

/ Begin-/eindvoeding
Mogelijkheden voor begin- en eindvoeding
Klantspecifieke eisen en raamvoorwaarden worden door TECTON met een brede waaier van begin- en eindvoedingen opgevangen. Voor lichtlijnlengtes van meer dan 50 meter wordt een bijkomend voedingspunt aanbevolen. De centrale TECTON voedingen zijn hiervoor uitstekend geschikt, zeker omdat de lichtlijn dan optisch niet wordt onderbroken.

Tip: 28/54 W en 35/49/80 W dekken de begin- resp. eindvoeding volledig af (geen ONLITE noodarmaturen). Bij 14/24 W, TECTON Tetris en spots/ hogedrukmodules is dit omwille van de korte afstand tot de draaiknevels niet mogelijk.

TECTON

Draagrail

/ Begin-/eindvoeding
5 aansluitingen
voor de netvoeding
(5 x 2,5 mm²)
  4 polen
voor twee onafhankelijke noodverlichtingskringen (4 x 1,5 mm)
  2 stuurleidingen
mit DALI-Steuersignal für die Helligkeitsregelung
(2 x 1,5 mm²)
  Oppervlakteafwerking
in wit of zilver

TECTON

Draagrail

/ Begin-/eindvoeding
TE Beginvoeding
Eindkap rail
T-1000 oE Lege afsluitrail
Flexibel inkortbaar
T-EF Gezaagde eindkap voor het normconform afsluiten
  Eindvoeding
TA-F Flexibele eindvoeding
TM Centrale voeding
TM TA-TE Centrale voeding

TECTON

Draagrail

Bovenaanzicht
Benedenaanzicht
/ Verbinders
Met behulp van verschillende verbinders kan het lichtlijnsysteem TECTON tot oneindig veel variaties samengevoegd en gecombineerd worden. Volledig volgens de specifieke eisen op het vlak van inrichting en lichttechniek. TECTON opent met de L-, T- en X-verbinders extra mogelijkheden voor de vormgeving met licht. De zo gevormde structuur wordt daarbij zelf een integraal bestanddeel van de ruimtelijke architectuur. Het verloop van de bedrading via de verbinders definieert de elektroinstallateur ter plaatse in functie van de specifieke toepassingsvereisten.









Berekening van de asafstanden met verbinders

De asafstand kan heel eenvoudig worden berekend: twee verbinders geven samen 0,5 meter. Ook de draagrails worden in stappen van 0,5 meter aangeboden. De asafstand is dus altijd gelijk aan de lengte van de draagrail plus 0,5 meter.

TECTON

Draagrail

T-VL3
T-VL2
T-VL4
T-VL1
/ Verbinders / Beginvoeding /            Eindvoeding
T-VT1
T-VT2
T-VT4
T-VT3
/ Verbinders / Beginvoeding /            Eindvoeding
/ Verbinders / Beginvoeding /            Eindvoeding
T-VX
FLEX-verbinder
/ Verbinders / Beginvoeding /            Eindvoeding
L-verbinder
T-verbinder
X-verbinder
FLEX-verbinder

TECTON

LED

TECTON

LED

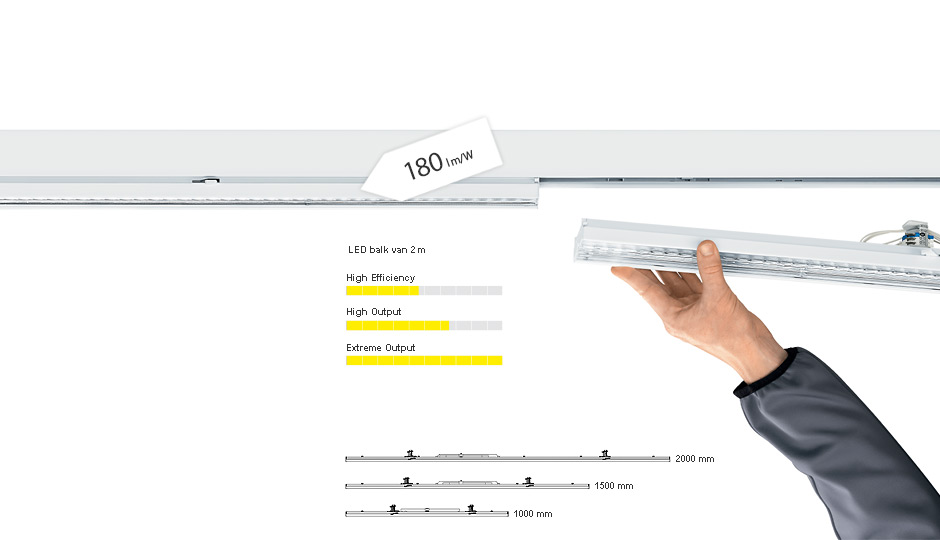

Draagrails en armaturen, meer is voor een LED-lichtlijnsysteem niet nodig. Zelfs wanneer verschillende uitstralingskarakteristieken aan elkaar worden gekoppeld, vormt TECTON LED één doorlopende lichtlijn – zonder optische onderbrekingen of van elkaar verschillende reflectoren. Doordat de hele TECTON productserie 100% compatibel is met het LED-systeem, kunnen ook reeds geïnstalleerde T16- en T26-armaturen heel eenvoudig en gereedschapsloos door de nieuwe LED-lichtlijn worden vervangen. Armatuur en elfpolig voorbedrade draagrail worden dankzij een hoor- en zichtbare afsluittechniek snel en veilig met elkaar verbonden.

TECTON

LED

TECTON LED
High Output

TECTON LED
Standard

5 520 lm     8 000 lm
TECTON LED High Output (HO) maakt het dankzij een innovatieve lichttechniek mogelijk om de afstanden tussen de armaturen op de lichtlijn duidelijk te vergroten (grotere spacing) zonder de kwaliteit of de hoeveelheid van het licht te reduceren. Het resultaat: een hogere efficiëntie (112 lm/W) en 45 procent meer licht. Kortom: de investering verdient zich nu nog sneller terug.
Uniform design: TECTON LED is een “all-in-one”
oplossing: lichtbalk, lamp en reflector worden in één product gecombineerd en geïntegreerd. Het door Billings Jackson ontwikkelde productdesign is gereduceerd, blijft op de achtergrond en straalt rust uit, in de ruimte en aan het plafond. Voor het eerst wordt zo ook het realiseren van een 100% doorlopende LED-lichtlijn mogelijk.

Geringere kosten: TECTON LED bekoort met een levensduur van 50.000 uur bij een resterende lichtstroom van 70% en een lichtefficiëntie tot 112 lm/Watt. Daarmee liggen de economische voordelen voor de hand: een lager energieverbruik, minder onderhoud en minder arbeidsonderbrekingen. Dit beschermt het milieu en bevordert het positieve imago van de onderneming tegenover haar klanten.

TECTON

LED

LED


Uitstekende lichtkwaliteit: Met een kleurweergave van Ra > 80 en twee kleurtemperaturen van 3.000,  4.000 en 6.500 Kelvin bewijst TECTON LED haar uitstekende lichtkwaliteit. Dit verhoogt de productiviteit van de medewerkers en de veiligheid aan de werkplek en het verbetert ook de oriëntatie in het gebouw.

Hoge toekomstbestendigheid: De LED-technologie is een bijzonder innovatieve lichttechnologie met een enorm toekomstpotentieel. TECTON LED biedt daarmee maximale investeringszekerheid. Perfect toegerust voor de huidige en toekomstige ecologische richtlijnen van verschillende landen en de Europese Unie, maar ook voor de sterk uiteenlopende eisen op het vlak van energie-efficiënte gebouw- en verlichtingsoplossingen.

TECTON

LED

Optioneel: beschermingsniveau IP 50 voor LED-module en optiek

De geschroefde eindkappen met extra dichting en de verlijmde primaire optiek garanderen de bescherming van de LED-module inclusief optiek voor de volle honderd procent. De daardoor verlengde onderhoudscyclus is vooral bij een grote belasting door vervuiling een groot voordeel. De IPbeschermde armatuur is vooral heel geschikt waar met metaal en machines wordt gewerkt.
4 optieken – één uniform design

Vier verschillende optieken werden voor de verschillende eisen binnen de toepassingsdomeinen "Presentatie & verkoop" en "Industrie & techniek" ontwikkeld. Want het is pas met deze technologisch verfijnde optieken dat LED’s hun troeven echt kunnen uitspelen. Ze maken voor de verschillende toepassingen geoptimaliseerde horizontale en verticale verlichtingssterktes mogelijk. Het gebruik van reflectoren is niet langer nodig omdat de lichtsturing in de optiek gebeurt!

TECTON

LED

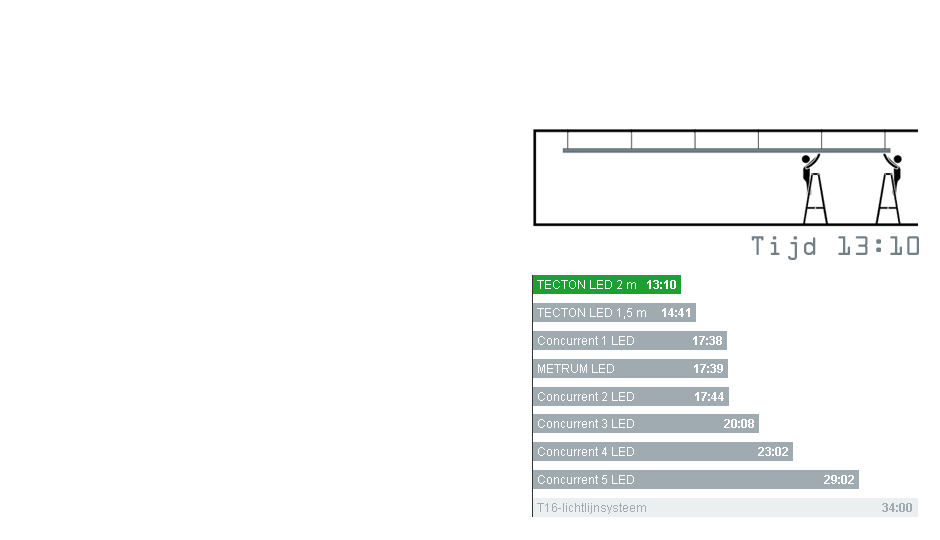

Gereduceerde montagetijd

TECTON LED is 100% compatibel met het hele TECTON productgamma. En ook hier gelden de gekende basisprincipes: “plug & play" en gereedschapsloos voor maximale tijdswinst. Met TECTON LED verloopt de montage nu nog sneller: draagrail monteren, TECTON LED inklikken en klaar.

Modulelengtes: 1171 mm, 1463 mm

TECTON

LED

Wide beam

De Wide Beam optiek is zowel voor decoratieve als voor technische taken geschikt. De middelbrede lichtverdeling past uitstekend voor de verlichting van rekken en gangen. Ook vlakken zonder rekken, zoals bijv. in productieomgevingen, worden gelijkmatig verlicht.

Lichtstroom: tot 7800 lm
Narrow beam

Speciaal voor toepassingen in industrie en techniek garandeert het sterk gebundelde licht van de Narrow Beam optiek een gelijkmatige en efficiënte verlichting van verticale rekfronten. Middelhoge en hoge ruimtes worden met een maximale lichtpunthoogte van 18 meter uitstekend bediend.

Lichtstroom: tot 8000 lm
Shelf Beam

De Shelf Beam optiek toont zich vooral in presentatie- en verkoopruimtes van haar beste zijde. De symmetrische lichtverdeling focust daarbij op de rekvlakken, de gangzones worden minder sterk verlicht. Zo wordt de aandacht versterkt naar de productpresentatie gestuurd.

Lichtstroom: tot 5010 lm
Asymmetrie Beam

De asymmetrische lichtverdeling werd speciaal geconcipieerd voor presentatie- en verkoopruimtes met enkelzijdige rekken. Een discrete reflector, die snel en gereedschapsloos wordt opgeklikt, plaatst de gepresenteerde producten gericht in scène.

Lichtstroom: tot 4360 lm
TECTON LED Wide beam
TECTON LED Narrow beam
TECTON LED Shelf Beam
TECTON LED Asymmetrie Beam

TECTON

LED

De traditionele supermarkt verlicht haar rekken met T16-lichtlijnen. In een rechtstreekse vergelijking met TECTON LED Wide Beam worden de troeven van de praktisch onderhoudsvrije LED-oplossing duidelijk: Over tien jaar bekeken daalt de totale kost met 7%. Bovendien leidt het gebruik van TECTON LED tot een verhoging van 300 naar 540 lx aan de vloer. Ook de 27 procent lagere energiekosten en de roep naar ecologisch bewust handel drijven zijn evenveel argumenten voor de LED-verlichting.

SPAR Markt, Murau / AT

TECTON

LED

De conventionele verlichting voor productieruimtes is een T16 lichtlijn. Wanneer echter voor een TECTON LED Wide Beam lichtlijn wordt gekozen, zal niet alleen de lichtkwaliteit significant stijgen. Dankzij de hogere rendementen zijn ook minder armaturen nodig en daalt het energieverbruik met 50 procent. Over een periode van tien jaar bekeken, liggen de kosten voor de LED-lichtlijn zelfs 8 procent onder die voor een T16 verlichting.

TECTON

LED SINGLE

Wanneer de installatie van een draagrail niet mogelijk of niet
nodig is, biedt TECTON LED SINGLE het ideale alternatief: de
LED-lichtlijn kan zonder draagrail worden geactiveerd en biedt alle voor
TECTON karakteristieke topwaarden op het vlak van lichtkwaliteit, prestatie-
vermogen en efficiëntie. TECTON LED SINGLE is beschikbaar voor plafondopbouw
of als pendelarmatuur in de Wide Beam optiek en biedt zo een homogene verlichting van
ruimtes en rekken. Tot twee armaturen kunnen op deze manier worden geïnstalleerd zodat een
maximale lengte van 2 x 1463 mm wordt gehaald.

TECTON

BASIC LED

TECTON BASIC LED combineert de
beproefde TECTON-draagrail en de Zumtobel
LED-technologie met een optisch vereenvoudigde
LED-lichtbalk voor het gebruik in ruimtes met een
gereduceerd eisenprofiel.
Met de introductie van de BASIC versie wordt TECTON – vast wel het meest veelzijdige lichtlijnsysteem op de markt – met een nieuwe LED-variant uitgebreid. TECTON Basic werd speciaal ontwikkeld voor een gereduceerd eisenprofiel en maakt zo het gebruik van de Zumtobel LED-technologie mogelijk in zones waarin eerder conventionele oplossingen werden toegepast. Door de technisch en optisch vereenvoudigde LED-lichtbalk is TECTON BASIC met een lichtstroom van meer dan 4.800 lm en een efficiëntie van ongeveer 85 Lumen per Watt vooral geschikt voor eenvoudige verlichtingsopdrachten binnen de verkoop en de industrie.

TECTON

T16/T26-lichtlijn

TECTON

T16/T26-lichtlijn

TECTON voldoet aan zeer verschillende verlichtingseisen en anticipeert in hoge mate op de bijzonderheden van specifieke visuele taken. Economisch rendement staat daarbij centraal – niet alleen op het vlak van energieverbruik, maar ook inzake flexibiliteit. Het aanbod aan armaturen met verschillende vermogenstrappen is zeer breed. Het aantal beschikbare lampen en de willekeurige instelling van de onderlinge afstanden creëren nog bijkomende alternatieven. TECTON biedt op die manier de beste voorwaarden voor een economisch verantwoorde oplossing in industrie en techniek, waarbij het licht aangepast is aan de specifieke activiteit. Ook voor presentatie en verkoop is TECTON uiterst geschikt.

TECTON

T16/T26-lichtlijn

Halogeenvrije bedrading   Lampen   EVG, Industrie-EVG oder EVSA, industrieel EVSA of Multiwatt voorschakelapparaat   Faseselectie en noodlichtvoeding in een handomdraai

    Omvangrijk en evenwichtig aanbod van systeemarmaturen met innovatieve T16 lamptechnologie (één- en tweelamps, met smalle en brede lamphouder).

Vooral voor de industrie staan ook T26 lampen met elektronisch voorschakelapparaat ter beschikking (één- en tweelamps met brede lamphouder).
  De T16 armatuurmodellen worden optioneel ook met Multiwatt en industriële voorschakelapparaten aangeboden.

Industrieel EVSA: voor hogere temperatuurzones – geoptimaliseerd voor een extreem lange levensduur.
  Gereedschapsloze faseverandering door het eenvoudig omklikken in de gewenste positie.

Met een lichte druk vastzetten – klaar.

TECTON

T16/T26-lichtlijn

TETRIS opstelling   Verzonken draaiknevel   Lichtbalk, dubbele verbinding Cool Spot Optimizer

Met TECTON Tetris bieden wij standaard een lampoverlapping voor één- en tweelampslichtbalken. De overlapping zorgt voor nagenoeg perfect, gelijkmatig licht.   Groot en handig en toch onopvallend zorgt de verzonken draaiknevel voor een eenvoudige montage en een moeiteloos onderhoud van de armatuur in de draagrail.   Draaiknevel voor de mechanische en elektrische verbinding en draaiknevel voor een zuiver mechanische verbinding.
Belasting per draaiknevel max. 5 kg – bijv. universele adapter voor luidspreker (hogere belastingen op aanvraag).
  Speciaal ontwikkeld voor het gebruik van T16 lampen in omgevingen met lage temperaturen.

Meer licht, lager energieverbruik.

TECTON

T16/T26-lichtlijn

Vergelijking tussen fluorescentielampen – T16/T26
T16 lampen (diameter 16 mm) hebben andere eigenschappen dan de dikkere T26 lampen (diameter 26 mm). Hiermee moet men bij het gebruik ervan rekening houden.

Verhouding lichtstroom/temperatuur
Zoals bij alle fluorescentielampen is de lamplichtstroom temperatuurafhankelijk. De maximale waarde wordt bereikt bij een optimale omgevingstemperatuur terwijl er bij hogere en lagere temperaturen grotere verliezen optreden.

Optimale bedrijfstemperatuur T26: 20 tot 25° C
Optimale bedrijfstemperatuur T16: 35° C


De reden hiervoor: het koelpunt van de T16 ligt niet in het midden van de lamp maar doorgaans aan het buisuiteinde bij de stempelopdruk van de fabrikant. De nominale lichtstroom wordt algemeen aangegeven voor een omgevingstemperatuur van 25° C. Bij T16 ligt de maximale waarde dus boven deze nominale waarde. De armatuurrendementen kunnen zodoende waarden hoger dan “1” aannemen.

TECTON

T16/T26-lichtlijn

Optimale lampopstelling voor T16/T26 lampen

Wat de opstelling van de lampen betreft, deze is bij de T26 lamp door de centrale Cool Spot vrij, bij de T16 lamp moet rekening worden gehouden met een aantal bijzonderheden. In een doorlopende lichtlijn kan de hoogste totale lichtstroom worden bereikt wanneer de stempelopdrukken zo dicht mogelijk bij elkaar liggen. In koelere omgevingen kan het echter nuttig zijn om hiervan af te wijken.
Lichtlijn horizontaal,
éénlamps
Lichtlijn horizontaal,
tweelamps

TECTON

T16/T26-lichtlijn

Bij de TETRIS opstelling overlappen de lampen elkaar enkele centimeters. Zo kan de donkere zone aan de lampuiteinden worden opgevangen. Om een zo groot mogelijke gelijkmatigheid te bereiken, doet men er goed aan alle lampen gelijk uit te richten. De laatste lamp(en) moet(en) zo worden gedraaid dat de stempelopdruk naar binnen wijst.

Het grijze veld in de grafieken symboliseert de opdruk van de betreffende fabrikanten.
TETRIS tweelamps
TETRIS éénlamps

TECTON

T16/T26-lichtlijn

TECTON T16
1-lamps
TECTON T16
2-lamps
TECTON-I T16
2-lamps wide
TECTON T26
1-lamps
TECTON T26
2-lamps

TECTON

Lichtmodules

TECTON

Lichtmodules

TECTON   Geen enkel ander systeem maakt het voor studiebureaus en bouwheren zo eenvoudig om met een doorlopend systeem dergelijk verschillende lichttaken te vervullen. Alleen al voor de klassieke versies met fluorescentielampen bestaat er een ruime keuze aan optieken en reflectoren. Het gaat vervolgens verder met spotfamilies en hogedrukmodules die in de verkoop de gewenste accenten plaatsen. Naast speciaal beschermde industriearmaturen behoren ook vluchtweg- en veiligheidsarmaturen tot het assortiment. Het gemeenschappelijke kenmerk van alle optieken zijn het uitstekende temperatuurmanagement en de hoge rendementen die het fundament vormen voor een energie-efficiënte totaaloplossing.

TECTON

Lichtmodules

Reflectoren

Met talrijke reflectoren voor specifieke eisen dekt TECTON de meest uiteenlopende toepassingsdomeinen volledig af. Ze verdelen het licht volledig volgens de behoefte – van extreem diep stralend tot breed stralend; asymmetrische wallwashers en shopreflectoren vullen het programma aan. De focus ligt bij de reflectoren op de verlichtingstaken voor de toepassingen ‘industrie en techniek’ en ‘presentatie en verkoop’. Dankzij CLIX en plug & play technieken beginnen de kostenbesparingen al bij de montage. Waar nodig kunnen al even eenvoudig ook rasters en spiegeloptieken worden toegevoegd.
Afbeelding: TECTON R wit

TECTON

Lichtmodules

Rasters

Om specifieke eisen aan de lichtkwaliteit te vervullen, biedt het TECTON lichtlijnsysteem een omvangrijk aanbod van rastermodules. Zo is er bijvoorbeeld een raster met een indirect aandeel voor de plafondverlichting waardoor ruimtes lichter en vriendelijker overkomen. Andere zijn dan weer speciaal ontworpen voor de hoge lichttechnische eisen van beeldschermwerkplekken. Hun professionalisme bewijzen de TECTON rasters ook door de eenvoudige montage met CLIX en plug & play technieken (eventueel ook achteraf mogelijk).
Afbeelding: TECTON RGL wit

TECTON

Lichtmodules

Spots

Door de integratie van de Zumtobel spotseries VIVO en LIVIANO kunnen met het lichtlijnsysteem TECTON naast alle andere taken tegelijk effectvolle lichtaccenten worden geplaatst. Zo worden de verlichtingstaken in shops en verkoopruimtes bijzonder efficiënt vervuld: van een homogene verlichting tot een effectvolle accentuering met precisiereflectoren. Ook hier maken CLIX en plug & play technieken de montage bijzonder eenvoudig.
Afbeelding: VIVO S LED 1/30W

TECTON

Lichtmodules

Decoratieve optieken

De hoge eisen aan uitstraling en lichtkwaliteit vervult de TECTON lichtlijn met een brede waaier van decoratieve optieken. Deze elegante lichtmodules maken gebruik van succesvolle lichttechnieken zoals Mild Licht voor een daglichtachtige lichtverdeling of micropiramidestructuren voor een hoogwaardige verblindingsbescherming. Ook indirect/direct en zijwaarts stralende lichtmodules passen binnen het gamma van decoratieve optieken voor kantoor- en communicatieruimtes – inclusief beproefde CLIX en plug & play montage.
Afbeelding: TECTON-D ECOOS

TECTON

Decoratieve optieken / Spots / Rasters / Reflectoren

TECTON SH/ST
diep / extreem
diep stralend



TECTON SW
Wallwasheroptiek
TECTON R WW
Zijreflector
TECTON SHOP
Shopreflector,
geperforeerd
TECTON IP 50
Reflector met hoger beschermingsniveau

TECTON R/I-R
Reflector wit
TECTON RG
Reflector in geperforeerde plaat
TECTON RW
breed stralend
TECTON RSR
sym./asymmetrisch
TECTON RSB
Spiegeloptiek breed stralend

TECTON RC
Aluminiumraster, mat
TECTON RGL
Raster in geperforeerde plaat
TECTON RL
Lamellenraster
TECTON I/IP
symmetrisch, met hoger beschermingsniveau
ITECTON /IP
asymmetrisch, met hoger beschermingsniveau

VIVO
LED
LIVIANO
HIT
VIVO
QT 12/HIT/
HST/LED
D ECOOS
Optiek met micro-
piramidestructuur
TECTON D SL
Slimline diffus
TECTON D ID
indirect/direct
TECTON D ML
Mild Licht
TECTON – Reflectoren
TECTON - Rasters
TECTON – Decoratieve optieken / Spots

TECTON

Noodverlichting – Lichtmanagement

TECTON

Noodverlichting – Lichtmanagement

Door het samenspel van TECTON met de ONLITE veiligheidsverlichting wordt ook bij een stroomuitval een optimale verlichting en oriëntatie verzekerd. ONLITE biedt niet alleen de mogelijkheid om elke armatuur van de algemene verlichting ook voor de veiligheidsverlichting te gebruiken, maar ook een omvangrijk aanbod van veiligheids- en vluchtwegarmaturen met TECTON-adapters. Voor de voeding bij een netuitval staan een breed programma van individuele, groeps- en centrale batterijsystemen en twee autonome noodlichtkringen in de TECTON rail ter beschikking. Centraal staat daarbij een ideale optische en functionele integratie van de veiligheidsverlichting in de algemene verlichting. Alle systemen bieden de mogelijkheid om elke individuele armatuur centraal te bewaken en aan te sturen. De algemene verlichting en de veiligheidsverlichting worden op die manier in een uiterst functionele en globale lichtoplossing samengebracht.

TECTON

Noodverlichting – Lichtmanagement

RESCLITE escape 180° oriënteerbaar en vastzetbaar

TECTON

Noodverlichting – Lichtmanagement

Dubbele veiligheid met vier leidingen

Twee onafhankelijke kringen voor de veiligheidsverlichting
(4 x 1,5 mm²)

TECTON

Noodverlichting – Lichtmanagement

RESCLITE escape

LED-veiligheidsarmaturen voor de vluchtwegverlichting conform EN 1838.
Maximale afstand tussen armaturen tot 23m > 1lx.
Met een PowerLED en drie geraffineerde optieken effent RESCLITE het pad naar een nieuw tijdperk voor de veiligheidsverlichting. Dankzij de uitstekende efficiëntie en de ideale lichtverdeling volstaat een gering aantal armaturen voor een normconforme veiligheidsverlichting. Het toepassingsbereik ligt bij montagehoogtes tussen 2,2 en 7 meter! Het LED-krachtpakket heeft daarvoor slechts een minimum aan energie nodig. Het aangesloten vermogen bedraagt slechts 5 Watt, in de stand-by schakeling is dit zelfs maar 1,5 Watt. Ook het voedingssysteem en de leidingen kunnen op die manier kleiner worden bemeten. Het planningswerk is met RESCLITE heel eenvoudig. Op basis van de montagehoogte kan aan de hand van eenvoudige tabellen de vereiste afstand tussen de armaturen worden berekend. Montage, installatie en onderhoud van de armaturen gebeuren gereedschapsloos en dus snel en eenvoudig.
RESCLITE anti-panic

LED-veiligheidsarmatuur voor antipaniekverlichting volgens EN 1838.
Maximale objectverlichting: tot 170 m² > 0,5 lx
Met een PowerLED en drie geraffineerde optieken effent RESCLITE het pad naar een nieuw tijdperk voor de veiligheidsverlichting. Dankzij de uitstekende efficiëntie en de ideale lichtverdeling volstaat een gering aantal armaturen voor een normconforme veiligheidsverlichting. Het toepassingsbereik ligt bij montagehoogtes tussen 2,2 en 7 meter! Het LED-krachtpakket heeft daarvoor slechts een minimum aan energie nodig. Het aangesloten vermogen bedraagt slechts 5 Watt, in de stand-by schakeling is dit zelfs maar 1,5 Watt. Ook het voedingssysteem en de leidingen kunnen op die manier kleiner worden bemeten. Het planningswerk is met RESCLITE heel eenvoudig. Op basis van de montagehoogte kan aan de hand van eenvoudige tabellen de vereiste afstand tussen de armaturen worden berekend. Montage, installatie en onderhoud van de armaturen gebeuren gereedschapsloos en dus snel en eenvoudig.
RESCLITE spot

LED-veiligheidsarmatuur voor objectverlichting volgens EN 1838.
Maximale objectverlichting: Ø tot 3 m² > 5 lx
Met een PowerLED en drie geraffineerde optieken effent RESCLITE het pad naar een nieuw tijdperk voor de veiligheidsverlichting. Dankzij de uitstekende efficiëntie en de ideale lichtverdeling volstaat een gering aantal armaturen voor een normconforme veiligheidsverlichting. Het toepassingsbereik ligt bij montagehoogtes tussen 2,2 en 7 meter! Het LED-krachtpakket heeft daarvoor slechts een minimum aan energie nodig. Het aangesloten vermogen bedraagt slechts 5 Watt, in de stand-by schakeling is dit zelfs maar 1,5 Watt. Ook het voedingssysteem en de leidingen kunnen op die manier kleiner worden bemeten. Het planningswerk is met RESCLITE heel eenvoudig. Op basis van de montagehoogte kan aan de hand van eenvoudige tabellen de vereiste afstand tussen de armaturen worden berekend. Montage, installatie en onderhoud van de armaturen gebeuren gereedschapsloos en dus snel en eenvoudig.
RESCLITE escape
RESCLITE anti-panic
RESCLITE Spot

TECTON

Noodverlichting – Lichtmanagement

PURESIGN 150                                           CROSSIGN 110                                   CROSSIGN 160
Vluchtwegarmaturen met TECTON adapter

Elke vluchtwegarmatuur is verkrijgbaar met individuele batterijvoeding, groepsbatterij of centrale voeding. Deze producten zijn standaard uitgerust met een TECTON-adapter. Zo is de TECTON montagefilosofie altijd en overal verzekerd.

TECTON

Lichtmanagement - Sensoren

Daglichtsturing

De meest effectieve vorm van energie besparen wordt bij TECTON ondersteund met een rechtstreeks in de draagrail integreerbare DALI-lichtsensor. Deze registreert doorlopend het in de ruimte invallende daglicht. Met deze meetwaarden is de basis gecreëerd om – in combinatie met gepaste LUXMATE sturingsmodules – slechts exact die hoeveelheid kunstlicht bij te voegen als voor de gewenste lichtsterkte nodig is.

TECTON

Lichtmanagement - Sensoren

Bewegingssensor

De TECTON bewegingssensor combineert het besparen van energie met een hoog gebruikerscomfort. Hij zorgt altijd voor de nodige verlichting wanneer men een ruimte of bepaalde zone binnen stapt of rijdt en schakelt na een definieerbare tijdspanne automatisch terug naar een lichtniveau van 10 procent. Ook op het vlak van montagehoogte is de bewegingsmelder zeer flexibel: hij registreert bewegingen van op een hoogte van 2,5m tot 10m. Voor de installatie is noch een adressering, noch een inbedrijfstelling vereist. De aansluiting aan een bussysteem is echter niet mogelijk.

TECTON

Lichtmanagement - Sensoren

IR-multisensor met aanwezigheidsherkenning

Om het licht alleen op 100% in te schakelen wanneer het in deze lichtsterkte nodig is, registreert de multisensor aanwezige personen en neemt het bovendien ook de commando’s van de infraroodafstandsbediening IR-TOUCH op. Ook de lichtstemmingen voor aan- en afwezigheid kunnen individueel via de afstandsbediening worden geprogrammeerd. De multisensor is bedoeld voor gebruik in LUXMATE lichtsturingen op DALI-basis zoals DIMLITE, EMOTION en LITENET.

TECTON

Lichtlijnsysteem

TECTON

U wil meer weten over TECTON
+
Selectie:
fam myfam

subFam – gefilterd

subFam Text
Gemeenschappelijke eigenschappen
eigenschappen FamilyName
Onderscheidende eigenschappen
eigenschappen ProductName
Selectie:
standaard producten myfam
Daten werden geladen...
1 Phasenstrahler (mit Adapter und kurzem Vorsatzring)
Artikelnaam
Uitvoering

Variant
L/B/H
TE
ABC
Bestelnummer
sapName

A 01234567
Zubehör
Artikelnaam
Uitvoering

ABC
Bestelnummer
sapName A 01234567

Legende
Product in de wenslijst opslaan Nieuw product
Naar ecoCALC overzetten Product met eco+ label
Naar DIALux overzetten Tabelweergave sorteren
Naar RELux overzetten
ZS_SCU_F_1fl_V2A

Product is ook in individuele configuraties verkrijgbaar

Option

  • Schaltungsart
  • Electronic
  • Notlicht
  • Schutzklassen
  • Umgebungstemperatur
  • Durchgangsverdrahtung
  • Verschlüsse
  • Lampen
Product configureren
Load sf_fehlt
  • (3)1/18W
  • (4)1/36W
  • (4)1/58W
Lampen
  • 765mit Lampen 765
  • 840Lichtfarbe 840

Taal catalogus

Gelijkaardige producten

ONDERSCHEIDINGEN



reddot 2012if Award 2002



ONTWERPER



Grimshaw Partner
Nicholas Grimshaw, Architect
Billings Jackson Design



Toepassingsfoto’s

Newsletter


U wil elke maand geïnformeerd worden over de nieuwste LED-ontwikkelingen, producten en andere wetenswaardigheden aangaande Zumtobel? Geef uw e-mail adres in en profiteer nu van een exclusief verwelkomingspakket.

Productconfiguratie
  1. Variantcodering:
  2. Codering:
Product opvragen

Mocht u interesse hebben, gelieve u dan met opgave van de codering tot uw Zumtobel vertegenwoordiger te wenden. Indien u nog geen Zumtobel klant bent, gelieve uw vraag dan te versturen naar Configuration_Request@zumtobel.com. In dit geval hebben we voor de verdere bewerking naast de productcodering ook uw naam, firma en telefoonnummer nodig.

Download als TXT-bestand
Sluiten
Uw configuratie
  • Loadsf_required
  • Lampsf_required
  • Schaltungsart
  • Electronic
  • Notlicht
  • Schutzklassen
  • Umgebungstemperatur
  • Durchgangsverdrahtung
  • Verschlüsse
  • Lampen
» Start nieuwe configuratie
47 110 815
Product opvragen Productdetails
---
Configuratie onvolledig
LAND
SOCIAL MEDIA

LLP

Lichtlösungspartner

Lorem ipsum dolor sit amet, consectetur adipisici elit, sed eiusmod tempor incidunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, ...
Mehr zum LLP Program

LCP

Lighting Consulting Partner

Lorem ipsum dolor sit amet, consectetur adipisici elit, sed eiusmod tempor incidunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, ...
Mehr zum LCP Program

LDP

Lighting Design Partner

Lorem ipsum dolor sit amet, consectetur adipisici elit, sed eiusmod tempor incidunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, ...
Mehr zum LDP Program
