ARCOS

Spotserie

Fijnzinnig en precies –
de spotserie voor een
hoogwaardige lichtenscenering

ARCOS

Spotserie

ARCOS

Spotserie

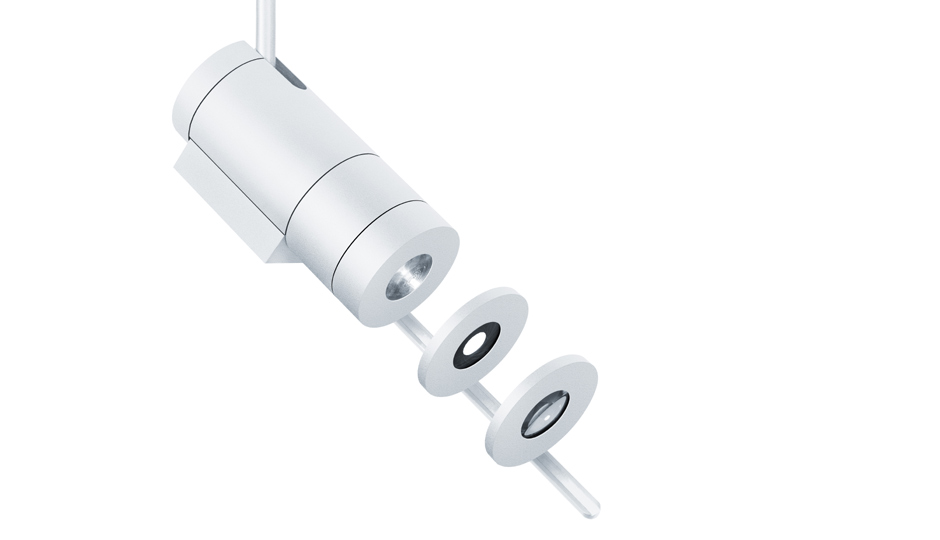

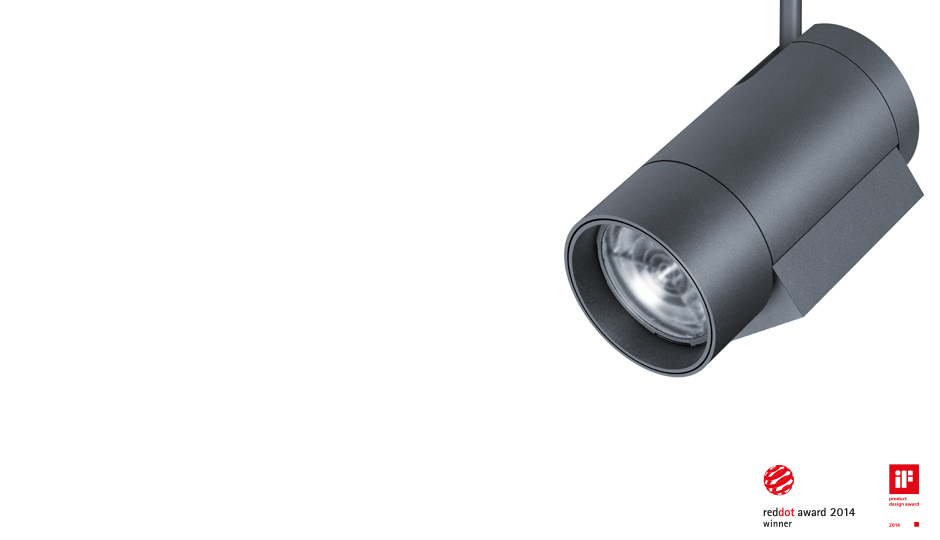

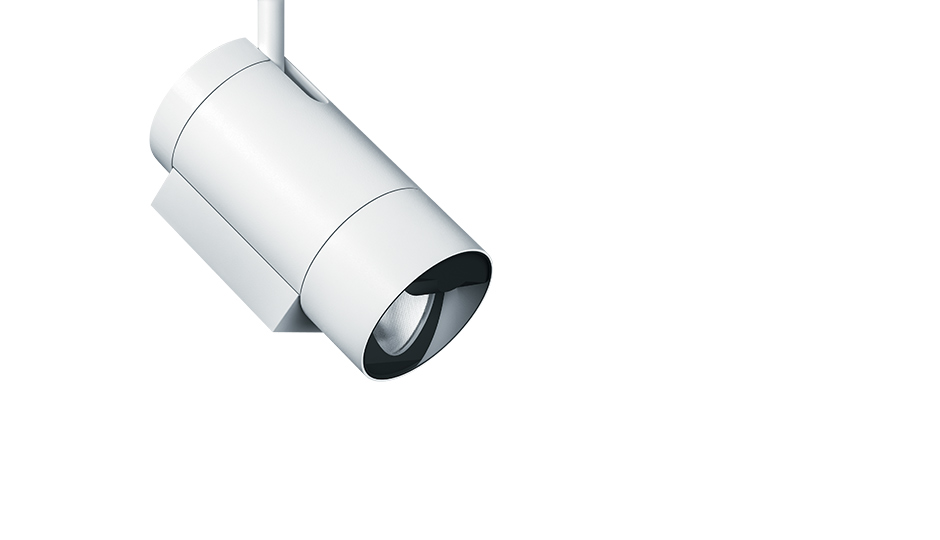

ARCOS LED xpert | 22 Watt | superspotlight | wit

ARCOS

Design

David Chipperfield
David Chipperfield Architects | Design
“Samen wilden we een product creëren dat niet alleen museumdirecteurs in hoogwaardige expositieruimtes zouden inzetten, maar ook wij zelf."

ARCOS

Design

  • Minimalistisch design en duidelijke vormen bij een hoge flexibiliteit

  • Fijn geaccentueerde en grootschalige verlichting perfect in balans

  • De geëxposeerde werken worden naar de voorgrond gehaald, hun effect wordt versterkt door het licht en de architectuur

  • ARCOS LED is de verdere ontwikkeling van de conventionele uitvoering met talrijke accessoires

  • De uitgekiende lichttechniek zet de meest uiteenlopende objecten optimaal in scène

  • UV- en IR-vrij licht beschermt de expositiestukken

  • Dankzij innovatieve LED-techniek duidelijke reductie van het energieverbruik tegenover de conventionele generatie

ARCOS

Over de hele breedte

Onopvallende spot.
Minimale afmeting voor toepassingen
met lagere plafondhoogtes.

Ø 80 mm. Uitrusting met halogeenlampen
QR-CBC tot 50 W.

Spot voor focusseerbare,
randscherpe accentverlichting.

Ø 80 mm. Uitrusting met halogeenlampen
QR-CBC tot 50 W.

Compacte spot voor lage wattages.

Ø 100 mm. Uitrusting met
HIT-lampen tot 35 W.

Compacte, dimbare LED-spot met een
uitstekende kleurweergave (Ra 94) en
geringe kleurtoleranties (MacAdam trap 2),
naar keuze in de uitvoeringen superspotlight,
spotlight, floodlight en wide floodlight en
met een ovale en rechthoekige lichtverdeling.

Ø 100 mm. Uitrusting met
LED-modules tot 22 W.

Dimbare LED-spot voor een gefocusseerde,
randscherpe accentverlichting.

Ø 100 mm. Uitrusting met
LED-modules tot 22 W.

Compact en krachtig: voor veel
toepassingen de juiste keus.

Ø 120 mm. Uitrusting met
HIT-lampen tot 70 W.

Dimbare LED-spot voor verlichting van op grote hoogte; gelijkmatige lichtverdeling, uitstekende kleurweergave (Ra 98) en geringe kleurtoleranties (MacAdam trap 1x2); naar keuze in de uitvoeringen superspotlight, spotlight, floodlight en wide floodlight en met een ovale en rechthoekige lichtverdeling.

Ø 120 mm. Uitrusting met
LED-modules tot 35 W.

Dimbare LED-spot met variabele
witte lichtkleuren (tunableWhite).

Ø 120 mm. Uitrusting met
LED-modules tot 30 W.

Dimbare LED-spot voor
een gefocusseerde, randscherpe
accentverlichting en goboprojecties.

Ø 120 mm. Uitrusting met
LED-modules tot 30 W.

ARCOS 1
ARCOS 1 Projectiespot
ARCOS 2
ARCOS 2 LED xpert
ARCOS 2 LED xpert Projectie
ARCOS 3
ARCOS 3 LED xpert
ARCOS LED tunableWhite
ARCOS LED Projectiespot

ARCOS

Over de hele breedte

Voor kleinere en middelgrote ruimtes.

Ø 100 mm. Uitrusting met
HIT-lampen tot 35 W.

Compacte, dimbare LED-spot met
een uitstekende kleurweergave (Ra 94) en
geringe kleurtoleranties (MacAdam trap 2)
voor de verticale verlichting.

Ø 100 mm. Uitrusting met
LED-modules tot 22 W.

Voor middelgrote ruimtes.

Ø 120 mm. Uitrusting met
HIT-lampen tot 70 W.

Dimbare LED-spot voor een verticale verlichting van op grote hoogte;
gelijkmatige lichtverdeling, uitstekende kleurweergave (Ra 98)
engeringe kleurtoleranties (MacAdam trap 1x2).

Ø 120 mm. Uitrusting met
LED-modules tot 35 W.

ARCOS 2 met wandfloodlightvoorzetstuk
ARCOS 2 LED xpert met wandfloodlightvoorzetstuk
ARCOS 3 met wandfloodlightvoorzetstuk
ARCOS 3 LED xpert met wallwashervoorzetelement

ARCOS

Over de hele breedte

Lineaire, dimbare armatuur voor de gelijkmatige verlichting van grote wandvlakken.
Lengte 320 mm. Uitrusting met LED-modules tot 15 W.

Lineaire, dimbare armatuur voor de gelijkmatige verlichting van grote wandvlakken.
Lengte 620 mm. Uitrusting met LED-modules tot 30 W.

Voor de gelijkmatige verlichting van grote wandvlakken.
Lengte 178 mm.
Uitgerust met QT-DE lampen tot 200 W.

Voor de gelijkmatige verlichting van grote wandvlakken.
Lengte 591 mm.
Uitgerust met T16-lamp 24/14 W.

Voor de gelijkmatige verlichting van grote wandvlakken.
Lengte 1191 mm.
Uitgerust met T16-lamp 54/28 W.

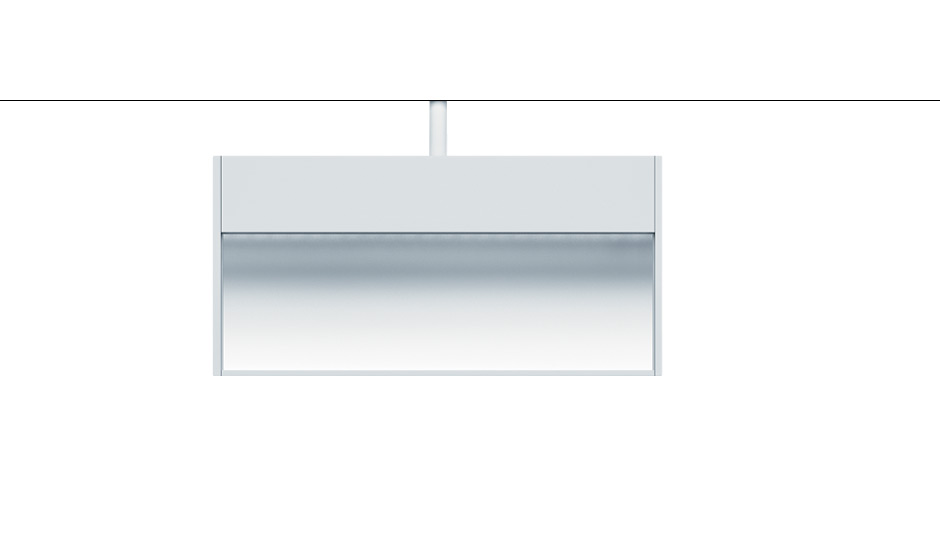

ARCOS LED wandfloodlight lineair, 320 mm
ARCOS LED wandfloodlight lineair, 620 mm
ARCOS wandfloodlight lineair, 178 mm
ARCOS wandfloodlight lineair, 591 mm
ARCOS wandfloodlight lineair, 1191 mm

ARCOS

ARCOS

ARCOS

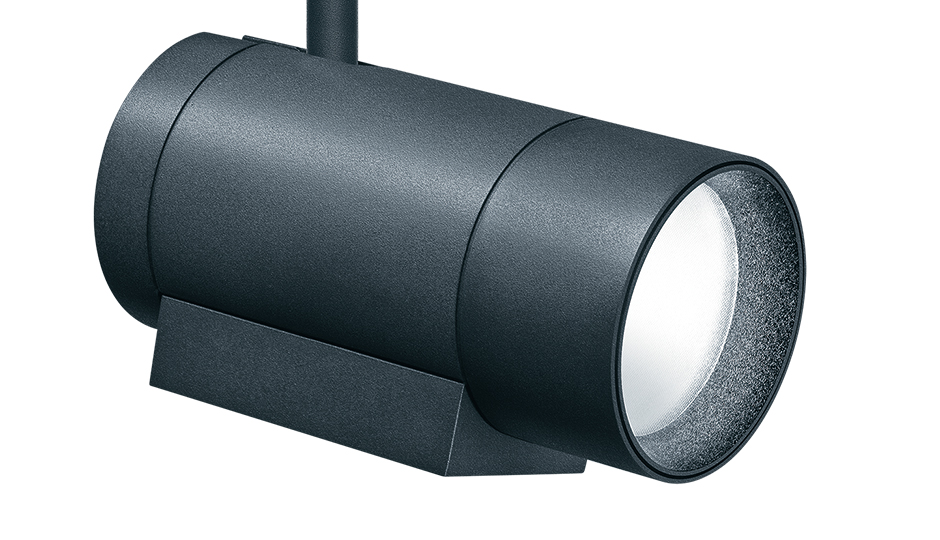

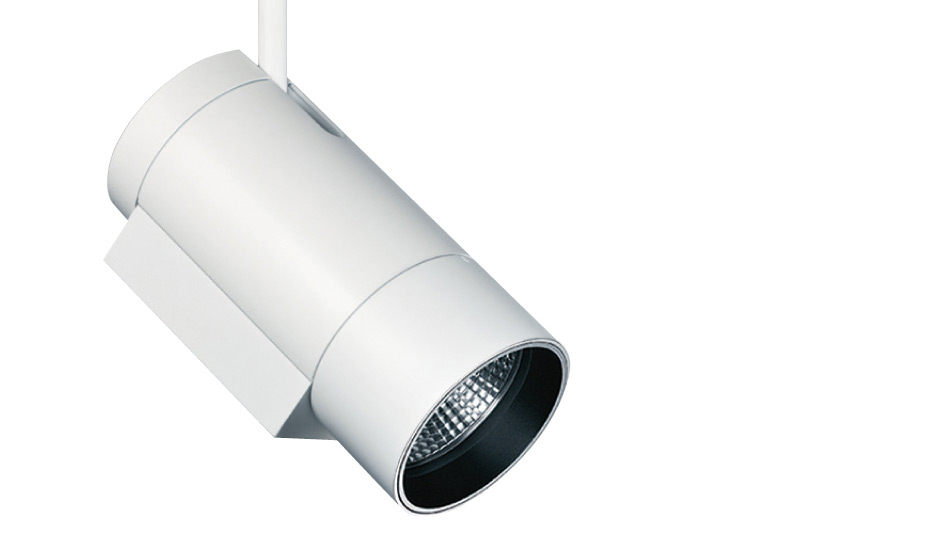

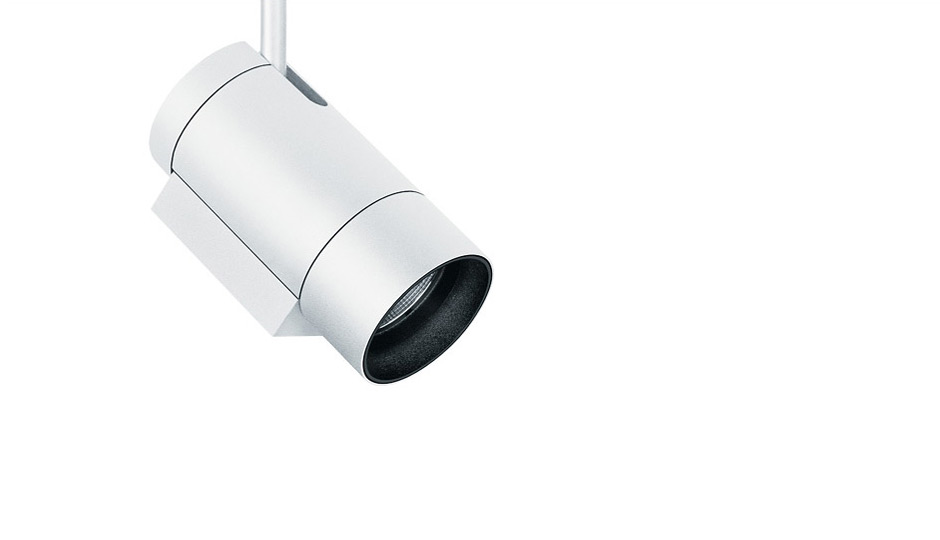

Duurzame technologie, compact formaat

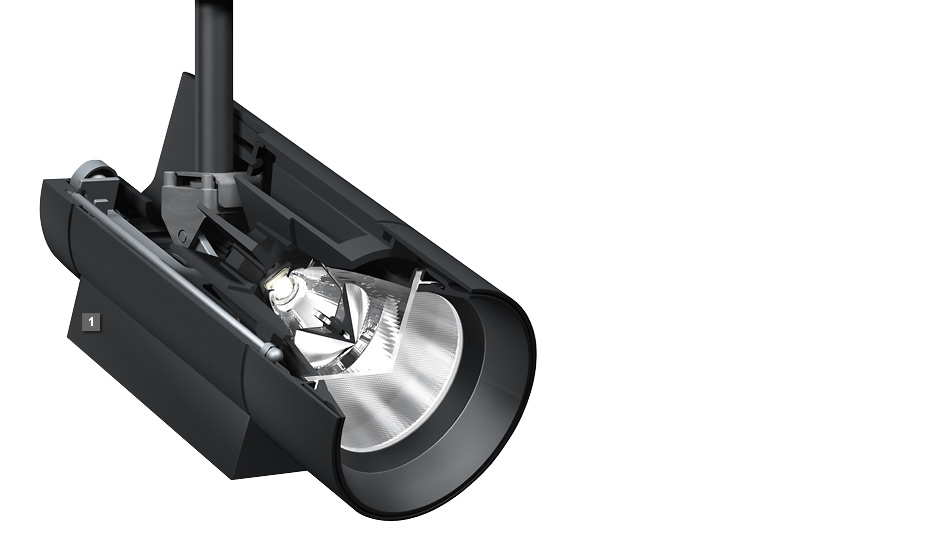

1. Design & functies

ARCOS xpert brengt design en functie perfect met elkaar in overeenstemming. Even harmonieus als zijn conventionele voorganger integreert de LED-spotserie zich in verschillende omgevingen. Volgens het credo “succesvol design, nieuwe techniek” werd de look voor de nieuwe generatie behouden zodat de LED-versie probleemloos met conventionele ARCOS lichtoplossingen kan worden gecombineerd. ARCOS xpert brengt maximale flexibiliteit – dankzij talrijke extra functies:

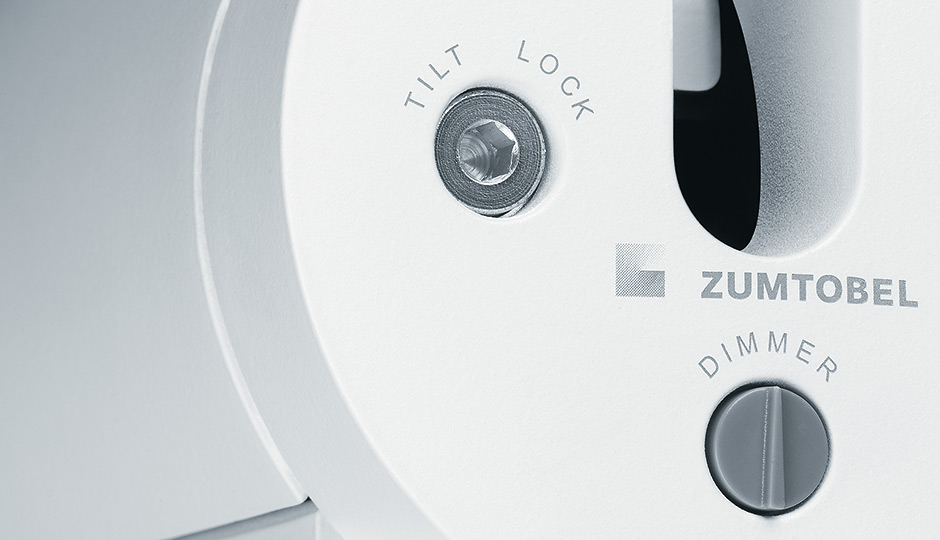

  • Vergrendelbaar spot
  • Dimbare spot (aan armatuur of via DALI)
  • Draaibare accessoirehouder en gecodeerde lens
  • Cool touch functie
  • Houder voor een groot gamma van accessoires
2. Optisch systeem

De op de LED-module afgestemde combinatie van speciaal gevormde polycarbonaatreflectoren en hoogwaardige lensoptieken resulteert in een uitstekende lichtkwaliteit. De LED-spot ARCOS xpert begeestert door zijn uitstekende verblindingsbegrenzing (zonder zichtbare lichtbron) en door de precieze en gelijkmatige lichtverdeling. De hoge lichtsterkte in het midden die naar de rand toe geleidelijk aan minder wordt, is nog zo’n kenmerk van ARCOS xpert dat borg staat voor een hoge lichtkwaliteit.

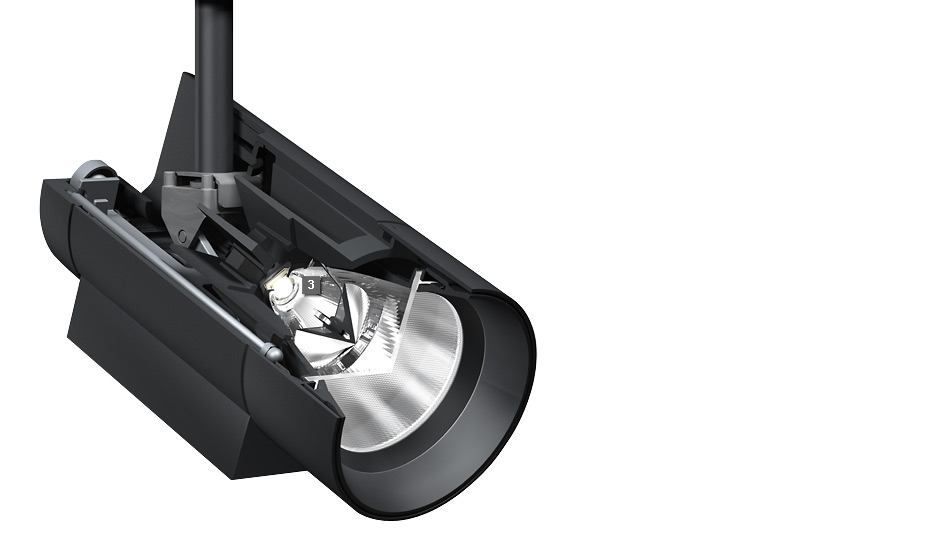

3. LED-lichtbron

De innovatieve, compacte LED-module is voorbestemd voor de accentverlichting. Dit wordt mee ondersteund door de uitstekende kleurweergave (Ra 94 bij lichtkleur 930) en de geringe kleurtolerantie (MacAdams trap 2). Bovendien beschermt het UV- en IR-vrije licht de expositiestukken en verhindert dit het verbleken van de kleuren. Hoogwaardige lichtkwaliteit die in de LEDspot ARCOS xpert iedereen overtuigt.
4. Passieve koeling

De kwaliteit in de praktijk hangt af van een optimaal warmtebeheer. De krachtige LED-spot ARCOS xpert beschikt over een intelligent passief koelsysteem zodat lichtstroom en levensduur op een constant hoog niveau blijven. Bovendien kunnen door de innovatieve koeling de groeven in de behuizing wegvallen. Zoals bij zijn conventionele voorganger beschikt ook de converterbox van de LED-spot over een “cool touch” functie. Zo kan ARCOS xpert bij een gewijzigde inrichting op elk moment uiterst precies heruitgelijnd worden.
Design & functies
Optisch systeem
LED-lichtbron
Passieve koeling

ARCOS

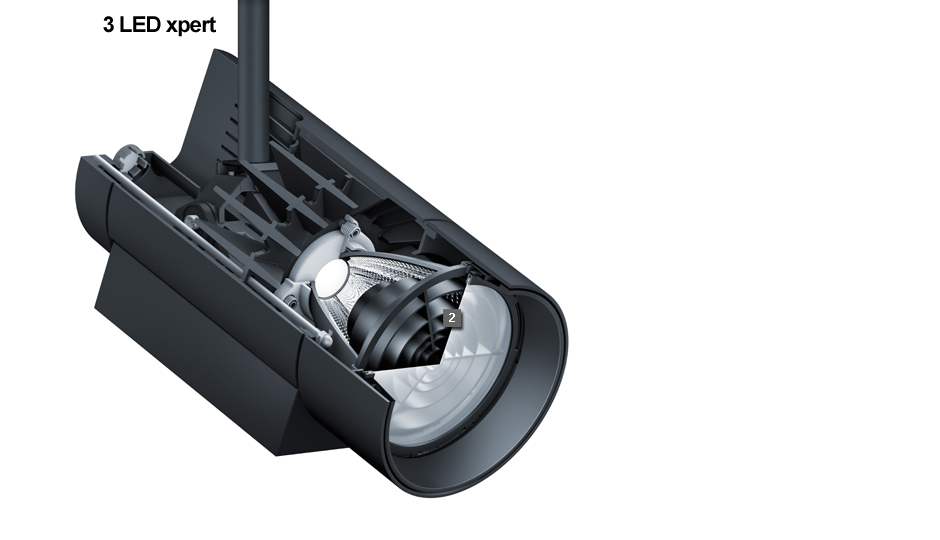

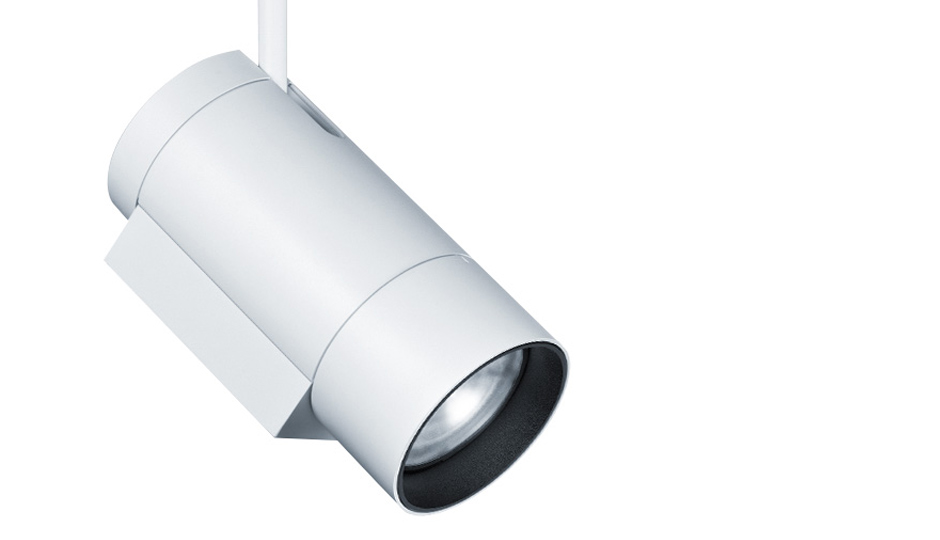

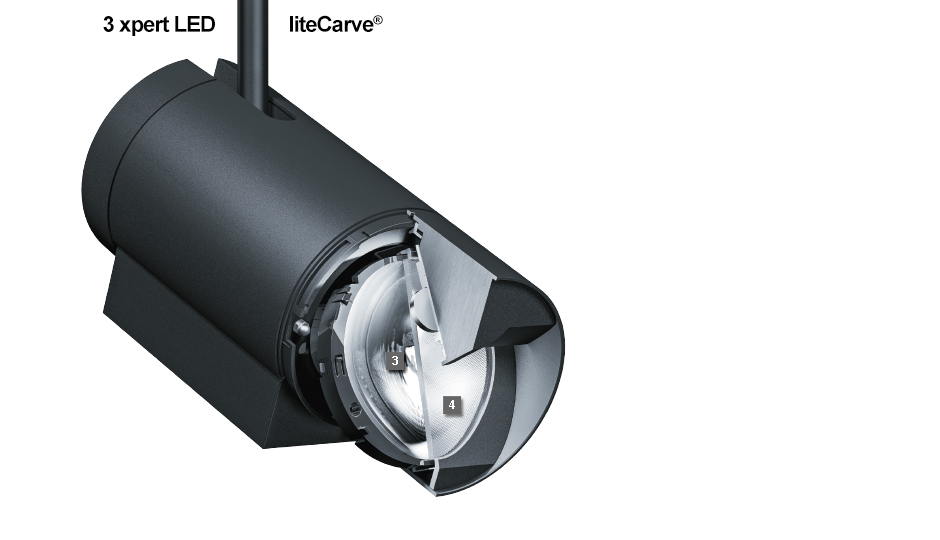

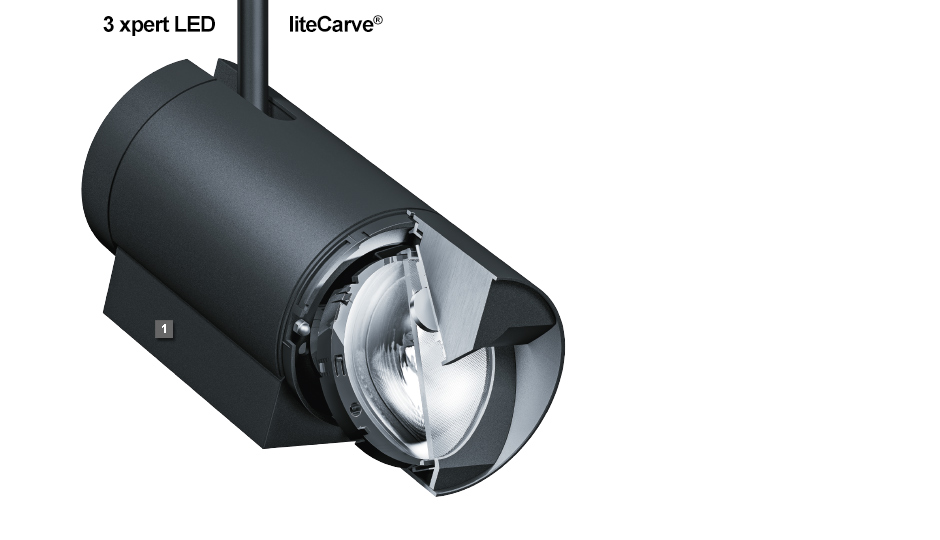

Duurzame technologie, hoog lichtvermogen

1. Design & functies

Op uiterlijk vlak laat ARCOS 3 xpert zich enkel door de iets grotere diameter van ARCOS 2 xpert onderscheiden – ideaal voor de combinatie van beide formaten in één ruimte. Meer nog: de formeel consistente ARCOS productreeks met haar verschillende uitvoeringen en lichtstromen vervult de meest uiteenlopende verlichtingstaken in musea en galerieën en speelt daarbij perfect in op de verschillende hoogtes van de ruimtes en de vereiste verlichtingsafstanden.
Met verlichtingssterktes tot 2000 Lumen verzekert ARCOS 3 een perfecte accentverlichting van op grote hoogtes.
Deze maximale flexibiliteit steunt op diverse extra functies:

  • Vastzetbare spot
  • Dimbare spot (aan armatuur of via DALI)
  • Draaibare accessoirehouder en gecodeerde lens
  • ‘Cool touch’ functie
  • Houder voor een grote waaier van accessoires

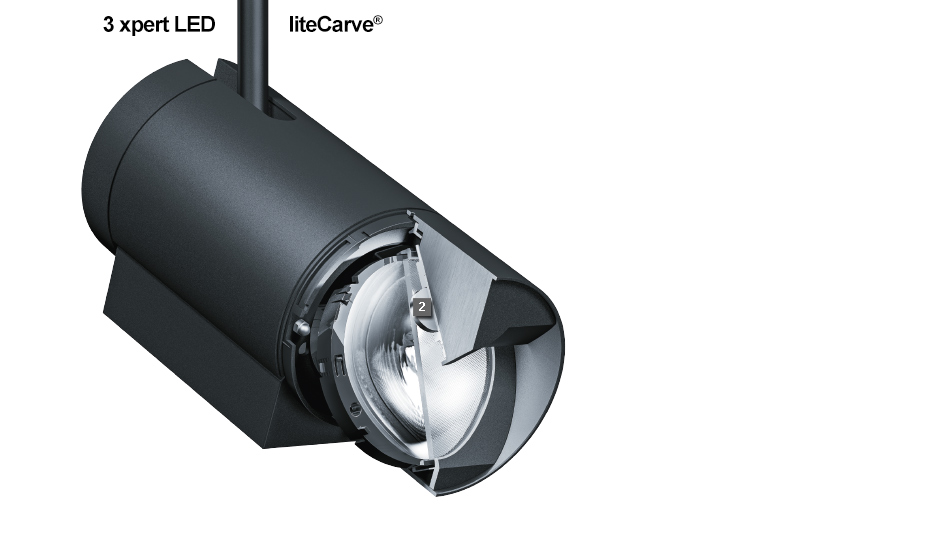

2. Het optische systeem

Naast antiverblindingsoptieken zoals ring-of raatrasters zijn er voor ARCOS xpert ook verschillende reflectoren en speciale folies beschikbaar. Door deze combinaties kunnen lichtsturing, verblindingsbescherming en effecten naar wens worden ingericht. De uitstralingshoeken variëren in lichtkegel van 8° (superspotlight) tot 40° (wide floodlight) bij een constant hoge gelijkmatigheid. De vorm van de lichtkegel kan via ovaalfocuslenzen of rechthoekige lenzen veranderd worden.

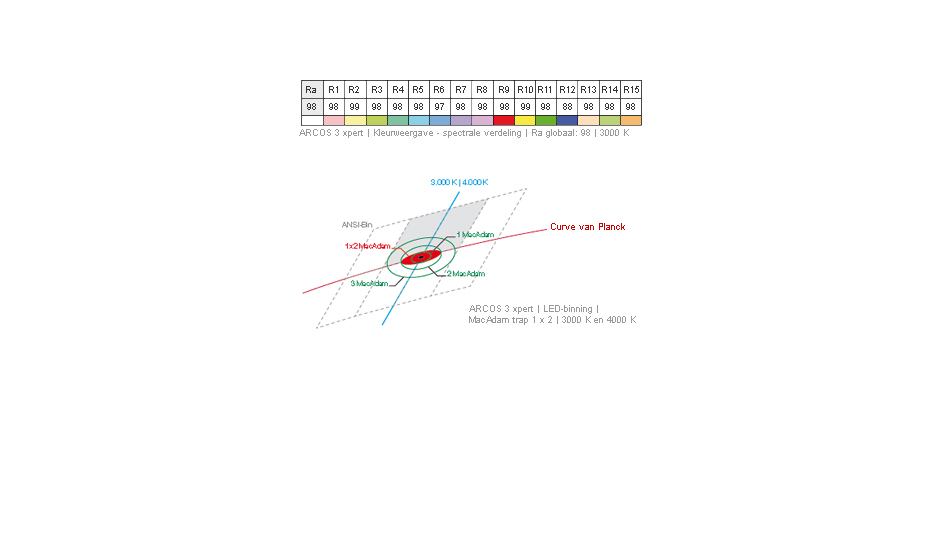

3. De LED-lichtbron

De innovatieve LED-module zorgt voor een perfecte accentverlichting: de spot realiseert bij kleurtemperaturen van zowel 3000 K als 4000 K in alle kleurenspectra een uitstekende kleurweergave van Ra 98 en combineert deze met een uiterst geringe kleurtolerantie van MacAdam trap 1 x 2. Met een uitzonderlijke R9-waarde van 98 beantwoorden ARCOS LED-spots aan de zeer hoge eisen van de museumverlichting.
4. Passieve koeling

Met de sterkte van de lichtstromen stijgen ook de eisen aan het warmtebeheer. Ondanks het hoge vermogen zijn we erin geslaagd om de LED-hoogrendementsspot ARCOS xpert via een intelligent koelsysteem passief te koelen. Zo kunnen de verluchtingsgaten in de behuizing wegvallen en wordt toch een maximale lichtstroom en levensduur verzekerd. Zoals in de andere uitvoeringen beschikt de converterbox van de LED-spot over een cool touch functie: zo kan ARCOS xpert 3 bij een gewijzigde inrichting op elk moment heruitgelijnd worden.
Design & functies
Het optische systeem
De LED-lichtbron
Passieve koeling

ARCOS

Wandfloodlight

ARCOS LED xpert | 22 Watt | superspotlight

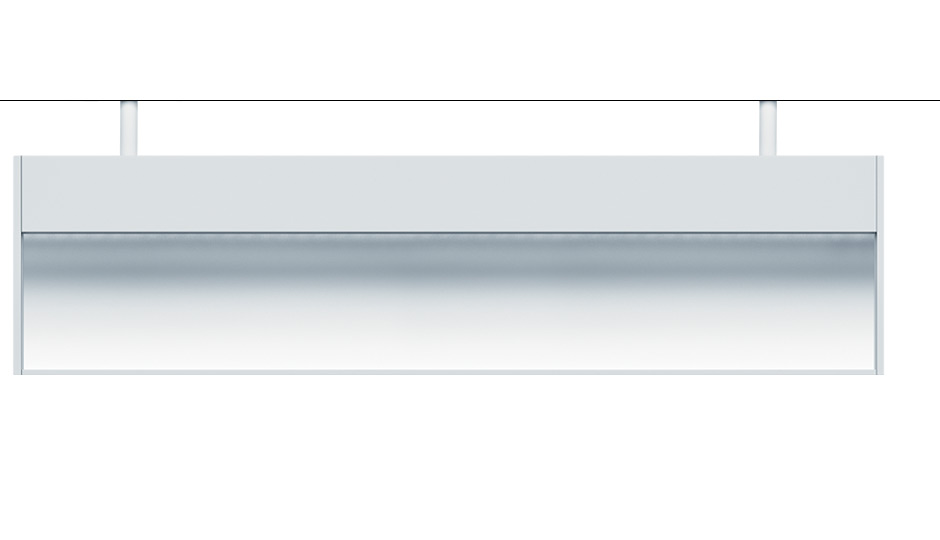

ARCOS LED wandfloodlight lineair | 30 Watt | lengte 620 mm

ARCOS

De expert voor scherpe contouren

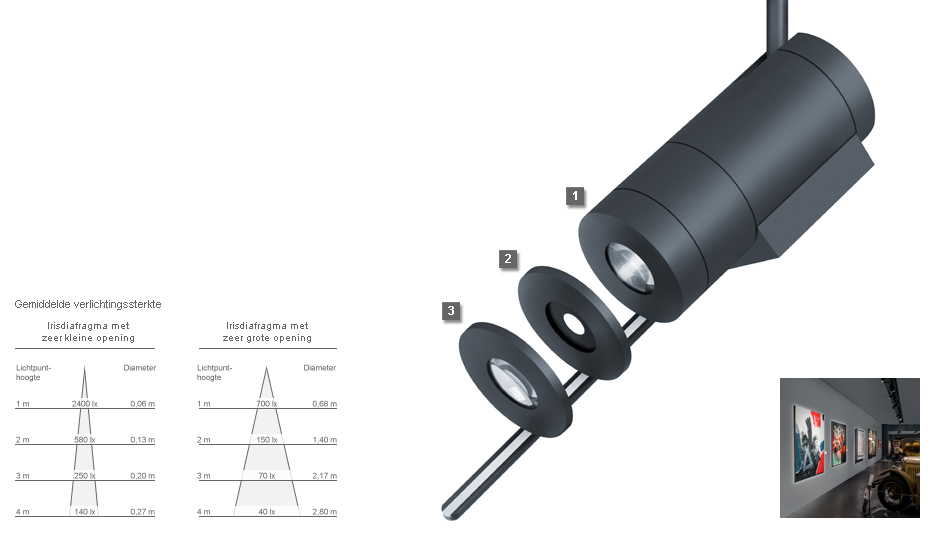

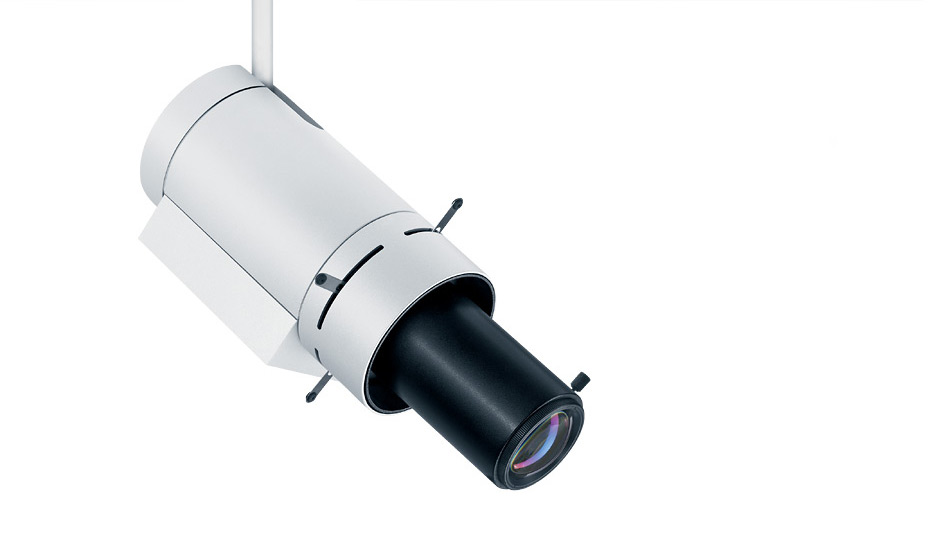

2 LED xpert projectiespot
1 |Frontring met condensorlens
2 |Instelbaar irisdiafragma
   (alternatief: contourendiafragma)
3 |Instelbare focuslens
Contourenspots met focusseerbaar lenssysteem maken een unieke, randscherpe verlichting van objecten en beelden mogelijk en versterken op die manier de kunstbeleving.
Voortbouwend op de kwaliteiten van de ARCOS 2 xpert spot zet de al even compacte projectiespot de expositiestukken perfect in scène – met scherpe contouren, een gelijkmatige lichtverdeling en tegelijk een geringe wandverlichting. Mechanisch verstelbare lenzen, die aan het parallel uitgestraalde licht de gewenste vorm geven, zorgen voor een hoge flexibiliteit.

ARCOS

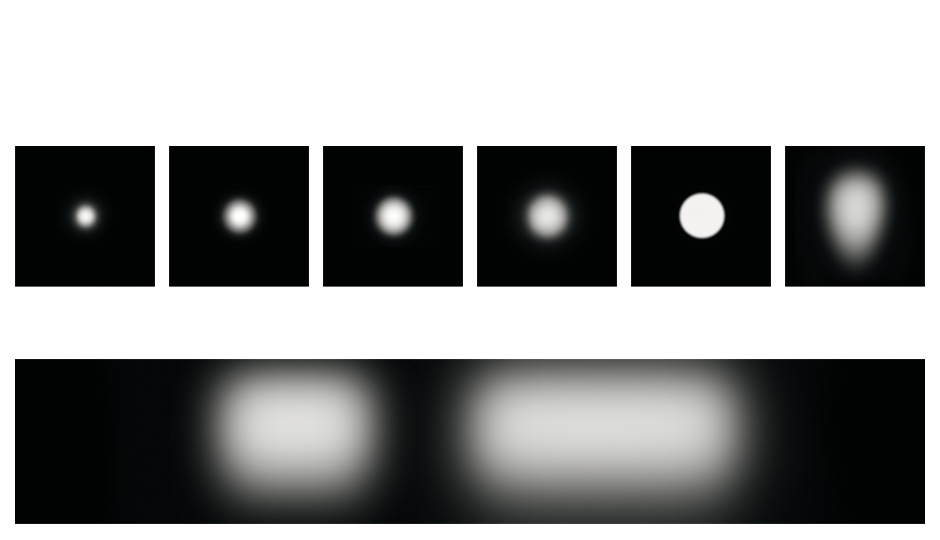

Het precieze lichtinstrument voor elke verlichtingstaak

Superspotlight (8° tot 10°)
Spotlight/medium spotlight (11° tot 15°)
Floodlight (22° tot 30°)
Wide floodlight (32° tot 40°)
Projectie
Wandfloodlight
(rotatiesymmetrisch)
Wandfloodlight (asymmetrisch lineair)

ARCOS

Het precieze lichtinstrument voor elke verlichtingstaak

Een belangrijke eis die aan de verlichting in musea en expositieruimtes wordt gesteld, is perfect, verblindingvrij licht. ARCOS zet hiervoor frontringen, speciale reflectoren, hoogcontrastdiafragma's en rasters in. Om flexibel op wisselende verlichtingstaken te kunnen inspelen, kunnen de optische accessoires gereedschaploos vervangen worden.

De perfecte afstemming van LED-module en optisch systeem leidt tot maximale precisie, homogeniteit en intensiteit. De al buitengewoon geringe kleurtolerantie van ARCOS 2 LED xpert (MacAdam trap 2) wordt voor ARCOS 3 LED xpert nogmaals gehalveerd (MacAdam trap 1 x 2). De kleurweergave haalt bij ARCOS 2 een uitstekende waarde van Ra 94 die door ARCOS 3 met Ra 98 nog eens wordt overtroffen.

ARCOS

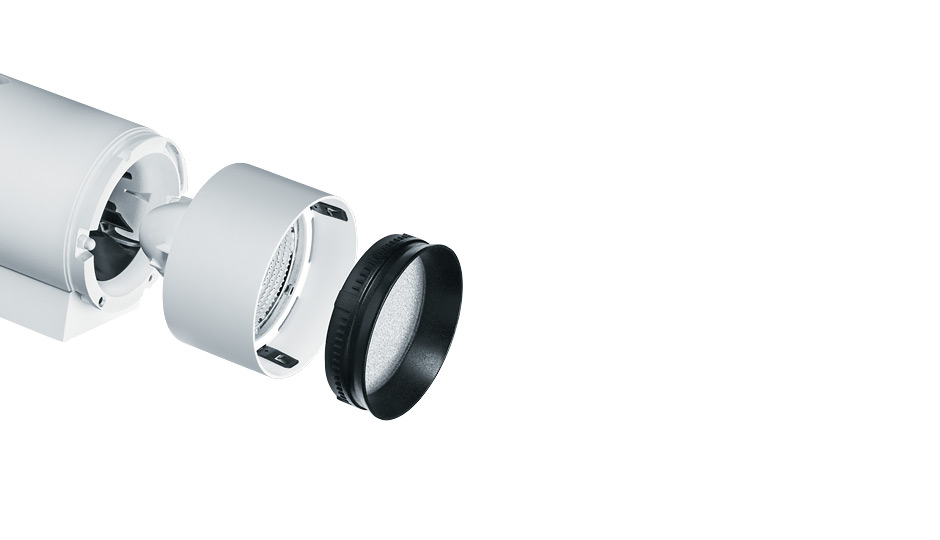

Doordachte accessoires voor perfecte ensceneringen

Veelvuldige accessoires. Ongeëvenaarde fl exibiliteit.

De belangrijkste verlichtingsopdracht in musea en expositieruimtes is om de boodschap of de vorm van een kunstwerk optimaal tot zijn recht te laten komen. Hierbij zijn het vaak zeer fijne nuances in materiaal of kleur die de doorslag geven. ARCOS biedt hier met een brede waaier van accessoires optimale voorwaarden om in een handomdraai elke verlichtingstaak doelgericht te vervullen. Voor een perfecte enscenering zijn de volgende accessoires beschikbaar: vier lenzen, vier wisselreflectoren, een wandfloodlight-voorzetstuk, een foliehouder, twee speciale filters, twee rasters voor verblindingsbescherming en een antiverblindingskap. Alle lenzen kunnen gereedschapsloos vervangen en in een draaibare accessoirehouder gecombineerd worden. Met deze talrijke accessoires wordt de spotserie ARCOS LED een geschikt instrument voor een perfecte enscenering: zowel inzake flexibiliteit als op het vlak van lichtkwaliteit. Door de codering van de lenzen blijft de exacte positie van de accessoires ook na de vervanging van lamp of reflector behouden.

ARCOS

Doordachte accessoires voor perfecte ensceneringen

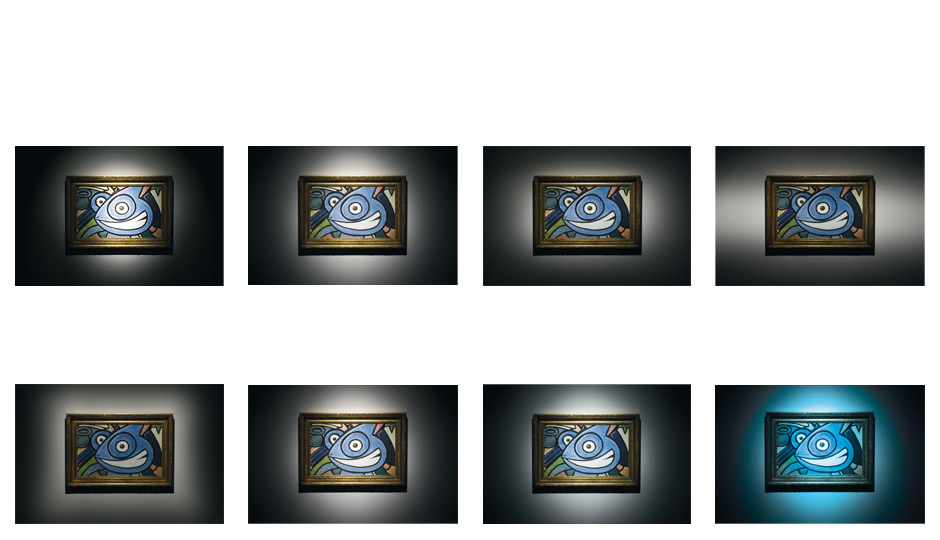

ARCOS zonder lens
Softfocuslens
Ovaalfocuslens 30°
Ovaalfocuslens 50°
Rechthoekige lens 55° x 70°
Kleurtemperatuur 3000 K
Conversiefilter 4000 K
Houder voor speciale folies (alleen LED)

ARCOS

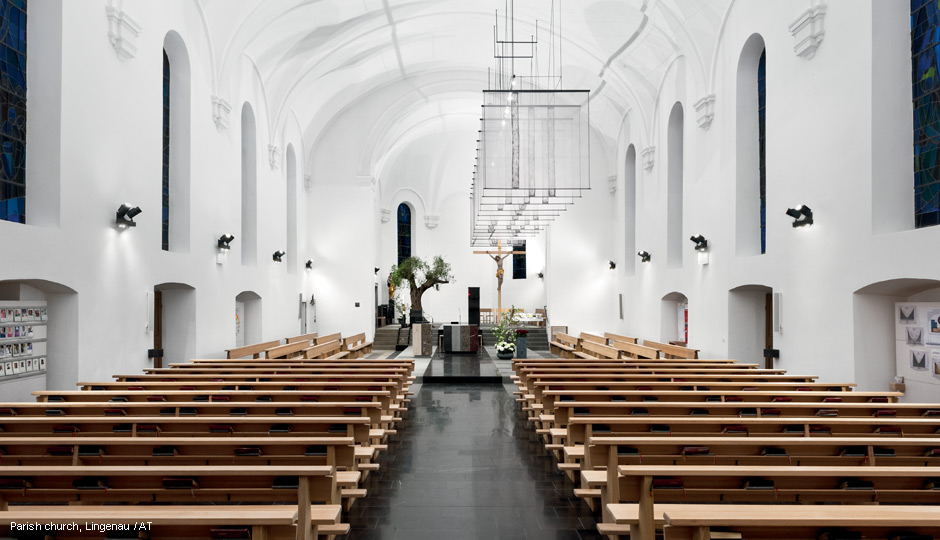

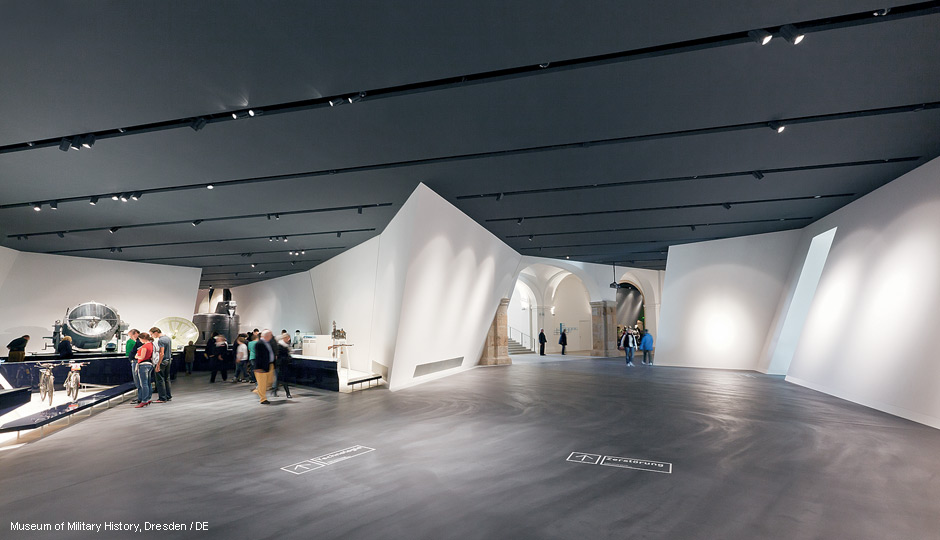

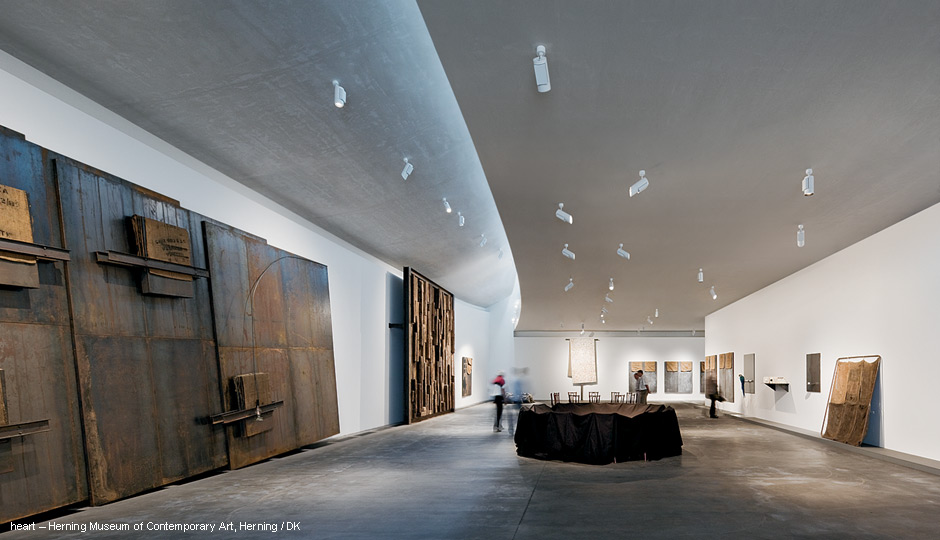

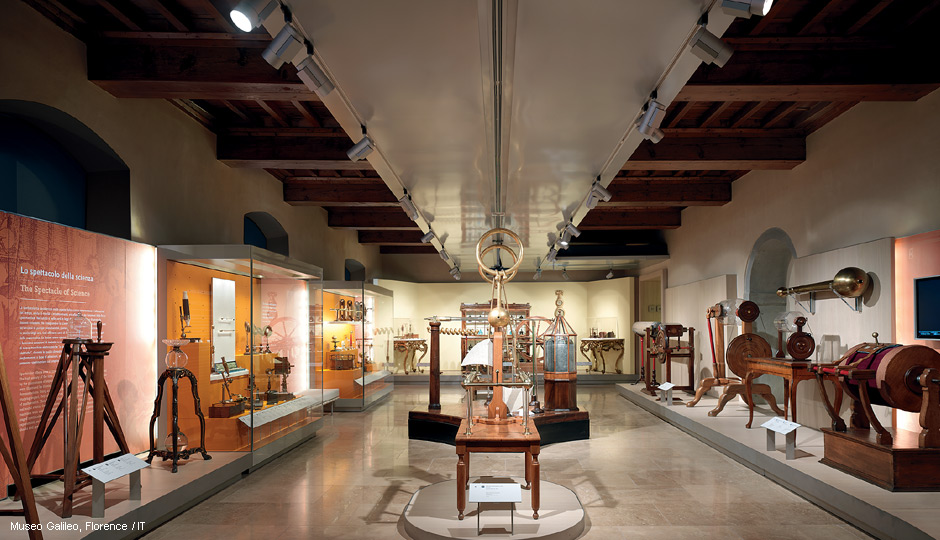

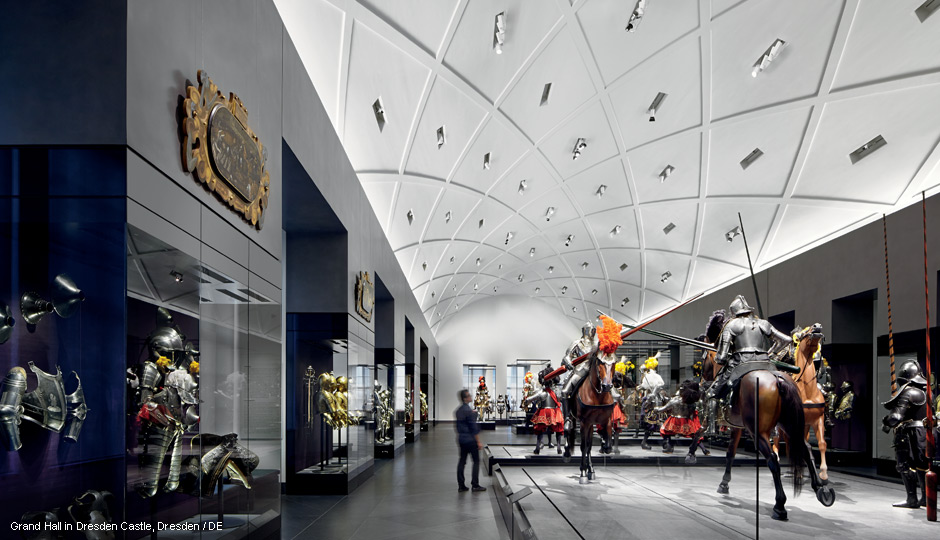

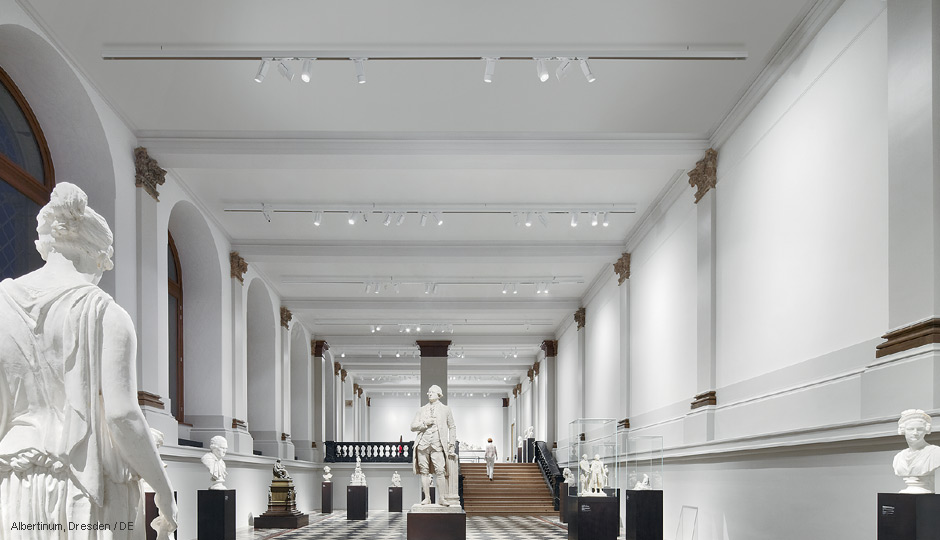

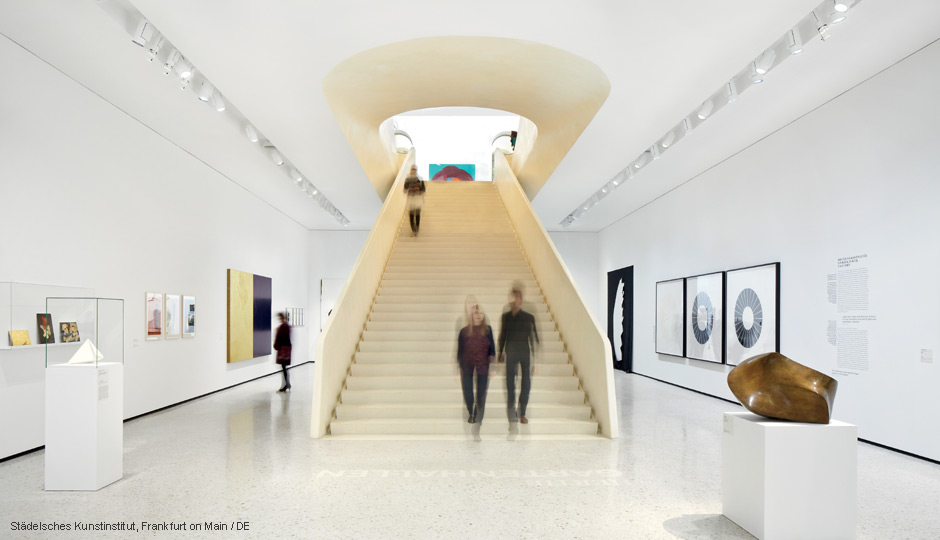

Toepassingen

ARCOS
