TECTON
Design
„Demokratisches Design – für uns heißt das bei der Entwicklung von Leuchten vor allem, ein Produkt zu kreieren, das optimale Beleuchtungsbedingungen garantiert, egal ob in der Fabrik oder im Einkaufszentrum. TECTON erfüllt komplexe Funktionen – effizient und unaufdringlich.
DESIGN TECTON
Nicholas Thomas Grimshaw & Partners
Billings Jackson Design (LED)
DESIGN TECTON
Nicholas Thomas Grimshaw & Partners
Billings Jackson Design (LED)
TECTON
Übersicht

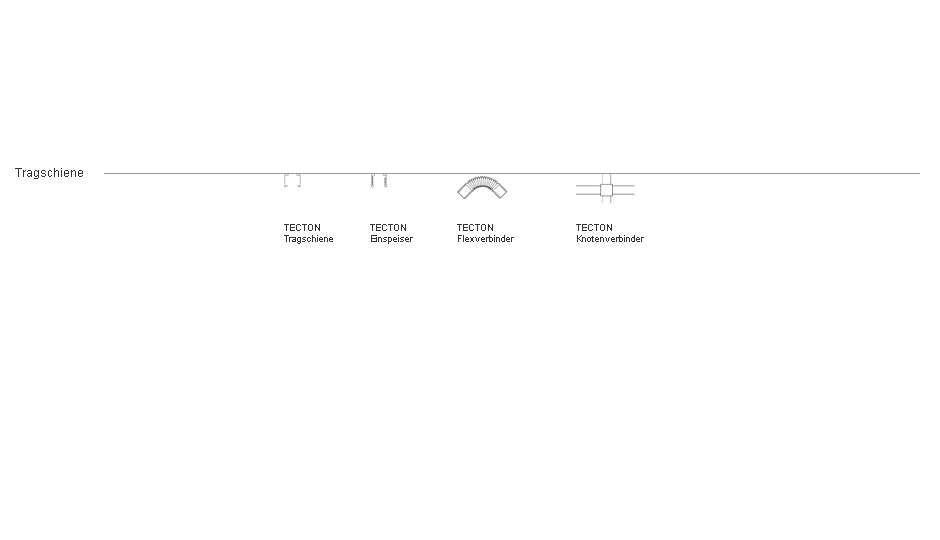

| 1 Tragschiene Tragschienensystem, Montageoptionen, Knotenverbinder |

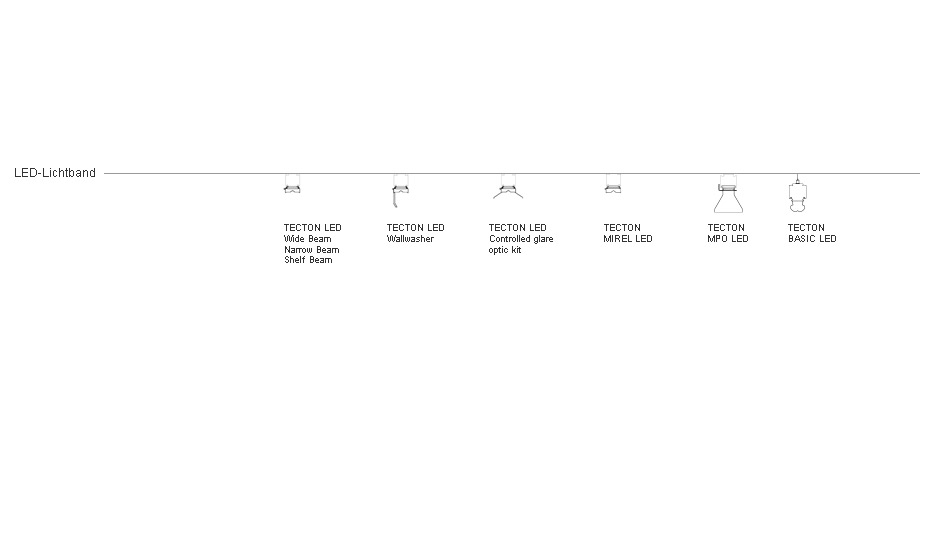

2 LED Lichtband TECTON LED Design, TECTON LED Technik, Energieeffizienz TECTON LED SINGLE TECTON BASIC LED |
3 T16/T26 Lichtband Lichtbanddesign Lichtbalken Technik Effizienter Einsatz von Leuchtstofflampen |
4 Lichtbausteine Dekorative Optiken Strahlerprogramm |

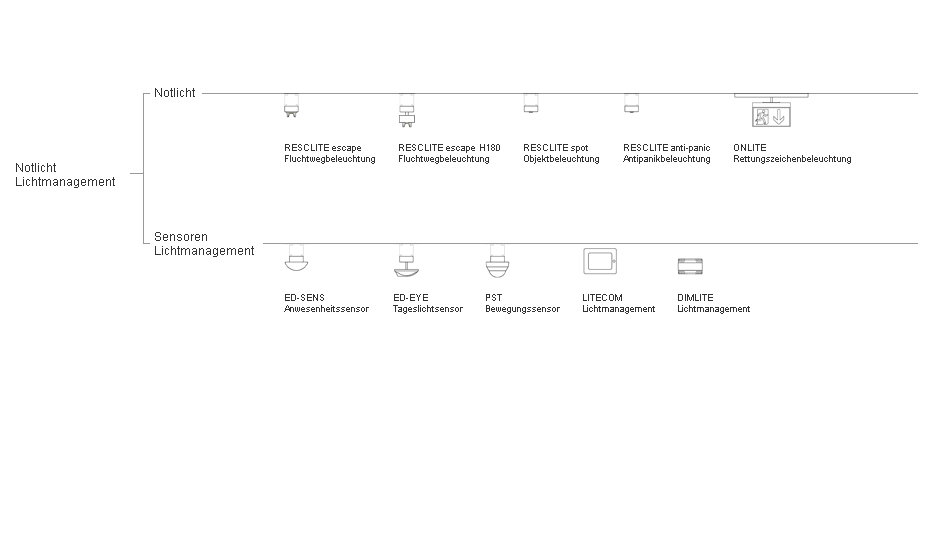

5 Notlicht Lichtmanagement Sicherheits- beleuchtung Lichtmanagement |
TECTON
Tragschiene
TECTON ist das weltweit erste Lichtband mit einem 11-poligen in die Tragschiene integrierten Stromleitprofil. So ist das System bereits heute für die Anforderungen von morgen gerüstet. Sämtliche Funktionen wie die Stromversorgung, die Lichtsteuerung und die Anbindung an das Notlicht sind in dieser multifunktionalen Tragschiene lückenlos eingebunden. Die Leuchten lassen sich flexibel positionieren und das System jederzeit an bauliche Veränderungen anpassen. Ohne großen Aufwand geht TECTON auf unterschiedliche Lichtanforderungen ein – zum Zeitpunkt der Montage und bei jedem Wechsel. Die TECTON Tragschiene bleibt und bildet die funktionale Basis. Ausgetauscht oder ergänzt werden bei Bedarf nur die Lichtbausteine, die Leuchtmittel oder die Optiken.
TECTON
Tragschiene
Leere Abschlussschiene
Für das kundenspezifische Ablängen am Ende des
Lichtbandes (1000 oE).
Für das kundenspezifische Ablängen am Ende des
Lichtbandes (1000 oE).
Einzeltragschienen in zwei Längen
So haben Einzelleuchten das gleiche Erscheinungsbild
wie das Lichtband.
So haben Einzelleuchten das gleiche Erscheinungsbild
wie das Lichtband.
Tragschienenset
Vormontiertes Tragschienenset inkl. Einspeiser mit Endkappe und Berührungsschutz.
Vormontiertes Tragschienenset inkl. Einspeiser mit Endkappe und Berührungsschutz.
Breites Sortiment an Tragschienen
Die Abstufung in 0,5-Meter-Schritten vereinfacht Planung und Realisierung.
Die Abstufung in 0,5-Meter-Schritten vereinfacht Planung und Realisierung.
TECTON
Tragschiene
Befestigungsoptionen Seilabhängung mit Clix-Technik
Nichts ist einfacher als die Befestigung einer TECTON-Trag-schiene. Das clevere Verbindungsglied zwischen Wand oder Decke und der Tragschiene ist eine genial funktionale Befestigungsfeder. Durch leichtes Andrücken lässt sie sich werkzeuglos an der Tagschiene fixieren und bei Bedarf auch verschieben. Selbst die Höhenverstellung der Abhängungen erfolgt zur Gänze ohne Werkzeug.
Von links nach rechts:
Wandbefestigung
Deckenbefestigung
CaddyClip
Seilabhängung
Kettenabhängung
Nichts ist einfacher als die Befestigung einer TECTON-Trag-schiene. Das clevere Verbindungsglied zwischen Wand oder Decke und der Tragschiene ist eine genial funktionale Befestigungsfeder. Durch leichtes Andrücken lässt sie sich werkzeuglos an der Tagschiene fixieren und bei Bedarf auch verschieben. Selbst die Höhenverstellung der Abhängungen erfolgt zur Gänze ohne Werkzeug.
Von links nach rechts:
Wandbefestigung
Deckenbefestigung
CaddyClip
Seilabhängung
Kettenabhängung
TECTON
Tragschiene
Ein- und Ausspeisemöglichkeiten Kundenspezifischen Anforderungen und Rahmenbedingungen kommt TECTON mit einem breiten Spektrum an Ein- und Ausspeisemöglichkeiten entgegen. Für Lichtbandlängen über 50 Meter ist ein zusätzlicher Einspeisepunkt ratsam. TECTON Mitteleinspeiser eignen sich hervorragend für diesen Zweck, zumal das Lichtband optisch nicht unterbrochen wird.
Hinweis: 28/54 W und 35/49/80 W decken den Ein- bzw. Ausspeiser komplett ab (keine ONLITE Notleuchten). Bei 14/24 W, TECTON Tetris und Strahler/Hochdruckbausteinen, ist dies aufgrund der kurzen Dreh-knebelabstände nicht möglich.
Hinweis: 28/54 W und 35/49/80 W decken den Ein- bzw. Ausspeiser komplett ab (keine ONLITE Notleuchten). Bei 14/24 W, TECTON Tetris und Strahler/Hochdruckbausteinen, ist dies aufgrund der kurzen Dreh-knebelabstände nicht möglich.
/ Ein-Ausspeiser
TECTON
Tragschiene
| 5 Anschlüsse für die Netzversorgung(5 x 2,5 mm²) |
4 Pole für zwei unabhängige Notbeleuchtungskreise (4 x 1,5 mm²) |
2 Steuerleitungen mit DALI-Steuersignal für die Helligkeitsregelung (2 x 1,5 mm²) |
Oberflächen in Weiß oder Silber |
/ Ein-Ausspeiser
TECTON
Tragschiene
| TE | Einspeiser Endkappe Schiene |
| T-1000 oE | Leere Abschlussschiene flexibel abschneidbar |
| T-EF | Sägeendkappe für normkonformes Abschließen |
| Ausspeiser | |
| TA-F | Flexibler Ausspeiser |
| TM | Mitteleinspeiser |
| TM TA-TE | Mitteleinspeiser |
/ Ein-Ausspeiser
TECTON
Tragschiene
Ansicht von UNTEN
Ansicht von OBEN
Über verschiedene Knotenverbinder lässt sich das Lichtbandsystem TECTON in unendlich viele Varianten zusammenfügen und kombinieren. Ganz nach dem jeweiligen gestalterischen und lichttechnischen Erfordernissen. TECTON eröffnet durch L, T und X–Verbinder zusätzliche Möglichkeiten der Gestaltung mit Licht. Die Gebilde werden dabei selbst integraler Bestandteil der Raumarchitektur. Den Verdrahtungsverlauf über die Knotenverbinder definiert der Elektroinstallateur vor Ort, je nach Anwendungsanforderung.
Berechnung der Achsmaße mit Knotenverbindern Das Achsmaß lässt sich sehr einfach berechnen: Zwei Verbinder ergeben zusammen 0,5 Meter. Auch die Tragschienen werden in 0,5 Meter-Schritten angeboten. Das Achsmaß beträgt daher immer Tragschienenlänge plus 0,5 Meter.
/ Knotenverbinder
TECTON
LED

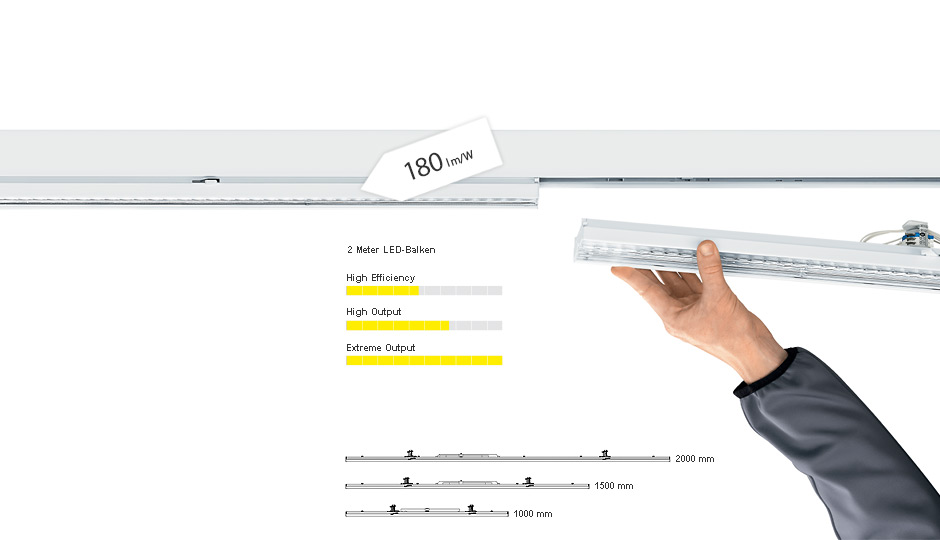

Tragschienen und Leuchten, mehr ist für ein LED-Lichtbandsystem nicht notwendig. Selbst wenn verschiedene Abstrahlungscharakteristiken aneinander gereiht werden, erscheint TECTON LED als durchgängiges Lichtband – ohne optischen Unterbruch oder verschiedenartige Reflektoren. Dank der 100%igen Kompatibilität des LED-Systems mit der gesamten TECTON Produktfamilie, können auch bereits vorhandene T16- und T26-Leuchten ganz einfach und werkzeuglos gegen das neue LED-Lichtband ausgewechselt werden. Leuchte und elfpolig vorverdrahtete Tragschiene werden dank einer hör- und sichtbaren Verschlusstechnik schnell und sicher miteinander verbunden.
TECTON
LED
TECTON LED
High Output
High Output
TECTON LED
Standard
5 520 lm 8 000 lm
TECTON LED High Output macht es dank innovativer Lichttechnik möglich, dass die Abstände der Leuchten auf dem Lichtband deutlich erweitert werden können ohne die Qualität oder die Menge des Lichts zu reduzieren. Das Resultat: Höhere Effizienz
(112 lm / W) und um 45 Prozent mehr Licht.
Einheitliches Design: TECTON LED ist eine
„all-in-one“ Lösung: Lichtbalken, Leuchtmittel und Reflektor werden in ein Produkt kombiniert und integriert. Das von Billings Jackson Design entwickelte Produktdesign ist reduziert, hält sich zurück und strahlt Ruhe im Raum und an der Decke aus. Erstmals wird damit auch die Realisierung eines 100% durchgängiges LED Lichtbandes möglich.
Geringere Kosten: TECTON LED besticht mit einer Lebensdauer von 50.000 Stunden bei 70 Prozent Lichtstrom und einer Lichteffizient von bis zu 112 lm/Watt. Damit liegen die wirtschaftlichen Vorteile auf der Hand: Weniger Energieverbrauch, weniger Wartung und weniger Arbeitsunterbrechungen. Dies schützt die Umwelt und fördert die positive Image des Unternehmens gegenüber seinen Kunden.
„all-in-one“ Lösung: Lichtbalken, Leuchtmittel und Reflektor werden in ein Produkt kombiniert und integriert. Das von Billings Jackson Design entwickelte Produktdesign ist reduziert, hält sich zurück und strahlt Ruhe im Raum und an der Decke aus. Erstmals wird damit auch die Realisierung eines 100% durchgängiges LED Lichtbandes möglich.
Geringere Kosten: TECTON LED besticht mit einer Lebensdauer von 50.000 Stunden bei 70 Prozent Lichtstrom und einer Lichteffizient von bis zu 112 lm/Watt. Damit liegen die wirtschaftlichen Vorteile auf der Hand: Weniger Energieverbrauch, weniger Wartung und weniger Arbeitsunterbrechungen. Dies schützt die Umwelt und fördert die positive Image des Unternehmens gegenüber seinen Kunden.
TECTON
LED
LED
Erstklassige Lichtqualität: Eine Farbwiedergabe von RA >80 und zwei Farbtemperaturen von 3.000, 4.000 und 6500 Kelvin führen zu einer exzellenten Lichtqualität. Dadurch werden die Produktivität der Mitarbeiter, die Sicherheit am Arbeitsplatz und die Orientierung im Gebäude gesteigert.
Hohe Zukunftssicherheit: Die LED ist die innovativste Lichttechnologie mit enormen Zukunftspotential. TECTON LED bietet damit eine größtmögliche Investitionssicherheit. Gut vorbereitet für die aktuellen und künftigen ökologischen Regulatorien verschiedener Staaten und der Europäischen Union, aber auch für unterschiedlichste Förderungen für energieeffiziente Gebäude- und Beleuchtungslösungen.
Erstklassige Lichtqualität: Eine Farbwiedergabe von RA >80 und zwei Farbtemperaturen von 3.000, 4.000 und 6500 Kelvin führen zu einer exzellenten Lichtqualität. Dadurch werden die Produktivität der Mitarbeiter, die Sicherheit am Arbeitsplatz und die Orientierung im Gebäude gesteigert.
Hohe Zukunftssicherheit: Die LED ist die innovativste Lichttechnologie mit enormen Zukunftspotential. TECTON LED bietet damit eine größtmögliche Investitionssicherheit. Gut vorbereitet für die aktuellen und künftigen ökologischen Regulatorien verschiedener Staaten und der Europäischen Union, aber auch für unterschiedlichste Förderungen für energieeffiziente Gebäude- und Beleuchtungslösungen.
TECTON
LED
Optional: Schutzart IP 50 für LED-Modul und Optik
Die verschraubten Endkappen mit extra Dichtung und die verklebte Primäroptik garantieren den 100-prozentigen Schutz des LED-Moduls inklusive Optik. Der dadurch verlängerte Wartungszyklus ist speziell bei hoher Belastung durch Verschmutzung von großem Nutzen. Die IP-geschützte Leuchte eignet sich sehr gut in Metall- und Maschinenbereichen.
Die verschraubten Endkappen mit extra Dichtung und die verklebte Primäroptik garantieren den 100-prozentigen Schutz des LED-Moduls inklusive Optik. Der dadurch verlängerte Wartungszyklus ist speziell bei hoher Belastung durch Verschmutzung von großem Nutzen. Die IP-geschützte Leuchte eignet sich sehr gut in Metall- und Maschinenbereichen.
4 Optiken – einheitliches Design
Vier verschiedene Optiken wurden für unterschiedliche Anforderungen in den Anwendungen „Präsentation & Verkauf“ sowie „Industrie & Technik“ entwickelt. Erst mit diesen technologisch ausgefeilten Optiken spielt die LED ihre Vorteile richtig aus. Dadurch werden optimierte horizontale und vertikale Beleuchtungsstärken für die verschiedenen Anforderungen erreicht. Einsatz von Reflektoren nicht mehr notwendig da Lichtlenkung in der Optik passiert !
Vier verschiedene Optiken wurden für unterschiedliche Anforderungen in den Anwendungen „Präsentation & Verkauf“ sowie „Industrie & Technik“ entwickelt. Erst mit diesen technologisch ausgefeilten Optiken spielt die LED ihre Vorteile richtig aus. Dadurch werden optimierte horizontale und vertikale Beleuchtungsstärken für die verschiedenen Anforderungen erreicht. Einsatz von Reflektoren nicht mehr notwendig da Lichtlenkung in der Optik passiert !
TECTON
LED

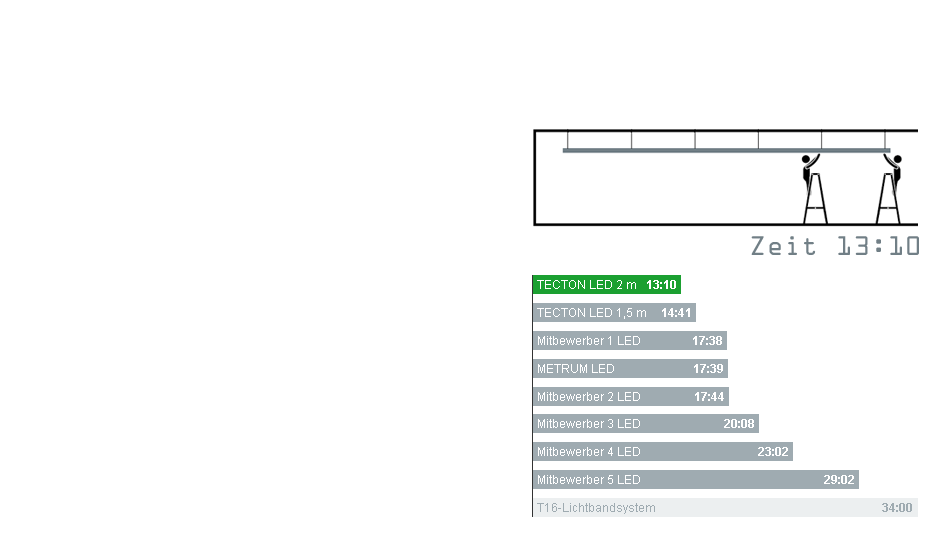

Reduzierte Montagezeit
TECTON LED ist 100% kompatibel mit dem gesamten TECTON Produktsortiment. Und auch hier gelten die bekannten Grundsätze: „Plug&Play“ und werkzeuglos für höchst mögliche Zeiteffizient. Mit TECTON LED geht die Montage nun noch schneller von der Hand: Tragschiene montieren, TECTON LED einklicken und fertig.
Modullängen: 1171 mm, 1463 mm
TECTON LED ist 100% kompatibel mit dem gesamten TECTON Produktsortiment. Und auch hier gelten die bekannten Grundsätze: „Plug&Play“ und werkzeuglos für höchst mögliche Zeiteffizient. Mit TECTON LED geht die Montage nun noch schneller von der Hand: Tragschiene montieren, TECTON LED einklicken und fertig.
Modullängen: 1171 mm, 1463 mm
TECTON
LED
Der herkömmliche Supermarkt beleuchtet seine Regale mit T16-Lichtbandlösungen. Im direkten Vergleich mit TECTON LED Wide Beam werden die Stärken der praktisch wartungsfreien LED-Lösung deutlich: Auf zehn Jahre gesehen reduzieren sich die Gesamtkosten um 7 %. Zudem führt die Verwendung von TECTON LED zu einer Steigerung von 300 auf 540 lx am Boden. Auch um 38 Prozent reduzierte Energiekosten sprechen für eine LED-Beleuchtung im ökologisch verantwortungsbewussten Handel.
SPAR Markt, Murau / AT
SPAR Markt, Murau / AT
TECTON
LED
Die herkömmliche Beleuchtung für Produktionsflächen ist ein T16-Lichtband. Fällt die Entscheidung jedoch auf ein TECTON LED Wide Beam Lichtband, so wird nicht nur die Lichtqualität markant gesteigert. Dank höherer Wirkungsgrade werden weniger Leuchten benötigt und der Energieverbrauch sinkt um 50 Prozent. Betrachtet man einen Zeitraum von zehn Jahren, so liegen die Kosten für das LED-Lichtband sogar 8 Prozent unter jenen einer T16-Beleuchtung.
TECTON
LED SINGLE
Wenn die Installation einer Tragschiene nicht möglich oder
erforderlich ist, bietet TECTON LED SINGLE die ideale Alternative.
Das LED-Lichtband kann ohne Tragschiene betrieben werden, zeichnet
sich aber durch die für TECTON charakteristischen Bestwerte im Hinblick auf
Lichtqualität, Leistungsfähigkeit und Effizienz aus. TECTON LED SINGLE ist für
den Deckenanbau oder als Pendelleuchte in der Wide Beam Optik verfügbar und bietet
so eine homogene Ausleuchtung von Räumen und Regalflächen. Bis zu zwei Leuchten können
auf diese Weise installiert werden, so dass eine maximale Länge von 2 x 1463 mm erreicht wird.
erforderlich ist, bietet TECTON LED SINGLE die ideale Alternative.
Das LED-Lichtband kann ohne Tragschiene betrieben werden, zeichnet
sich aber durch die für TECTON charakteristischen Bestwerte im Hinblick auf
Lichtqualität, Leistungsfähigkeit und Effizienz aus. TECTON LED SINGLE ist für
den Deckenanbau oder als Pendelleuchte in der Wide Beam Optik verfügbar und bietet
so eine homogene Ausleuchtung von Räumen und Regalflächen. Bis zu zwei Leuchten können
auf diese Weise installiert werden, so dass eine maximale Länge von 2 x 1463 mm erreicht wird.
TECTON
BASIC LED
TECTON BASIC LED kombiniert die
bewährte TECTON-Tragschiene und Zumtobel
LED-Technologie mit einem optisch vereinfachten
LED-Lichtbalken für den Einsatz in Bereichen mit
reduziertem Anforderungsprofil.
bewährte TECTON-Tragschiene und Zumtobel
LED-Technologie mit einem optisch vereinfachten
LED-Lichtbalken für den Einsatz in Bereichen mit
reduziertem Anforderungsprofil.
Mit der Einführung der Version BASIC wird TECTON – das wohl vielfältigste Lichtbandsystem am Markt – um eine LED-Variante erweitert. TECTON Basic wurde speziell für ein reduziertes Anforderungsprofil entwickelt und ermöglicht so den Einsatz von Zumtobel LED-Technologie in Bereichen, in denen bisher konventionelle Lösungen zum Einsatz kamen. Aufgrund des technisch und optisch vereinfachten LED-Lichtbalkens ist TECTON BASIC mit einem Lichtstrom von über 4.800 lm und einer Effizienz von rund 85 Lumen pro Watt insbesondere für einfache Beleuchtungsaufgaben im Verkauf und der Industrie geeignet.
TECTON
T16/T26 Lichtband
TECTON erfüllt sehr unterschiedliche Lichtanforderungen und geht in hohem Maße auf die Eigenheiten spezifischer Sehaufgaben ein. Die Wirtschaftlichkeit steht dabei im Vordergrund – nicht nur im Hinblick auf den Energieverbrauch, sondern auch im Bezug auf die Flexibilität. Die Palette an Leuchten mit unterschiedlichen Leistungsstufen ist sehr breit. Zusätzliche Alternativen ergeben sich durch die Anzahl der Lampen und die beliebige Wahl der Abstände. TECTON bietet somit beste Voraussetzungen für eine wirtschaftliche Lösung in Industrie und Technik, bei der das Licht der jeweiligen Tätigkeit entspricht. Genauso perfekt eignet sich TECTON für Präsentation und Verkauf.
TECTON
T16/T26 Lichtband
| Halogenfreie Verdrahtung | Leuchtmittel | EVG, Industrie-EVG oder Multiwatt-Vorschaltgerät | Phasenwahl und Notlicht- versorgung mit einem Handgriff |
|||
| Umfangreiches und ausgewogenes Angebot an Systemleuchten mit innovativer T16-Lampentechnologie (ein- und zweilampig mit engem und breitem Fassungsabstand) Besonders für den Bereich der Industrie stehen auch T26-Leuchtmittel mit elektronischem Vorschaltgerät zur Verfügung (ein- und zweilampig mit breitem Fassungsabstand) |
T16-Leuchtenmodelle werden optional auch mit Multiwatt- und Industrievorschaltgeräten angeboten. Industrie-EVG: für erhöhte Temperaturbereiche – optimiert für extrem lange Lebensdauer |
Werkzeuglose Phasenverstellung durch einfaches Umklicksen in die gewünschte Position Mit leichtem Druck fixieren – fertig |
||||
TECTON
T16/T26 Lichtband
| TETRIS-Anordnung | Versenkter Drehknebel | Lichtbalken, doppelte Verbindung | Cool Spot Optimizer | |||
| Mit TECTON Tetris bieten wir standardmäßig eine Lampenüberlappung für ein- und zweiflammige Lichtbalken an. Die Überlappung sorgt für fast perfektes, gleichmäßiges Licht. | Groß und griffig und dennoch unauf-fällig – der versenkte Drehknebel sorgt für einfache Montage und mühelose Wartung der Leuchte in der Tragschiene. | Drehknebel für die mechanische und elektrische Verbindung und Dreh-knebel für eine rein mechanische Verbindung. Belastung je Drehknebel max. 5 kg – z. B. Universaladapter für Lautsprecher, (höhere Belastungen auf Anfrage) |
Speziell für den Einsatz von T16-Leuchtmitteln in Umgebungen mit tiefen Temperaturen entwickelt. Mehr Licht, weniger Energieverbrauch. |
|||
TECTON
T16/T26 Lichtband
Leuchtstofflampen im Vergleich – T16/T26 Die Lampen T16 (Durchmesser 16 mm) weisen gegenüber den dickeren T26 (Durchmesser 26 mm) einige veränderte Eigenschaften auf, die in der Anwendung zu beachten sind.
Lichtstrom-Temperaturverhalten Wie bei allen Leuchtstofflampen ist der Lampenlichtstrom temperaturabhängig. Der Maximalwert wird bei einer optimalen Umgebungstemperatur erreicht, während bei höheren und niedrigeren Temperaturen steigende Verluste auftreten.
Optimale Betriebstemperatur T26: 20 bis 25 °C
Optimale Betriebstemperatur T16: 35 °C
Der Grund: Die Kühlstelle der T16 liegt nicht in der Lampenmitte, sondern typisch am Rohrende im Bereich des Stempelaufdrucks des Herstellers. Der Nennlichtstrom wird generell für eine Umge-bungstemperatur von 25 °C angegeben. Bei T16 liegt der Maximalwert somit höher als dieser Nennwert. Leuchtenbetriebswirkungsgrade können aus diesem Grund Werte größer „1“ annehmen.
Lichtstrom-Temperaturverhalten Wie bei allen Leuchtstofflampen ist der Lampenlichtstrom temperaturabhängig. Der Maximalwert wird bei einer optimalen Umgebungstemperatur erreicht, während bei höheren und niedrigeren Temperaturen steigende Verluste auftreten.
Optimale Betriebstemperatur T26: 20 bis 25 °C
Optimale Betriebstemperatur T16: 35 °C
Der Grund: Die Kühlstelle der T16 liegt nicht in der Lampenmitte, sondern typisch am Rohrende im Bereich des Stempelaufdrucks des Herstellers. Der Nennlichtstrom wird generell für eine Umge-bungstemperatur von 25 °C angegeben. Bei T16 liegt der Maximalwert somit höher als dieser Nennwert. Leuchtenbetriebswirkungsgrade können aus diesem Grund Werte größer „1“ annehmen.
TECTON
T16/T26 Lichtband
Lichtband horizontal,
zweilampig
zweilampig
Lichtband horizontal,
einlampig
einlampig
Optimale Lampenanordnung für T16/T26-Leuchtmittel
Im Bezug auf die Lampenanordnung ist die T26 aufgrund des mittigen Cool-Spots unkritisch, bei der T16 sind einige Besonderheiten zu beachten. Im kontinuierlichem Lichtband kann der höchste Gesamtlichtstrom erreicht werden, wenn die Stempelaufdrucke möglichst nebeneinander liegen. In kühlen Umgebungen kann es auch hier sinnvoll sein, davon abzuweichen.
Im Bezug auf die Lampenanordnung ist die T26 aufgrund des mittigen Cool-Spots unkritisch, bei der T16 sind einige Besonderheiten zu beachten. Im kontinuierlichem Lichtband kann der höchste Gesamtlichtstrom erreicht werden, wenn die Stempelaufdrucke möglichst nebeneinander liegen. In kühlen Umgebungen kann es auch hier sinnvoll sein, davon abzuweichen.
TECTON
T16/T26 Lichtband
TETRIS zweilampig
TETRIS einlampig
Bei der TETRIS-Anordnung überlappen sich die Lampen um einige Zentimeter. Dadurch kann die Dunkelzone an den Lampenenden ausgeglichen werden. Um die Gleichmäßigkeit optimal auszunutzen empfiehlt es sich, alle Lampen gleich auszurichten. Die letzte(n) Lampe(n) sollte(n) so gedreht werden, dass der Stempelaufdruck nach innen weist.
Das graue Feld in den Graphiken symbolisiert den Aufdruck der jeweiligen Hersteller.
Das graue Feld in den Graphiken symbolisiert den Aufdruck der jeweiligen Hersteller.
TECTON
T16/T26 Lichtband
| TECTON T16 1-lampig |
TECTON T16 2-lampig |
TECTON-I T16 2-lampig wide |
TECTON T26 1-lampig |
TECTON T26 2-lampig |
TECTON
Lichtbausteine
TECTON Kein anderes System macht es Lichtplanern und Bauherrn so einfach, mit einem durchgängigem System derart unterschiedliche Lichtaufgaben zu erfüllen. Schon für die klassischen Versionen mit Leuchtstofflampen gibt es eine breite Vielfalt an Optiken und Reflektoren. Weiter geht es mit mehreren Strahlerfamilien und Hochdruckbausteinen, die im Verkauf die gewünschten Akzente setzen. Wie die speziell geschützten Industrieleuchten gehören auch Rettungszeichen- und Sicherheitsleuchten zum Sortiment. Das gemeinsame Kennzeichen aller Lichtbausteine sind das herausragende Temperaturmanagement und hohe Wirkungsgrade, die das Fundament für eine energieeffiziente Gesamtlösung bilden.
TECTON
Lichtbausteine
Reflektoren
Mit einer Vielzahl an Reflektoren für spezifische Anforderungen deckt TECTON die unterschiedlichsten Anwendungsbereiche ab. Sie verteilen das Licht ganz nach Bedarf – von extrem tiefstrahlend bis breitstrahlend, asymmetrische Wallwasher und Shopreflektoren komplettieren das Programm. Den Fokus legen die Reflektoren auf Beleuchtungsaufgaben in Industrie und Technik sowie Präsentation und Verkauf. Dank CLIX- und Plug-and-Play-Techniken beginnt das Kostensparen schon bei der Montage. Ebenso einfach lassen sich Raster und Spiegeloptiken bei Bedarf nachrüsten.
Abbildung : TECTON R weiß
Mit einer Vielzahl an Reflektoren für spezifische Anforderungen deckt TECTON die unterschiedlichsten Anwendungsbereiche ab. Sie verteilen das Licht ganz nach Bedarf – von extrem tiefstrahlend bis breitstrahlend, asymmetrische Wallwasher und Shopreflektoren komplettieren das Programm. Den Fokus legen die Reflektoren auf Beleuchtungsaufgaben in Industrie und Technik sowie Präsentation und Verkauf. Dank CLIX- und Plug-and-Play-Techniken beginnt das Kostensparen schon bei der Montage. Ebenso einfach lassen sich Raster und Spiegeloptiken bei Bedarf nachrüsten.
Abbildung : TECTON R weiß
TECTON
Lichtbausteine
Raster
Um spezifische Anforderungen an die Lichtqualität zu erfüllen, bietet das TECTON Lichtbandsystem ein umfangreiches Programm an Rasterbausteinen. So gibt es beispielsweise Raster mit einem Indirektanteil für die Deckenaufhellung, wodurch Räume sehr freundlich wirken. Andere wiederum haben sich auf die hohen lichttechnischen Anforderungen von Bildschirmarbeitsplätzen spezialisiert. Professionalität beweisen die TECTON Raster auch in der einfachen und bei Bedarf nachträglichen Montage mit CLIX- und Plug-and-Play-Techniken.
Abbildung: TECTON RGL weiß
Um spezifische Anforderungen an die Lichtqualität zu erfüllen, bietet das TECTON Lichtbandsystem ein umfangreiches Programm an Rasterbausteinen. So gibt es beispielsweise Raster mit einem Indirektanteil für die Deckenaufhellung, wodurch Räume sehr freundlich wirken. Andere wiederum haben sich auf die hohen lichttechnischen Anforderungen von Bildschirmarbeitsplätzen spezialisiert. Professionalität beweisen die TECTON Raster auch in der einfachen und bei Bedarf nachträglichen Montage mit CLIX- und Plug-and-Play-Techniken.
Abbildung: TECTON RGL weiß
TECTON
Lichtbausteine
Strahler
Durch die Einbindung der Zumtobel Strahlerfamilien VIVO und LIVIANO ist das Lichtbandsystem TECTON in der Lage, neben allen anderen Aufgaben gleichzeitig wirkungsvolle Lichtakzente zu setzen. So werden die Beleuchtungsanforderungen in Shops und Verkaufsräumen mit hoher Effizienz gemeistert: von einer homogenen Ausleuchtung bis zur effektvollen Akzentuierung mit Präzisionsreflektoren. Auch hier machen CLIX- und Plug-and-Play-Techniken die Montage besonders einfach.
Abbildung: VIVO S LED 1/30W
Durch die Einbindung der Zumtobel Strahlerfamilien VIVO und LIVIANO ist das Lichtbandsystem TECTON in der Lage, neben allen anderen Aufgaben gleichzeitig wirkungsvolle Lichtakzente zu setzen. So werden die Beleuchtungsanforderungen in Shops und Verkaufsräumen mit hoher Effizienz gemeistert: von einer homogenen Ausleuchtung bis zur effektvollen Akzentuierung mit Präzisionsreflektoren. Auch hier machen CLIX- und Plug-and-Play-Techniken die Montage besonders einfach.
Abbildung: VIVO S LED 1/30W
TECTON
Lichtbausteine
Dekoroptiken
Hohe Anforderungen an das Erscheinungsbild und die Lichtqualität erfüllt das TECTON Lichtband mit einer vielseitigen Auswahl an Dekoroptiken. Diese eleganten Lichtbausteine nutzen die Professionalität bestens bewährter Lichttechniken wie Mildes Licht für die tageslichtähnliche Lichtverteilung oder Micropyramid-Strukturen für eine hochwertige Entblendung. Auch indirekt-direkt und seitlich abstrahlende Lichtbausteine reihen sich in das Portfolio der Dekoroptiken für Büro- und Kommunikationsbereiche ein – mit bewährter CLIX- und Plug-and-Play-Montage.
Abbildung: TECTON-D ECOOS
Hohe Anforderungen an das Erscheinungsbild und die Lichtqualität erfüllt das TECTON Lichtband mit einer vielseitigen Auswahl an Dekoroptiken. Diese eleganten Lichtbausteine nutzen die Professionalität bestens bewährter Lichttechniken wie Mildes Licht für die tageslichtähnliche Lichtverteilung oder Micropyramid-Strukturen für eine hochwertige Entblendung. Auch indirekt-direkt und seitlich abstrahlende Lichtbausteine reihen sich in das Portfolio der Dekoroptiken für Büro- und Kommunikationsbereiche ein – mit bewährter CLIX- und Plug-and-Play-Montage.
Abbildung: TECTON-D ECOOS
TECTON
Notlicht - Lichtmanagement
Durch das Zusammenspiel von TECTON mit ONLITE Sicherheitsbeleuchtungen wird auch im Netzausfall optimale Beleuchtung und Orientierung gewährleistet. ONLITE bietet neben der Möglichkeit, jede Leuchte der Allgemeinbeleuchtung auch für die Sicherheitsbeleuchtung einzusetzen, ein umfangreiches Paket an Sicherheits- und Rettungszeichenleuchten mit TECTON Adaptern. Für die Versorgung bei Netzausfall steht ein breites Programm an Einzel-, Gruppen- und Zentralbatterieanlagen sowie zwei unabhängige Notlichtkreise in der TECTON Schiene zur Verfügung. Im Fokus steht dabei eine ideale optische und funktionale Integration der Sicherheitsbeleuchung in die Allgemeinbeleuchtung. Alle Systeme bieten die Möglichkeit einer zentralen Überwachung und Ansteuerung jeder einzelnen Leuchte. Allgemein- und Sicherheitsbeleuchtung werden zu einer hochfunktionellen, ganzheitlichen Lichtlösung zusammengeführt.
TECTON
Notlicht - Lichtmanagement
Doppelte Sicherheit mit vier Leitungen
Zwei unabhängige Kreise für die
Sicherheitsstrombeleuchtung (4 x 1,5 mm²)
Zwei unabhängige Kreise für die
Sicherheitsstrombeleuchtung (4 x 1,5 mm²)
TECTON
Notlicht - Lichtmanagement
PURESIGN 150 CROSSIGN 110 CROSSIGN 160
Rettungszeichenleuchten mit TECTON Adapter
Jede Rettungszeichenleuchte ist als einzel-, gruppen, oder zentral-versorgte Ausführung erhältlich. Diese Produkte sind im Standard mit einem TECTON Adapter versehen. Somit ist die TECTON Montagephilosophie durchgehend gewährleistet.
Jede Rettungszeichenleuchte ist als einzel-, gruppen, oder zentral-versorgte Ausführung erhältlich. Diese Produkte sind im Standard mit einem TECTON Adapter versehen. Somit ist die TECTON Montagephilosophie durchgehend gewährleistet.
TECTON
Lichtmanagement - Sensoren
Tageslichtsteuerung
Die wirkungsvollste Art des Energiesparens unterstützt TECTON mit einem, direkt in die Tragschiene integrierbarem, DALI-Lichtsensor. Dieser erfasst fortlaufend das in den Raum einfallende Tageslicht. Mit diesen Messwerten ist die Basis geschaffen, um – in Kombination mit den entsprechenden LUXMATE Steuermodulen – nur genau jenes Maß an Kunstlicht zu ergänzen, welches für die gewünschte Lichtstärke benötigt wird.
Die wirkungsvollste Art des Energiesparens unterstützt TECTON mit einem, direkt in die Tragschiene integrierbarem, DALI-Lichtsensor. Dieser erfasst fortlaufend das in den Raum einfallende Tageslicht. Mit diesen Messwerten ist die Basis geschaffen, um – in Kombination mit den entsprechenden LUXMATE Steuermodulen – nur genau jenes Maß an Kunstlicht zu ergänzen, welches für die gewünschte Lichtstärke benötigt wird.
TECTON
Lichtmanagement - Sensoren
Bewegungssensor
Der TECTON Bewegungssensor kombiniert das Energiesparen mit hohem Nutzerkomfort. Er sorgt immer dann für Helligkeit, wenn ein Raum oder bestimmte Bereiche betreten oder befahren werden, und schaltet nach einem definierbarem Zeitabschnitt automatisch auf ein Lichtlevel von 10 Prozent. Auch bei der Montagehöhe ist der Bewegungsmelder sehr flexibel: Er erfasst Bewegungen aus einer Höhe von 2,5 m bis 10 m. Für die Installation ist weder eine Adressierung noch eine Inbetriebnahme erforderlich. Der Anschluss an ein Bus-System ist jedoch nicht möglich.
Der TECTON Bewegungssensor kombiniert das Energiesparen mit hohem Nutzerkomfort. Er sorgt immer dann für Helligkeit, wenn ein Raum oder bestimmte Bereiche betreten oder befahren werden, und schaltet nach einem definierbarem Zeitabschnitt automatisch auf ein Lichtlevel von 10 Prozent. Auch bei der Montagehöhe ist der Bewegungsmelder sehr flexibel: Er erfasst Bewegungen aus einer Höhe von 2,5 m bis 10 m. Für die Installation ist weder eine Adressierung noch eine Inbetriebnahme erforderlich. Der Anschluss an ein Bus-System ist jedoch nicht möglich.
TECTON
Lichtmanagement - Sensoren
IR-Multisensor mit Anwesenheitserkennung
Um das Licht nur dann auf 100 Prozent zu betreiben, wenn es in dieser Helligkeit benötigt wird, erfasst der Multisensor anwesende Personen und nimmt auch die Befehle der Infrarot-Fernbedienung IR-TOUCH auf. Auch die Lichtstimmungen für An- und Abwesenheit können individuell über die Fernbedienung programmiert werden. Der Multisensor ist zur Verwendung in DALI-basierenden LUXMATE Lichtsteuerungen wie DIMLITE, EMOTION und LITENET vorgesehen.
Um das Licht nur dann auf 100 Prozent zu betreiben, wenn es in dieser Helligkeit benötigt wird, erfasst der Multisensor anwesende Personen und nimmt auch die Befehle der Infrarot-Fernbedienung IR-TOUCH auf. Auch die Lichtstimmungen für An- und Abwesenheit können individuell über die Fernbedienung programmiert werden. Der Multisensor ist zur Verwendung in DALI-basierenden LUXMATE Lichtsteuerungen wie DIMLITE, EMOTION und LITENET vorgesehen.
TECTON
Mehr über TECTON erfahren
+
subFam – gefiltert
subFam Text
Familienübergreifende Merkmale
Merkmale FamilyName
Merkmale FamilyName
- text part 1 rest of text
- no explanation
Differenzierende Merkmale
Merkmale ProductName
Merkmale ProductName
- text part 1 rest of text
- no explanation
Daten werden geladen...1 Phasenstrahler (mit Adapter und kurzem Vorsatzring)
Artikel-Name |
Ausführung |
Variante |
L/B/H |
TE |
ABC |
Best.-Nr. |
|
|---|---|---|---|---|---|---|---|
sapName
|
|
A | 01234567 |
Zubehör
Artikel-Name |
Ausführung |
ABC |
Best.-Nr. |
|
|---|---|---|---|---|
| sapName |
|
A | 01234567 |
| Legende | |||
|---|---|---|---|
 |
An DIALux übergeben |  |
Neues Produkt |
 |
An RELUX übergeben |  |
Produkt mit eco+ Siegel |
 |
Produkt in der Merkliste speichern | ||
 |
Tabellenansicht sortieren | ||
Katalogsprache
Produktfilter / OFFON
Title
- Title
# Products Artikel gefunden
Infomaterial
Ähnliche Produkte
Merkliste
AUSZEICHNUNGEN
Designer
Nicholas Grimshaw, Architect
Billings Jackson Design
Billings Jackson Design
Anwendungsfotos
Wählen Sie Ihre Region
Regionale Kompetenz im World Wide Web: Mit seinen Länderportalen präsentiert sich Zumtobel auch im Web als Premium-Marke mit kundennahem Service – auch in geographischer Hinsicht.
Länderauswahl
Wussten Sie schon...
Beleuchtungserneuerung
Weniger Energie verbrauchen, höhere Lichtqualität erzeugen.
» Mehr Informationen
Weniger Energie verbrauchen, höhere Lichtqualität erzeugen.
» Mehr Informationen
Newsletter
Kurz und bündig, top-aktuell, jeden Monat neu, gratis und direkt in den Briefkasten Ihres PCs: der Zumtobel Newsletter.
» Zur Anmeldung
Kurz und bündig, top-aktuell, jeden Monat neu, gratis und direkt in den Briefkasten Ihres PCs: der Zumtobel Newsletter.
» Zur Anmeldung
