INTRO

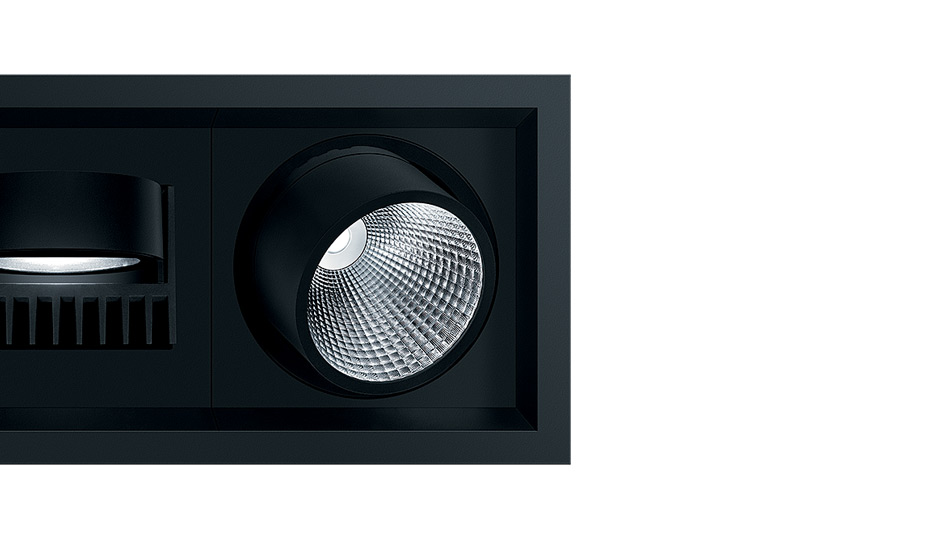

Modulair LED-verlichtingssysteem

Voor elke verkoopruimte het juiste licht

  • Maximale LED-efficiëntie
  • Flexibiliteit op het hoogste niveau
  • Individuele verlichting
  • Innovatieve lichttechniek
  • Perfecte accentuering
  • liteCarve®-reflectortechnologie

INTRO

Toepassing

  • Complete oplossing op basis van één systeem
  • Architectonisch veelzijdig uitvoerbaar
  • Efficiënt en energiebesparend
  • Uitstekende lichttechniek en kleurkwaliteit

INTRO

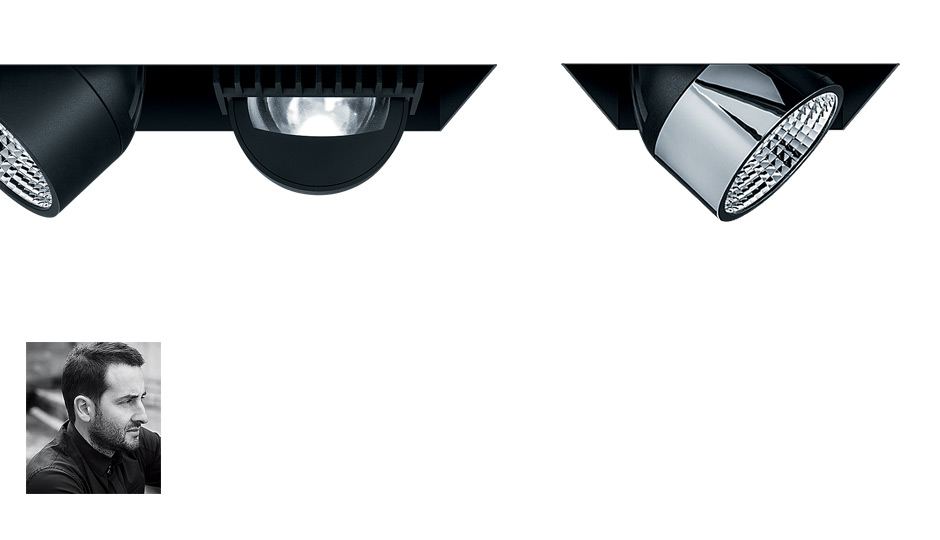

Design

Chris Redfern
Sottsass Associati | Design
„Het verlichtingssysteem voor de detailhandel INTRO verzekert klanten van een hoogwaardige winkelbeleving. Dankzij de innovatieve aanpassingsmogelijkheden kan INTRO op de verschillende vormen van de architectuur afgestemd worden en biedt het voor de detailhandel perfect passend en efficiënt licht.“

INTRO

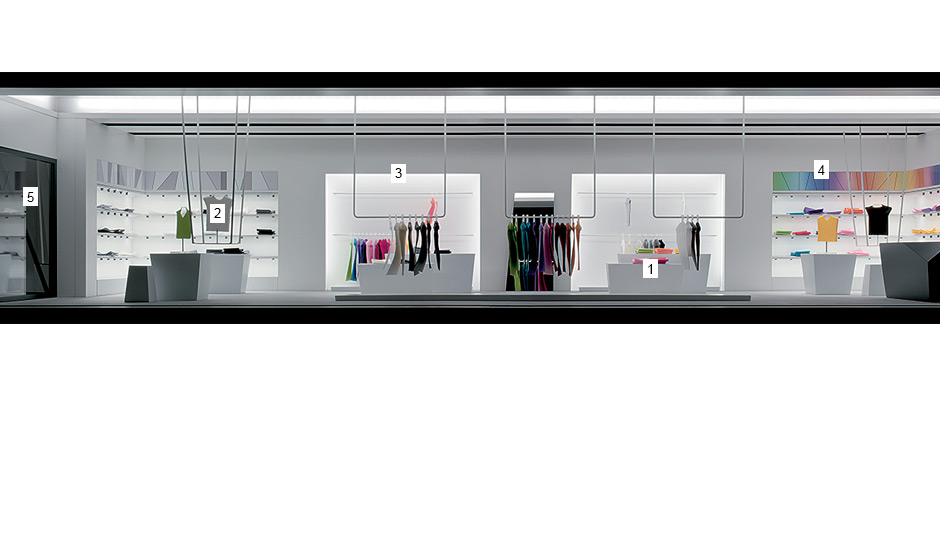

Voor elke zone het juiste licht

Zone 4
Nissen en rekken met
geintegreerde verlichting
Zone 3
Verticale vlakken binnen
de omgeving (rekken, displays)
  • Complete lichtoplossing voor elke zone in de shop
  • Flexibel bij de installatie
  • Veelzijdig en variabel bij de configuratie
  • Efficiëntie tot 100 lm/W
Zone 2
Promotiestanden,
POS-highlights
Zone 1
Opgehangen
artikelen en tafels
Zone 5
Etalage

INTRO

Voor elke zone het juiste licht

INTRO S/M accentspot/
downlight
Zone 4
Nissen en rekken met
geintegreerde verlichting
Zone 5
Etalage
INTRO M accentspot/
Veiligheidsarmatuur
INTRO S/M accentspot
Zone 3
Verticale vlakken binnen de
omgeving (rekken, displays)
Zone 1
Opgehangen artikelen
en tafels
INTRO M accentspot
Veiligheidsverlichting
INTRO M
accentspot en liteCarve®
voor verticale vlakken
INTRO M accentspot
Verticale verlichting
INTRO S accentspot

INTRO liteCarve®
voor verticale vlakken

Verlichtingstaak
Algemene verlichting
Zone 2
Promotiestanden,
POS-highlights
Accentverlichting

INTRO liteCarve®-spot
voor verticale vlakken

INTRO

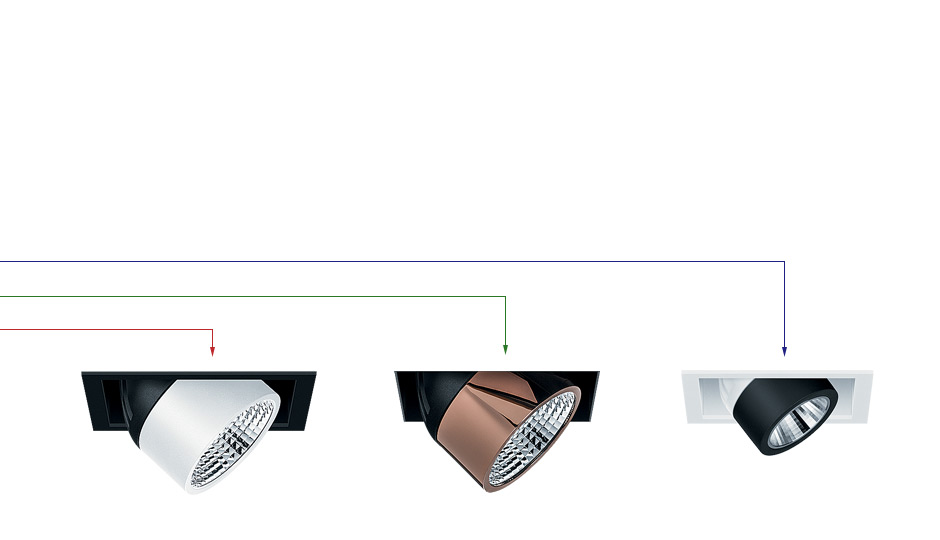

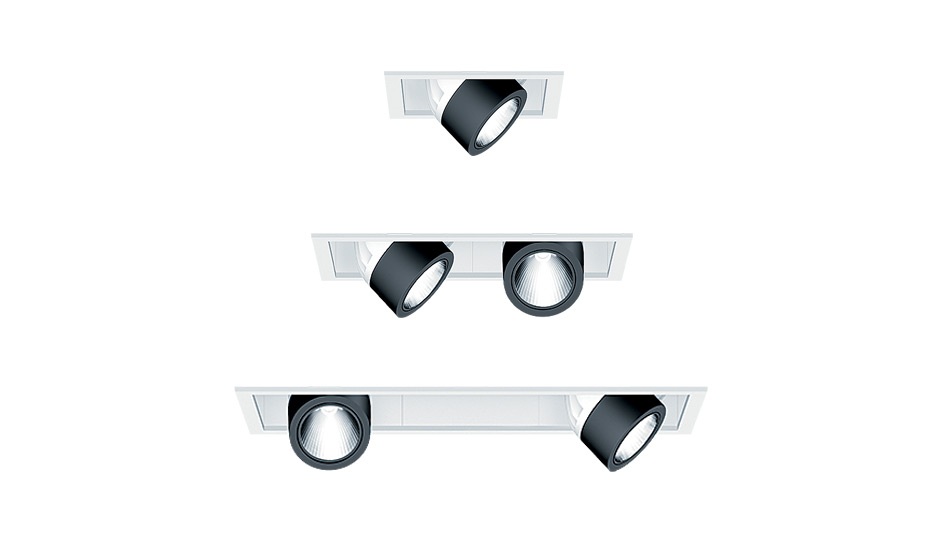

Eén systeem, talrijke opties

  • Modulair, uiterst flexibel systeem
  • Formaat, installatie, verlichtingselement: telkens 2 alternatieven
  • Frontringen: in 5 verschillende kleuren
  • Persoonlijke configuratie: individueel aanpasbaar aan
    wensen van de klant
  • Grote architectonische vrijheid

    In de online productcatalogus kan u onder het menupunt "myINTRO" de lichtoplossing in enkele klikken configureren.
Configuratievoorbeeld 3
Configuratievoorbeeld 1
INTRO S Q1 WWW-BK
Configuratievoorbeeld 2

INTRO

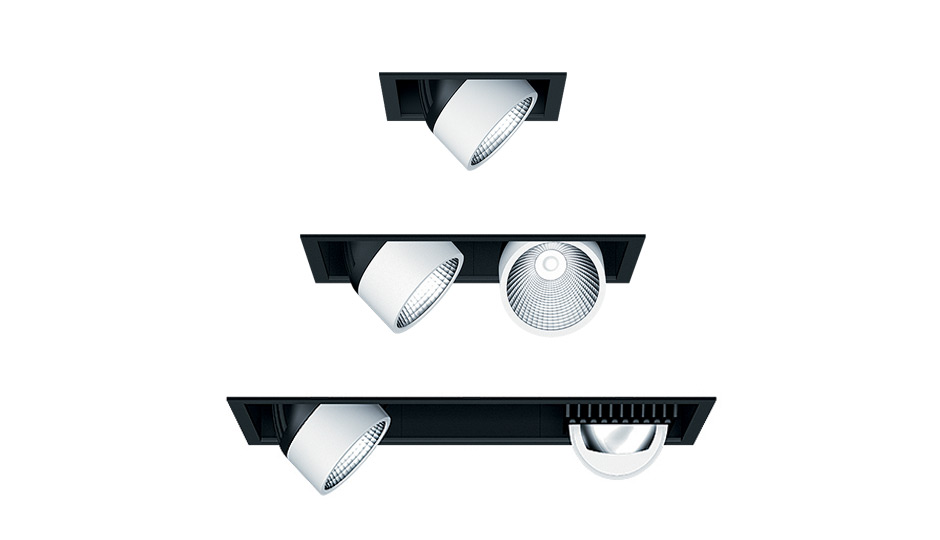

Eén systeem, talrijke opties

zwart                                    wit
zwart                                    wit
zwart                                    wit
Kader buitenkant
met kader                                  kaderlos
Kader binnenkant
Formaat
Installatie

INTRO S
Lichtkop:  Ø 70 mm

Verlichtingselement

INTRO M
Lichtkop:  Ø 115 mm

zwart      wit      chroomkleurig      mat zilver      koperkleurig

INTRO

Installatie en inbouw zonder moeite

Het INTRO inbouwkanaal is net als het modulaire INTRO kader modulair opgebouwd en beschikt over voorgedefinieerde montagepunten voor de verschillende verlichtingselementen. De passende lengte wordt berekend op basis van de som van de te integreren verlichtingselementen. Het opgenomen vermogen per lopende meter kan tot 200 Watt bedragen.

Meer informatie hierover vindt u in onze productbrochure.

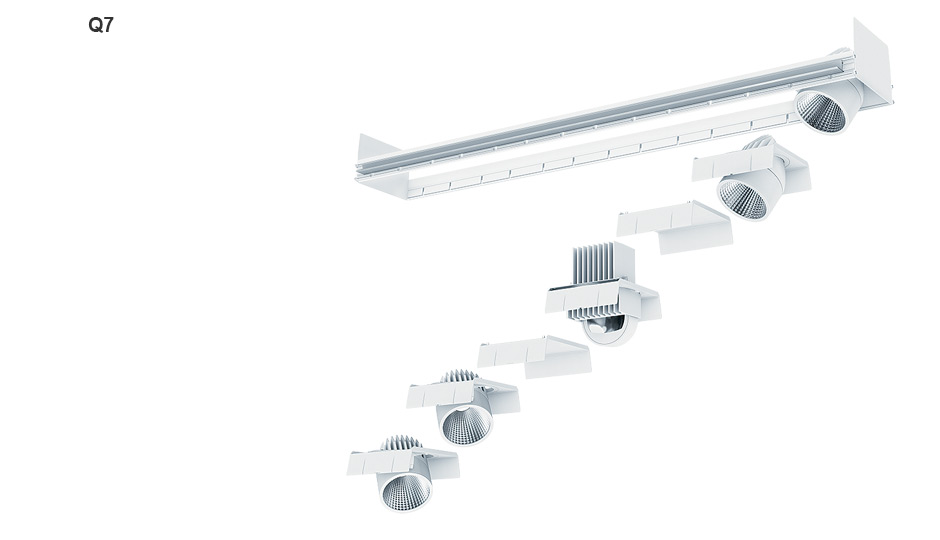

INTRO kanaal Q7 | met 7-voudige uitrusting

INTRO

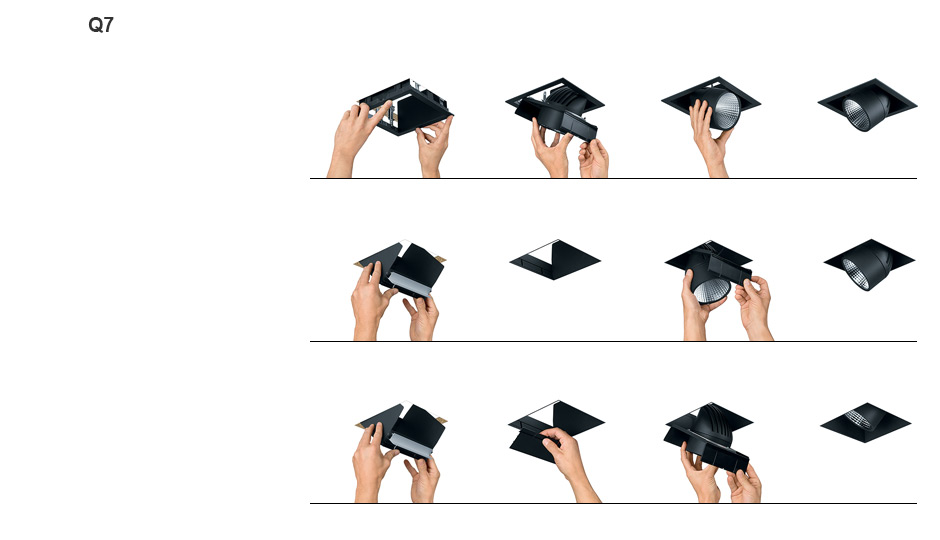

Snelle en precieze montage

Het kader monteren en vlak bepleisteren.
De armatuur elektrisch aansluiten,
inzetten en uitrichten.
De armatuur elektrisch
aansluiten en inzetten.
Het kader vlak bepleisteren.
Het kader gereedschapsloos monteren.
De armatuur elektrisch aansluiten,
inzetten en uitrichten.




Het kader monteren en vlak bepleisteren.





Kaderloos met accentspot





Kaderloos met offsetkader en accentspot
De armatuur uitrichten.
Het kader monteren.
Met kader en accentspot
Bij de inbouw met installatiekader of inbouwkanaal worden de verlichtingselementen eenvoudig ingeklikt. Het latere uithalen en opnieuw inbouwen van de armatuurunits kan gereedschaploos gebeuren. Praktische accessoires zoals naadverbinders of afstandshouders zorgen voor een veilige installatie van het inbouwkanaal. Wanneer de armatuur niet zichtbaar mag zijn, maakt een offsetkader de naar binnen verplaatste inbouw
in het plafond mogelijk.
Het offsetkader inzetten.

INTRO

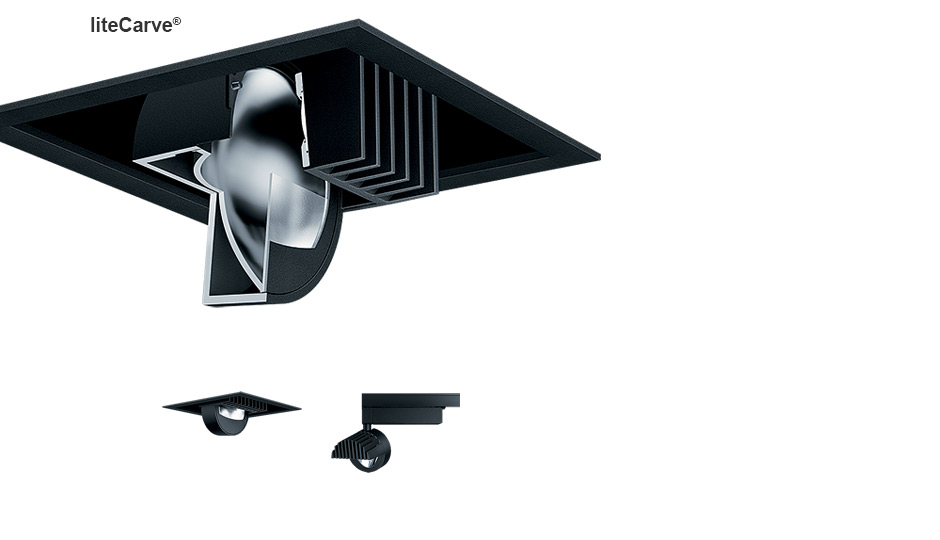

Spot voor verticale vlakken

Uitstralingsvenster

Reflector met instelbare vorm

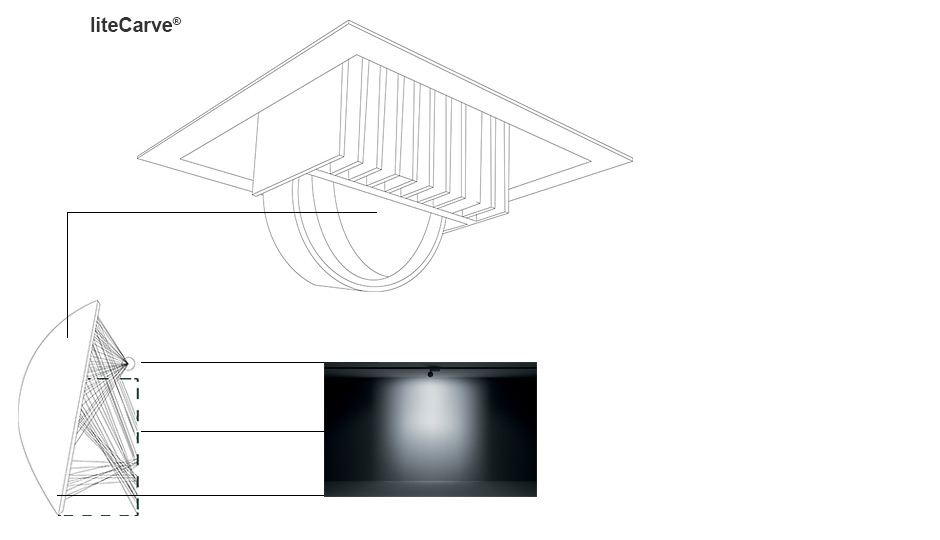

INTRO liteCarve® Lichtverdeling
De door Zumtobel ontwikkelde en voor een patent aangemelde liteCarve®-reflectortechnologie vormt de basis voor een volledig nieuwe lichtuitstraling:



  • de gelijkmatige verlichting van displays, rekken,
    posters van groot formaat, nissen en wanden
  • Zeer precieze en evenwichtige rechthoekige lichtverdeling
  • De reflector stuurt het licht 100% indirect en
    doelgericht af naar de verticale vlakken

INTRO

Spot voor verticale vlakken

INTRO liteCarve®

Formaat: M
Lichtkop: Ø 125 mm
Breedte van module bij inbouw: 180 mm
Systeemvermogen LED 53 W
Kleurtemperaturen en kleurweergaves:
3000 K: Ra 80, Ra 90, 4000 K: Ra 80, Ra 90
Amatuurlichtstroom: 2100 lm tot 2800 lm
Armatuurefficiëntie: tot 53 lm/W
liteCarve®-reflectortechnologie

  • Spot voor verticale vlakken
  • Precieze en evenwichtige rechthoekige lichtverdeling
  • Gelijkmatige en efficiënte verlichting van de meest
    uiteenlopende ruimtes
  • Maximale precisie bij de configuratie
  • Energiebesparend: besparing van 2 spots

INTRO

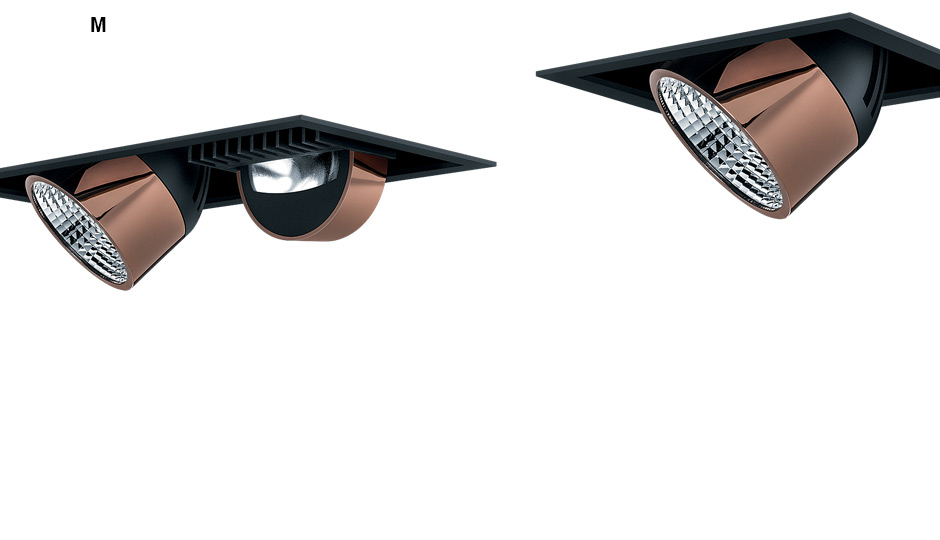

INTRO M Q1 | accentspot 29 W | frontring koperkleurig

INTRO

Schitterende LED-accentspot met hoge lichtcapaciteit

  • Perfecte accentverlichting
  • Multifunctionele lichtkop: 360° draai-/kantelbaar
  • Individueel aanpasbaar
  • Energie-efficiënt
  • Krachtig
INTRO M

Formaat: M
Lichtkop: Ø 115 mm
Modulbreedte: 180 mm
Systeemvermogen:
LED 29 W en 36 W
Kleurweergaven en kleurtemperaturen:
Ra 80 (3000 K, 4000 K)
Ra 90 (3000 K, 4000 K)
Amatuurlichtstroom:
tot 3500 lm
Armatuurefficiëntie:
tot 97 lm/W

INTRO

Accentspot

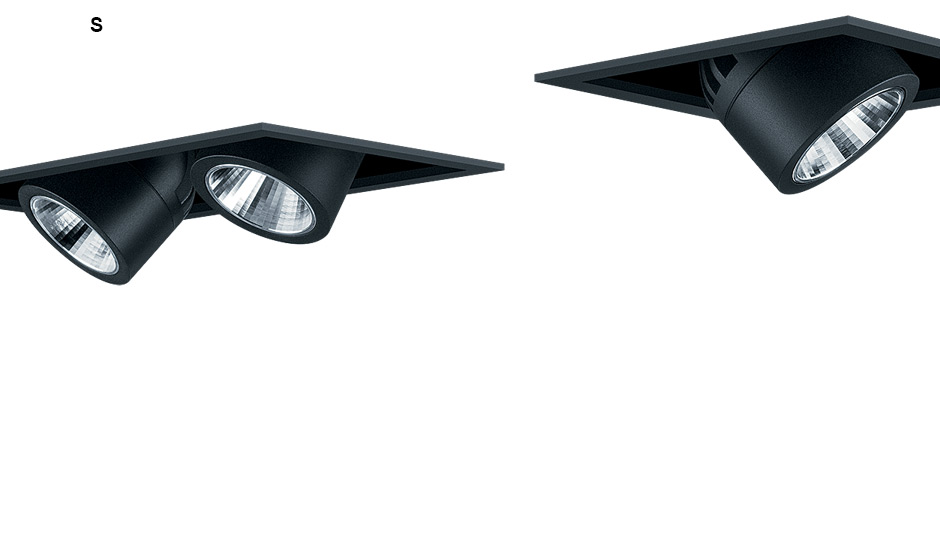

INTRO S Q1 en Q2 | accentspot 19 W




INTRO S Q1 en Q2 | accentspot 19 W





INTRO

Miniatuurkleine, efficiënte LED-accentspot

  • Miniaturisering
  • Pas zich perfect in de architectuur in
  • Effectvolle LED-accentspot
  • Draai-/kantelbare LED-lichtkop
  • Uitstekende kleurweergave
  • Armatuurlichtstromen: tot 1200 Lumen
INTRO S

Formaat: S
Lichtkop: Ø 70 mm
Modulbreedte: 130 mm
Systeemvermogen: LED 19 W
Kleurweergaven en kleurtemperaturen:
Ra 80 (3000 K, 4000 K)
Ra 90 (3000 K, 4000 K)
Amatuurlichtstroom:
tot 1200 lm
Armatuurefficiëntie:
tot 63 lm/W

INTRO

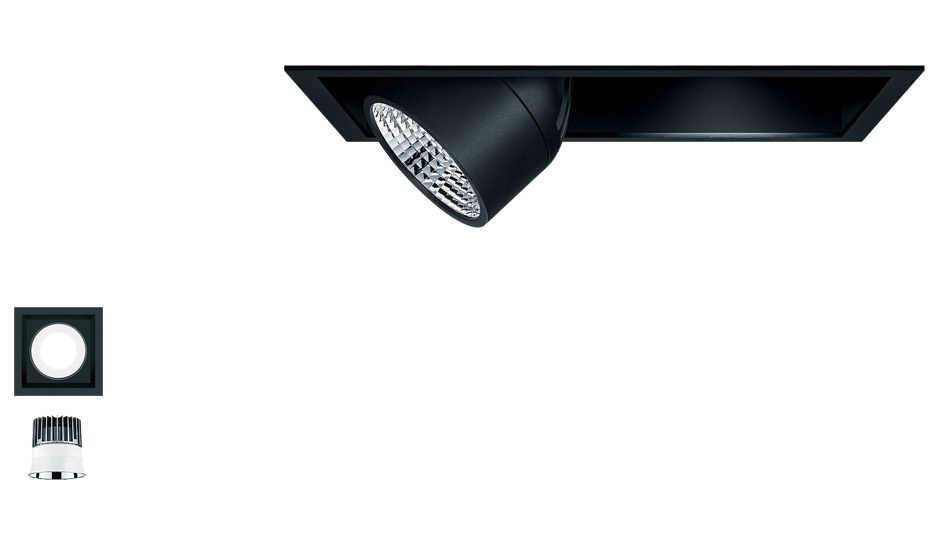

Downlight voor de algemene verlichting

Het modulaire LED-verlichtingssysteem INTRO maakt handig gebruik van de kwaliteiten van de beproefde PANOS infinity downlight. Samen met de LED-accentspots INTRO S of INTRO M staan zo alle bouwstenen voor een formeel doorlopende lichtoplossing in shops en retail ter beschikking. Binnen het productprogramma van PANOS infinity vindt u altijd wel een passende aanvulling: de kaderloze varianten met een diameter van 100 mm en 150 mm kunnen met het bijpassende module-element zowel in het inbouwkader als in het inbouwkanaal "onopvallend" geïntegreerd worden.
INTRO M Q2 | accentspot 36 W en PANOS infinity 150 mm 23 W
INTRO PANOS infinity

Formaten
INTRO S: PANOS infinity 100 mm kaderloos
INTRO M: PANOS infinity 150 mm kaderloos
Kleurtemperaturen
100 mm: 2700 K, 3000 K, 4000 K
150 mm: 3000 K, 4000 K
Kleurweergave Ra > 90
Armatuurlichtstroom
100 mm: 700 lm, 1600 lm
150 mm: 1000 lm, 1800 lm

zumtobel.com/panosinfinity

INTRO

Veiligheidsarmatuur voor noodgevallen

INTRO RESCLITE

Formaten: INTRO M
Modulbreedte: 180 mm
Systeemvermogen
LED ≤ 5 W (< 1,5 W in stand-by)
Kleurtemperatuur: 4000 K

zumtobel.com/resclite
Als een onderdeel van het modulaire INTRO M systeem bewijst de kleine veiligheidsarmatuur RESCLITE antipanic haar grootse prestaties bij een eventuele stroomuitval. Met haar breed stralende, rotatiesymmetrische lichtverdeling garandeert de LED-veiligheidsarmatuur de gelijkmatige verlichting van zeer grote oppervlakken met 0,5 lux conform EN 1838.
Zo volstaat al één enkele RESCLITE om over een oppervlakte van 170 m² voor oriëntatie te zorgen en vluchtwegen of hindernissen zichtbaar te maken.

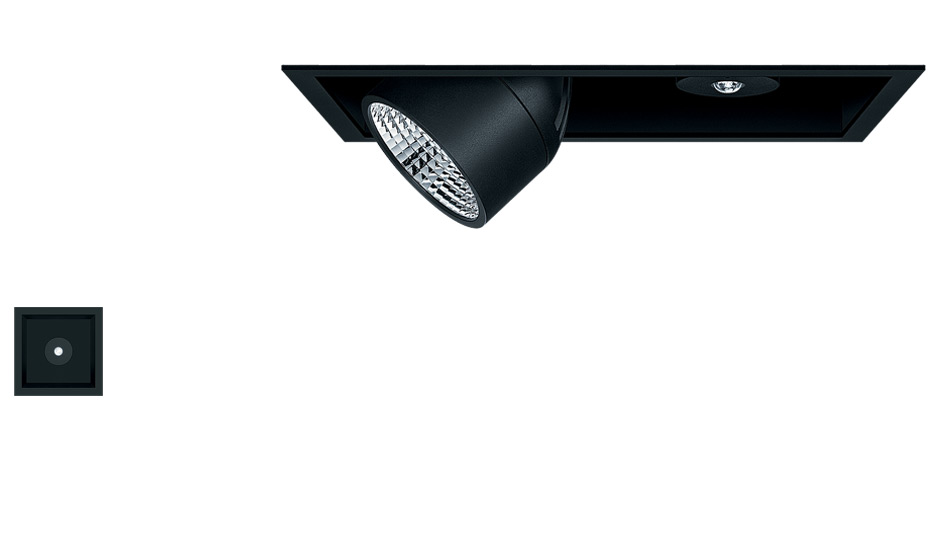

INTRO M Q2 | accentspot 36 W en RESCLITE 5 W

INTRO

Configuratievoorbeelden

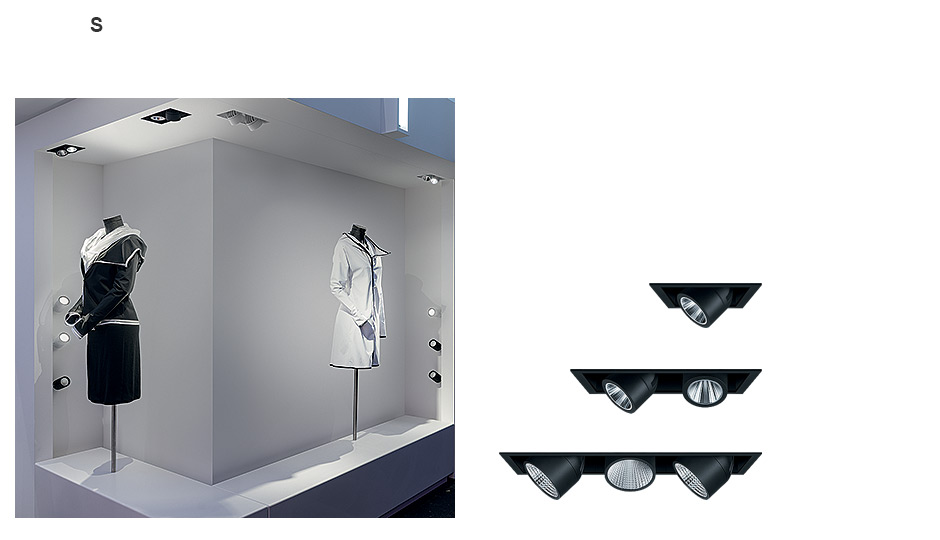

INTRO S
LED-accentspot/ downlight PANOS Infinity / LED-accentspot, lichtkoppen ø 70 mm,
wit met zwarte frontring

INTRO S
LED-accentspot: lichtkop ø 70 mm, wit met zwarte frontring

INTRO S
LED-accentspot: lichtkop ø 70 mm, wit met zwarte frontring

INTRO

Configuratievoorbeelden

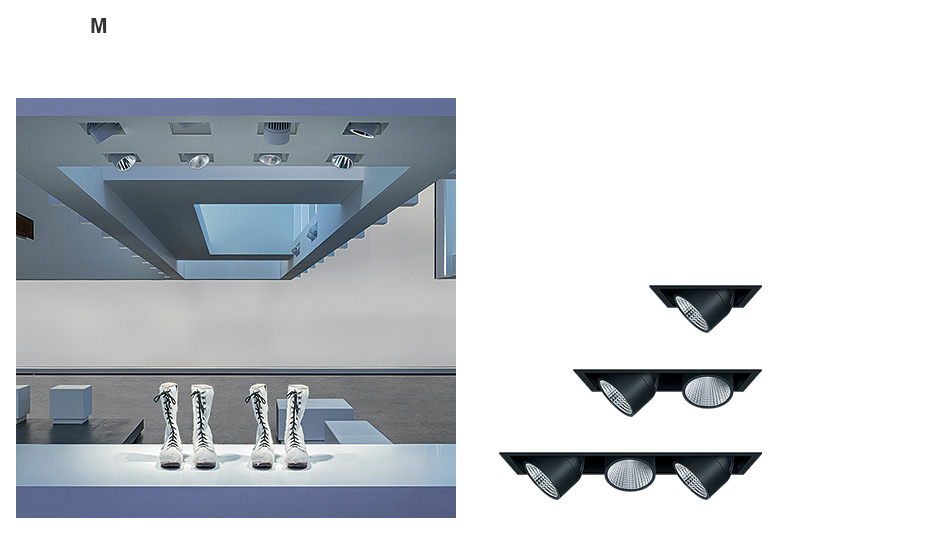

INTRO M
LED-accentspot met lichtstromen tot 3500 lm, lichtkoppen ø 115 mm,
zwart met witte frontring

INTRO M
LED-accentspot met lichtstromen tot 3500 lm, lichtkoppen ø 115 mm,
zwart met witte frontring

INTRO M
LED-accentspot/ downlight PANOS Infinity /liteCarve® Spot voor verticale vlakken,
lichtkoppen ø 115 mm, wit met zwarte frontring
