Un tournant dans l’éclairage industriel :
jamais un luminaire n’a été aussi puissant,
aussi compact et aussi efficace
Wilh. Wülfing GmbH & Co. KG, Borken | DE
DIESEL SPA, Molvena | IT, Architecture : Diesel Creative, Breganze | IT
Entrepreneur en électicité : F&M Ingegneria SPA, Mirano | IT
Coopérative fruitière Texel, Naturno | IT
Conception électrique IT : Planconsulting, Burgstall | IT
Installation électrique IT : Elektro Gafriller, Barbian | IT
Design Stephen Philips, Arup
« Arup et Zumtobel se partagent une multitude de valeurs de marque éprouvées : tous deux misent sur l’innovation pour créer de meilleures solutions apportant un réel avantage aux utilisateurs. De leur passionnante collaboration au développement de CRAFT est né un luminaire répondant à des exigences techniques et esthétiques très élevées. Le feedback direct et les connaissances en matière d’application de notre équipe lumière internationale nous ont en outre aidé à remplir ces exigences avec un produit au concept réellement global. »
Sa fiabilité offre de nombreux avantages : En se basant sur une gestion thermique unique, le luminaire intérieur à LED CRAFT est parfaitement adapté aux exigences industrielles.
- Nouvelle conception de l'intérieur et de l'extérieur
- D'où : excellent rendement
- Peut atteindre 36 000 lm avec une puissance absorbée de 280 W
- Guidage précis du flux : lentille individuelle attribuée à chaque diode à éclairage efficace de long rayonnages ou de vastes halles
Composants de CRAFT
1. Le cadre vissé protège l'optique à luminaire protégé contre
l'impact des balles
2. Une lentille pour chaque LED à guidage précis du flux à évite
tout éblouissement à efficacité remarquable
3. Optimisé pour une longue durée de vie : encore minimum 85 %
du flux initial après 50 000 h de fonctionnement
4. Boîtier en aluminium moulé sous pression : léger et solide
5. Couvercle avec joint d'étanchéité intégré
Afin d’assurer un refroidissement optimal et un minimum de travaux de nettoyage, CRAFT fait circuler l’air à travers le luminaire. Les composants techniques sont ainsi durablement protégés contre la surchauffe et la durée de vie du luminaire est optimisée. La circulation d’air, des surfaces inclinées et la tôle de protection empêchent la formation d’une couche de poussière qui entrave la gestion thermique.
Les surfaces biseautés des éclairages empêchent les dépôts de poussière.
Avec les modèles CRAFT wide beam et CRAFT narrow beam, le luminaire industriel remplit tant les exigences d’un éclairage uniforme de halles que celles d’un éclairage efficace de hauts rayonnages. Une lentille individuelle est attribuée à chaque LED. Ceci permet de guider le flux avec précision, d’éviter tout éblouissement et d’assurer une exceptionnelle efficacité.
CRAFT, luminaire graduable DALI avec fonction d’éclairage de sécurité, évite les effets stroboscopiques et met parfaitement à profit toutes les possibilités d’une commande de l’éclairage. Une solution lumière avec gestion de l’éclairage économise l’énergie et s’adapte aux exigences changeantes :
là où aujourd’hui 500 lux sont demandés pour la production, il se pourrait que demain cette zone soit transformée en entrepôt et que 200 lux suffisent.
CRAFT PMMA
Une optique PMMA a été spécialement mise au point pour les conditions ambiantes exigeantes et les contraintes chimiques. Elle fait preuve d’une résistance extrême même dans les ambiances fréquemment huileuses. Une vasque en verre de sécurité trempé (ESG) facile à nettoyer offre une protection supplémentaire.
CRAFT PC
L’armature intérieure à LED avec optique PC est idéale pour l’utilisation dans des applications industrielles sans contraintes chimiques. Ce luminaire est généralement utilisé dans des rayons en hauteur, des grands halls de salons, des halls de réception ou des salles de sport (certification BWS).
CRAFT TECTON
L‘éclairage de hall à LED avec un adaptateur TECTON peut être raccordé très rapidement au système de rail support. Aucun effort de câblage supplémentaire n‘est nécessaire. De cette façon, le système CRAFT TECTON peut être monté directement sur le rail support une fois déballé. Grâce au convertisseur DALI compatible avec le courant de secours pour les éclairages à LED, le système CRAFT TECTON est parfaitement préparé pour différents cas d‘applications.
CRAFT HT (hautes températures)
Des températures ambiantes élevées allant jusqu’à +70 °C, qui règnent souvent dans les halles industrielles, constituent un vrai défi que CRAFT HT parvient toutefois à maîtriser haut la main. Ce luminaire a été spécialement conçu pour des contraintes thermiques très élevées et résiste à des ambiances industrielles extrêmes.
CRAFT FI (Food Industry)
Un caisson spécialement développé pour les exigences sévères de l'industrie alimentaire empêche le dépôt de poussière et de bactéries à l'intérieur du caisson du CRAFT FI. L'optique en polycarbonate assure une qualité de lumière parfaite et protège en même temps les sensibles modules LED des influences nuisibles venant de l'extérieur. Les températures ambiantes élevées ne posent pas de problème au CRAFT FI qui supporte des températures allant jusqu'à 50°C.
CRAFT sens (détecteur de présence et capteur de la lumière du jour)
Le moyen le plus facile pour réduire les temps de fonctionnement des luminaires dans les lieux de stockage et pour économiser ainsi de l'énergie consiste à opter pour une solution lumière selon la lumière du jour et selon la présence. CRAFT sens ne nécessite pour cela ni commande d'éclairage supplémentaire, ni câblage propre. Le capteur est parfaitement adapté pour des hauteurs de montage jusqu’à 16 mètres.
CRAFT PMMA
CRAFT PC
CRAFT TECTON
CRAFT HT
CRAFT FI
CRAFT sens

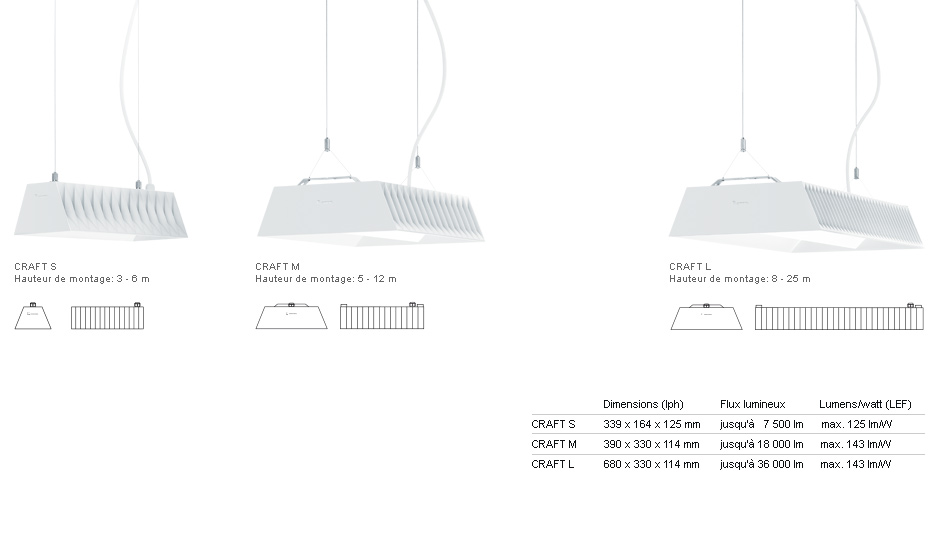

Des flux lumineux de 7 500 à 36 000 lm
La gamme de luminaires CRAFT comprend trois tailles avec des flux lumineux très différents. Le montage peut s‘effectuer à une hauteur entre 3 et 25 mètres. L‘efficace armature à LED couvre ainsi parfaitement un grande nombre d‘applications, des petits ateliers aux grandes halles industrielles. Les températures de couleur de 4000 K et 6500 K au choix sont complétées par une lumière blanc chaud de 3000 K, ce qui permet d‘utiliser CRAFT S également dans le domaine de la vente et la présentation.
Le petit luminaire industriel compact combine rendement maximal et maniement simple. Le poids minime de 5,6 kg (CRAFT M) ou 9,5 kg (CRAFT L) permet le montage par une seule personne. Avec seulement deux points de fixation pour la suspension à câble ou à chaîne (en option), CRAFT est vite fixé et ajusté. Un câble de 1,5 m à cinq conducteurs est monté d’origine, si bien que le branchement électrique peut s’effectuer sans devoir ouvrir le luminaire. Le degré de protection élevé IP65 reste ainsi assuré.
Un des grands avantages du
petit et léger luminaire industriel
est la simplicité de son montage.
Dans la version pour rail conducteur TECTON, les grands avantages
de CRAFT sont la rapidité du montage technique et la facilité d’installation. Un seul rail suffit pour fixer en toute sécurité l’armature intérieure compacte à LED et la connecter à l’alimentation électrique et à la commande de l’éclairage. Des produits supplémentaires pour l’éclairage de sécurité se laissent intégrer en un tour de main dans le rail TECTON éprouvé au profil conducteur à 11 pôles.
Avec un capteur de la lumière du jour et de présence intégré, CRAFT sens est la solution idéale pour les halls de stockage, dans lesquels les luminaires sont montés à une hauteur allant jusqu'à 16 mètres. Le capteur s'adapte de façon précise aux dimensions de la pièce avec des angles de détection de 60° ou de 72° et offre ainsi une grande flexibilité en termes de planification et d'utilisation. CRAFT sens ne nécessite aucun adressage et aucune mise en service. Si une présence est détectée, l’éclairement lumineux s'adapte en fonction de la lumière du jour disponible. Une fois le délai d’extinction écoulé, le luminaire réduit l'éclairement jusqu’au niveau de lumière résiduelle et conserve ce niveau comme éclairage de sécurité. Le délai d’extinction avec un réglage par défaut de 10 minutes ainsi que le niveau de lumière résiduelle réglé sur 10 pour cent peuvent être configurés facilement à l’aide de la télécommande infrarouge.
Jusqu'à 16 m de hauteur
de montage
Une gestion intelligente de l’éclairage apporte un maximum d’efficacité énergétique. La lumière du jour est utilisée comme source d’éclairage naturelle et complétée par la lumière artificielle afin d’offrir un niveau d’éclairage constant durant les heures de travail. L’automatisation croissante crée de plus en plus de zones et de domaines qui se passent totalement de personnel ou bien où le personnel intervient juste pour des opérations de contrôle occasionnelles. Dans ces cas, le système de gestion de l’éclairage réduit l’intensité au minimum aux heures où le besoin de lumière est limité et ne règle à nouveau l’éclairage au maximum que lorsqu’un mouvement est détecté.
zumtobel.com/dimlite
DIMLITE gestion de l'éclairage
Capteur de lumière du jour
Détecteur de présence PST
Pas de recoupements des surfaces lumineuses
grâce au cône à surface éclairante carrée. Ceci r
éduit le nombre de luminaires nécessaire et diminue
par conséquent nettement les coûts d‘investissement.
Partant des exigences de l’industrie, CRAFT a été conçu avec une optique à répartition extensive pour les zones de production où les personnes doivent travailler avec concentration et fiabilité. CRAFT offre une lumière sans éblouissement avec une efficacité et une uniformité incomparables. Ceci grâce au cône de lumière qui adopte la forme d’une pyramide à surface éclairante carrée. Les chevauchements dus aux luminaires à distribution circulaire sont ainsi relégués au passé. L’efficacité est meilleure, même lors de l’étude de l’éclairage.
La grande difficulté dans les entrepôts est d’éclairer uniformément et efficacement des rangées de hauts et longs rayonnages. L’optique narrow beam de Zumtobel a été spécialement développée et fabriquée pour cette application. CRAFT se démarque ainsi nettement des solutions de compromis largement répandues. Comme solution à répartition nettement intensive, ce luminaire exploite entièrement la distance d’un luminaire à LED à l’autre. Pour atteindre un éclairement de 100 lux au sol et éclairer parfaitement les rayonnages, la hauteur de montage peut atteindre 15 m et la distance entre luminaires 15 m.
