La sua affidabilità assicura più di un beneficio: l’apparecchio CRAFT LED è infatti costruito per affrontare le problematiche industriali.
- Ogni elemento ha una sua funzione precisa
- Gestione termica ottimizzata: dissipazione passiva con effetto cappa
- Impedisce il deposito di polvere che ostacolerebbe il bilancio termico
- Pratico in capannoni molto alti – spesso con temperature oltre
55°C – e magazzini o capannoni industriali
1. Circolazione d’aria per raffreddamento ideale, pulizie ridotte al
minimo, durata ottimizzata
2. Superfici inclinate per inibire il deposito di polvere
3. CRAFT wide beam e CRAFT narrow beam: illuminazione uniforme
di capannoni ed efficiente sulle grandi scaffalature.
Direzionamento preciso, valida schermatura, efficienza
straordinaria
CRAFT è costruito in maniera da far passare aria attraverso l’apparecchio: un accorgimento di cui beneficia la dispersione del calore ma che riduce al minimo anche gli interventi di pulizia. Tutte le parti tecniche sono protette dal surriscaldamento, cosa che ottimizza il ciclo di vita dell’apparecchio. La circolazione dell’aria, le superfici inclinate e una lamiera protettiva impediscono che si formi un deposito di polvere nocivo al bilancio termico.
Il taglio obliquo delle superfici dell’apparecchio impedisce il deposito della polvere.
CRAFT è previsto in due versioni – wide beam e narrow beam – studiate l’una per diffondere una luminosità omogenea nei capannoni e l’altra per illuminare con efficienza le scaffalature molto alte. Ogni singolo LED è provvisto di una sua lente: questa costruzione permette di direzionare la luce con assoluta precisione e quindi con efficienza, mantenendola ben schermata.
CRAFT è di regola dimmerabile DALI e compatibile con la modalità in emergenza: in quanto tale esclude a priori gli effetti stroboscopici e inoltre sfrutta tutte le possibilità di gestione della luce. Un impianto collegato a opportuni comandi sa risparmiare molta energia e adattarsi alle situazioni che cambiano: per esempio, dove oggi servono 500 Lux alla produzione, domani ne potranno bastare 200 perché il capannone si trasforma in magazzino.
CRAFT PMMA
L’ottica PMMA (polimetilmetacrilato) è studiata appositamente per resistere in ambienti industriali critici con presenza di agenti chimici o atmosfera a contenuto oleoso. All’ottima protezione contribuisce anche il rifrattore di sicurezza in vetro monolastra (ESG), facile da pulire.
CRAFT PC
L’ottica in PC (policarbonato) è perfetta in ambienti industriali senza agenti chimici. Le applicazioni più tipiche sono magazzini, padiglioni fieristici, grandi hall o anche palestre (certificazione BWS).
CRAFT TECTON
Questo apparecchio industriale LED con adattatore TECTON si integra velocemente nella struttura del binario portante. Non occorrono ulteriori allacciamenti di fili. E così CRAFT TECTON si può montare subito, appena disimballato, al binario portante. Con un converter per comandi DALI compatibile con luce di emergenza per apparecchi LED, CRAFT TECTON è equipaggiato in modo ideale per le più svariate finalità d’uso.
CRAFT HT (alta temperatura)
Talvolta nei capannoni industriali si sviluppano temperature decisamente critiche. CRAFT HT resiste a +70°C e quindi le affronta senza problemi. È studiato infatti per un funzionamento impeccabile anche nelle condizioni più pesanti.
CRAFT FI (Food Industry)
Per le esigenze specifiche dell’industria alimentare è stato sviluppato CRAFT FI con un’armatura speciale che impedisce il deposito di polvere e batteri. L’ottica di policarbonato non solo assicura una luce della miglior qualità ma protegge anche i moduli LED dagli agenti esterni che possono danneggiarli. CRAFT FI è infatti compatibile con temperature fino a 50°C.
CRAFT sens (sensore di presenza e luce diurna)
Il modo più semplice di non tenere accesa la luce inutilmente nei magazzini, e quindi di risparmiare energia, è predisporre un impianto con funzionamento legato alla luce diurna e alle presenze. Con CRAFT sens non occorrono né sistemi di comando aggiuntivi né appositi cablaggi. Il sensore funziona perfettamente fino a 16 metri di altezza.
CRAFT PMMA
CRAFT PC
CRAFT TECTON
CRAFT HT
CRAFT FI
CRAFT sens
Flussi luminosi da 7 500 a 36 000 lm

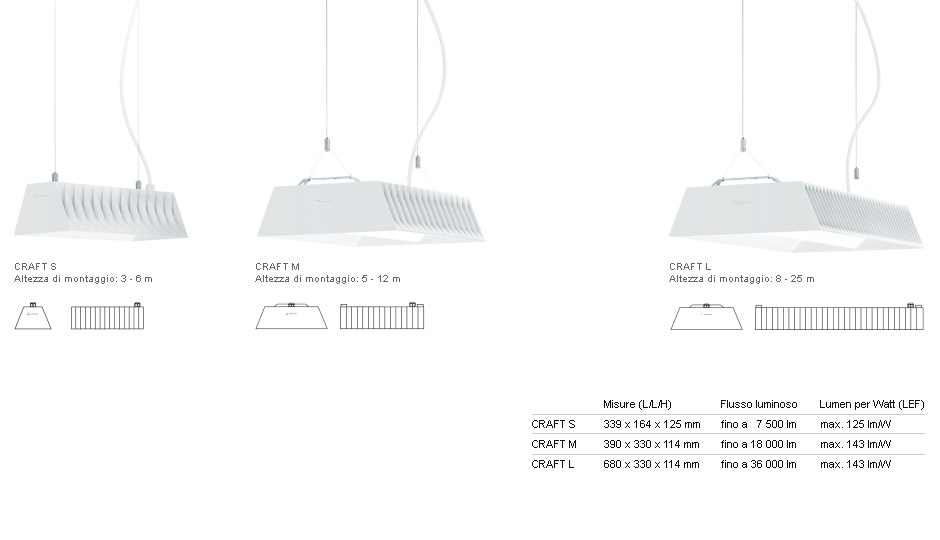

Il programma CRAFT comprende apparecchi di tre misure e con flussi luminosi molto diversi. Le altezze di montaggio vanno dai 3 ai 25 metri. Pertanto quest’efficiente apparecchio industriale LED si presta ad ambienti di ogni dimensione, dalla piccola officina al grande capannone industriale. La scelta di temperature di colore comprende sia i 4000 e 6500 K che una tonalità calda (3000 K): quest’ultima fa di CRAFT S una soluzione indicata anche negli ambienti di vendita.
CRAFT è un apparecchio industriale molto potente ma allo stesso tempo compatto e di conseguenza facile da maneggiare. Il suo peso ridotto (5,6 kg CRAFT M e 9,5 kg CRAFT L) fa sì che possa essere montato da una sola persona. Bastano due punti di sospensione, a fune o in opzione anche a catena, per fissarlo con rapidità. Nell’apparecchio è già predisposto un cavo pentapolare da 1,5 metri di lunghezza che consente l’allacciamento elettrico senza dover aprire l’apparecchio. La protezione IP65 rimane pertanto garantita.
Un considerevole vantaggio di
questo apparecchio industriale,
compatto e leggero, sta nella facilità
con cui si installa.
La versione destinata al montaggio su binario TECTON riserva molti vantaggi sia nell’installazione meccanica che nel collegamento elettrico. Innanzitutto basta il semplice binario per tenere saldamente agganciato il compatto apparecchio LED e per allacciarlo alla corrente e ai comandi. In più vi si possono integrare altri prodotti come ad esempio l’illuminazione di sicurezza: TECTON infatti è un binario elettrificato a undici poli.
CRAFT sens è un apparecchio provvisto di sensore che rileva luce diurna e presenze: si tratta di una soluzione ideale per i magazzini dove gli apparecchi illuminanti sono installati fino ad altezze di 16 metri. Gli angoli di rilevamento possono essere tarati esattamente, di 60° o 72°, in base alle dimensioni degli ambienti: l’apparecchio pertanto riserva la massima flessibilità sia nel progetto che nell’applicazione. CRAFT sens non richiede numerazione né avviamento. In caso di presenza l’illuminamento si regola integrando la luce diurna disponibile. Una volta trascorso un certo tempo di reazione, l’apparecchio illuminante abbassa il dimming fino ad un livello minimo che mantiene come luce di sicurezza. Sia il tempo di reazione (preimpostato a 10 minuti) che il livello di luce minimo (preimpostato al 10 percento) si programmano comodamente con un telecomando IR.
altezza di montaggio fino a 16 m
Un sistema di comando è intelligente quando procura la massima efficienza energetica. La luce diurna viene sfruttata come sorgente naturale e integrata dall’illuminazione artificiale in modo che ai posti di lavoro sia assicurata sempre una luminosità costante. Nelle industrie si tende ad automatizzare sempre di più i processi produttivi: si vengono così a formare zone o reparti dove le persone non sono più presenti o magari entrano solo occasionalmente per effettuare qualche controllo. Il sistema di gestione della luce sa registrare subito questa situazione e riduce la luminosità al minimo, per poi riportarla al livello regolamentare quando rileva un movimento.
zumtobel.com/dimlite
DIMLITE gestione della
Sensore di luce diurna
Sensore di presenza PST
Le proiezioni di luce non si sovrappongono
in quanto i fasci di emissione sono di forma quadrata.
Il risultato è che servono meno apparecchi e i
costi d’investimento si riducono.
Lo sviluppo di CRAFT è partito dalle esigenze delle industrie: per questo la sua ottica a fascio largo è ottimizzata in modo da creare condizioni che favoriscano il lavoro concentrato. L’illuminazione di CRAFT è ben schermata anche se straordinariamente efficiente e uniforme. Il merito è della distribuzione fotometrica, non più conica bensì piramidale in quanto proveniente da una superficie di emissione quadrata. Di conseguenza le proiezioni di luce non si sovrappongono più, cosa che migliora l’efficienza e fra l’altro semplifica il progetto.
Nei magazzini molto alti la problematica sta nel riuscire a illuminare le scaffalature con uniformità ma con efficienza. L’ottica narrow beam sviluppata da Zumtobel è pensata specificamente per questa destinazione. CRAFT è un apparecchio del tutto diverso dalle soluzioni di compromesso tanto diffuse sino ad ora. La sua emissione a fascio strettissimo sa comunque sfruttare bene le distanze fra un apparecchio LED e l’altro. Per garantire 100 Lux su pavimento illuminando bene anche gli scaffali, ad un’altezza di montaggio di 15 metri l’interdistanza fra i singoli apparecchi sarà di 15 metri.
