DISCUS

Spotserie

DISCUS

“Een archaïsch zonnebeeld blijft de basis van het object, waarop een magisch lichtgevende ring wordt losgelaten. De symbolische vorm en hoogtechnologische uitvoering versmelten tot één geheel dat het materiaal gebruik tot een minimum beperkt en zo de kleinst mogelijke ecologische voetafdruk heeft. De eenvoudige vorm ondersteunt de idee van een gesloten kringloopeconomie. De wisseloptiek verlengt de levensduur van het product door haar flexibele aanpasbaarheid aan nieuwe verlichtingstaken. Oeroude symbolen en duurzame technologieën vormen voor de ontwerper een spanningsveld waaruit toekomstige innovaties ontstaan.”

EOOS | 2012

DISCUS

Design Eoos

DISCUS

Design

Moderne lichtbronnen inspireren tot nieuwe topprestaties
Het uiterst fijne en tegelijk robuuste design gebruikt de meest recente LED-technologie als basis voor de vormgeving: een minimalistische, vlakke vorm met een unieke, onmiskenbare look – met de typische straalvormige lamellen van het passieve koellichaam en de doorschijnende wisseloptiek. De hoge kwaliteitseisen die aan verkoopstimulerend accentlicht worden gesteld, worden met betrouwbare precisie en een zeer goede kleurweergave van Ra 92 vervuld. Daarbij realiseert de nieuwe DISCUS LED generatie Evolution dubbel zoveel lichtstroom en efficientie als haar voorganger. Dimmen gebeurt aan de spot zelf of via DALI stuurcommando’s, beide met een positieve uitwerking op het energieverbruik.
DISCUS EVOLUTION | 32 Watt

DISCUS

Design

DISCUS

Overzicht

DISCUS LED Evolution
DISCUS HIT G8,5
DISCUS LED Evolution E1
DISCUS LED Evolution E2
DISCUS HIT E1
DISCUS HIT E2

DISCUS

DISCUS LED Evolution

De traditie van het beschermde DISCUS design respecterend, presenteert de nieuwe LED-generatie zich als een efficiënte krachtpatser. Met lichthoeveelheden tot 2.300 Lumen vervangt DISCUS Evolution LED HIT-systemen tot 42 Watt en halogeensystemen tot 100 Watt en spaart daarbij nog heel wat stroom uit. De Evolution serie verbruikt tot 25 procent minder energie dan HIT- en 68 procent minder dan halogeensystemen. De investering in een DISCUS LED spot verdient zichzelf dankzij de lagere elektriciteits- en onderhoudskosten na uiterlijk 2,5 jaar terug.

Voor een gedifferentieerde verlichting en extra energiebesparing kan de LED-spot aan het apparaat zelf of via DALI worden gedimd. Flexibel vervangbare lensoptieken maken de DISCUS Evolution LED ook voor shops bijzonder interessant.
DISCUS LED Evolution | 32 Watt

DISCUS

DISCUS HIT

Wanneer het op hoge lichtstromen met een gelijktijdig hoge kleurweergave kwaliteit aankomt, zijn de compacte HIT-modellen met vermogens tot 70 W aan te bevelen. Een HIT-spot met 50 Watt vult als energiebesparend alternatief de productreeks aan. In dezelfde look als DISCUS LED trekken de HIT-modellen de lijn ook voor hogere vermogens met dezelfde topefficiëntie door. Dankzij hun uniform design kunnen LED- en HIT-spots naar believen worden gecombineerd, waarbij altijd een rustig plafondbeeld wordt verzekerd.

Eenvoudig te installeren accessoires, die achter de geïntegreerde frontring worden gemonteerd, maken van de spot een individueel lichtinstrument voor indrukwekkende ensceneringen.
DISCUS HIT E1 | G8.5 | 50 Watt

DISCUS

DISCUS inbouw

DISCUS inbouw

De inbouwmodellen van DISCUS laten de grootst mogelijke versmelting van architectuur en licht toe. Hun spotkoppen zijn identiek aan die van de opbouwspots. Installatie en hantering zijn eenvoudig en comfortabel. Het minimalistische designconcept resulteert in een duidelijk verminderd aantal componenten. Dit verhoogt de bedrijfszekerheid en reduceert de onderhoudskosten.

De DISCUS inbouwmodule met 2 lampen stelt op een relatief kleine ruimte een dubbele hoeveelheid licht ter beschikking en draagt daarmee extra bij tot een rustig plafondbeeld.
DISCUS LED Evolution E2 | 2 x 32 Watt
DISCUS HIT E1 | G8.5 | 50 Watt

DISCUS

Loewe Galerie Haupt, Wildau / DE
Lichtoplossing: LED-spot DISCUS,
LED-downlight PANOS INFINITY

DISCUS

Duurzame technologie

     Design
De perfecte afstemming van LED-lichtbron en optiek maakt een nieuwe, nog vlakkere en nog fijnere vorm mogelijk die met klassieke lampen niet gerealiseerd zou kunnen worden. Het minimalistische design past uitstekend in talrijke architecturen – het plafondbeeld blijft rustig en puur. Dankzij de speciaal ontwikkelde mechaniek blijft de absolute flexibiliteit van de spotkop in alle uitvoeringen behouden.
     Lensoptieken
Afgestemd op de LED-printplaten zorgen de lensoptieken voor een precieze lichtverdeling. De vier rotatiesymmetrische lichtkegels verzekeren door hun hoge gelijkmatigheid een aangenaam, rustig licht. Een hoge lichtintensiteit in het midden met tegelijk een zachte overgang naar de rand is een bijkomende troef van de DISCUS spot. De op de volgende pagina in detail beschreven lensoptieken worden in enkele eenvoudige stappen volledig zonder gereedschap vervangen.
     LED-printplaat
De door Zumtobel ontwikkelde LED-printplaat is geoptimaliseerd als lichtbron voor een efficiënte en hoogwaardige accentverlichting en maakt de bijzonder vlakke vorm van de armatuur mogelijk. Het UV- en IR-vrije licht beschermt de kleuren van de verlichte producten. Met een uitstekende kleurweergave van Ra > 92 worden lastige visuele taken met een hoge perfectie vervuld. De zeer lage kleurafwijking van MacAdam 3 wordt mogelijk gemaakt door een bijzondere binning.
     Passieve koeling
Voor een hoogrendements-LED-spot is de koeling van cruciaal belang. Wanneer deze te zwak is, verminderen zowel het lichtvermogen als de levensduur. Bij DISCUS maakt het warmtebeheer integraal deel uit van het designconcept. De koeling gebeurt passief en werkt uiterst efficiënt volgens het schouwprincipe: koele lucht wordt thermisch aangetrokken en van onderuit doorheen de lamellen geleid. Daarbij voert de doorstromende lucht de overtollige warmte binnen de lichtmodule naar boven af. In combinatie met de perfect aansluitende spotbehuizing uit drukgegoten aluminium wordt zo een efficiënte warmteafvoer gerealiseerd, met behoud van compacte afmetingen.
1 DESIGN
2 LENSOPTIEKEN
3 LED-PRINTPLAAT
4 PASSIEVE KOELING

DISCUS

LED-printplaat en lensoptiek zijn perfect op elkaar afgestemd en vormen samen een innovatief optisch systeem. Zowel de spectrale als de fotometrische lichtverdeling munten uit door een hoge precisie, homogeniteit en intensiteit.
DISCUS LED Evolution | met ovaalfocuslens verticaal

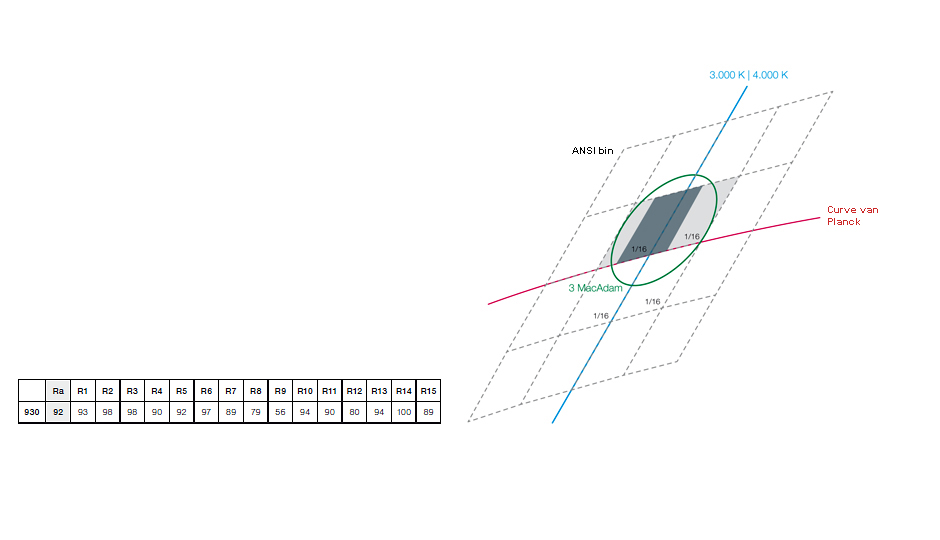

LED-binning | 3.000 K en 4.000 K

Kleurweergave – spectrale verdeling | Ra globaal: 92

Door een speciale binning haalt de DISCUS spot bovendien een buitengewoon geringe kleurpunt tolerantie. De LED-spot combineert een MacAdam ellips van trap 3, 1/16 – 2/16 ANSI-bin, met hoge tot uitstekende kleurweergaven zodat hij ook hier de vergelijking met conventionele systemen vlot kan doorstaan.
Ovaalfocuslens
Wide floodlight 40°
Floodlight 27°
Spotlight 17-18°
De vier verschillende lensoptieken – spotlight, floodlight, wide floodlight en ovaalfocus lens – in kleurtemperaturen van 3.000 en 4.000 Kelvin kunnen snel en gereedschapsloos worden vervangen. Dankzij gecodeerde posities kunnen deze ook eenvoudig op de voorziene plaats worden ingeklikt. Het tussen de lenzen door stralend licht geeft aan de frontschijf een doelmatig diffuus karakter. Het licht van de individuele LED-punten wordt beter verdeeld en als een ring waargenomen.
Uitstekende lichtkwaliteit
Binning
Lensoptieken

DISCUS

Dimmen tot in de perfectie

De dimoptie opent nieuwe perspectieven voor de verlichting van verkoopruimtes. De individualiteit en precisie stijgen, want de hoogwaardige LED’s van de DISCUS-spot houden ook bij het dimmen hun kleurtemperatuur en kleurweergave constant. Daarmee onderscheidt de LED zich ook van halogeen- en HIT-lampen.

Twee mogelijkheden met dubbel voordeel: de lichtsterkte kan aan de DISCUS spot zelf of via een draaischakelaar op de trackbox of via DALI-stuurcommando’s worden geregeld. Dimmen spaart energie uit en maakt indrukwekkende lichtensceneringen mogelijk.
DISCUS Evolution LED
DISCUS HIT G8,5

DISCUS

Apoteket Ugglan, Stockholm / SE
Lichtontwerp: Pelk AB, Stockholm / SE
Lichtoplossing: LED-spot Discus,
lichtsysteem SUPERSYSTEM

DISCUS

Bediening en accessoires

LED-lensoptieken vervangen

De lensoptieken worden gewoon, zonder het gebruik van gereedschap, in de frontschijf geklikt, de juiste en precieze positie wordt door een codering gemarkeerd.
De lensoptiek aan de
beide zijden bij de
uitsparingen vasthouden
De lensoptiek uittrekken
Bij het monteren van
de nieuwe lens op de
codering letten
Met een korte druk de
lensoptiek vastklikken

DISCUS

Bediening en accessoires

HIT-lampen en accessoires vervangen

De uitgekiende constructie van DISCUS komt ook tot uiting in de makkelijke vervanging van accessoires en lampen. Lampen kunnen in slechts enkele stappen en met comfortabele bajonetafsluitingen veilig en snel worden vervangen zodat de onderhoudskost tot een minimum beperkt blijft.
De frontring losdraaien
Het inzetstuk uithalen,
de lamp indien nodig
vervangen
De reflector uithalen
De gewenster filter inzetten

DISCUS

Bediening en accessoires

Inbouwspots monteren

De montageklemmen van de inbouwbehuizing worden door het aandraaien van de verborgen schroeven automatisch tegen het plafond getrokken. Daarmee wordt de armatuur snel, veilig en precies vastgezet in plafonds met verschillende diktes.
De metalen beugel in de
inschuifpositie draaien
De inbouwspot inschuiven
De armatuur is nu veilig
en precies gemonteerd
De schroeven aandraaien
en de spot automatisch
tegen het plafond spannen

DISCUS

Accessoires

DISCUS LED Evolution
Lensoptieken                                                                                   Ovaalfocuslens                                                Antiverblindingsring
DISCUS HIT
Wisselreflectoren                                                                                                       Antiverblindingstubus en -ring                 Strooilenzen

DISCUS

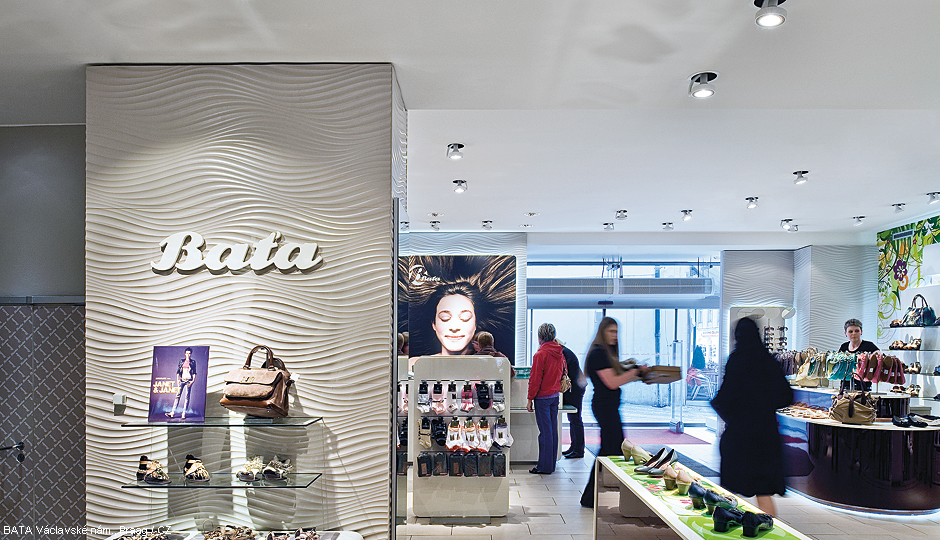

Toepassingen

DISCUS
