DISCUS

Sistema di faretti

DISCUS

“La forma è quella archetipica del disco solare, chiusa in un magico anello luminoso. Simbolismo e alta tecnologia si fondono in un elemento di materiale minimalismo e conseguentemente di impatto ecologico minimo. La semplicità della forma dialoga con gli scenari degli ambienti chiusi. Le ottiche allungano la vita del prodotto in quanto lo adattano a nuovi scopi d’illuminazione. Per i designer gli archetipi e le tecnologie sostenibili costituiscono il binomio da cui nascono le innovazioni destinate al futuro.”

EOOS | 2012

DISCUS

Design Eoos

DISCUS

Design

Le sorgenti moderne ispirano nuovi e straordinari risultati:
ciò vale in particolar modo per il sistema di faretti DISCUS, il primo disegnato specificamente per la tecnologia LED che ne forma quindi la base stilistica. L’oggetto ottenuto è compatto e minimalista, di forma sottile e con un aspetto inconfondibile, esaltato dall’ottica luminosa e dalle lamelle a raggiera che formano il sistema di dissipazione passiva. DISCUS possiede tutte le qualità per una luce d’accento ideale in ambienti come i negozi: vale a dire precisione assoluta e resa cromatica eccellente, pari a Ra 92. Inoltre la nuova generazione DISCUS Evolution LED raddoppia il flusso luminoso e l’efficienza dei modelli precedenti. Il dimming si effettua direttamente sul faretto oppure tramite segnali DALI, in entrambi i casi con effetti positivi sul consumo energetico.
DISCUS EVOLUTION | 32 Watt

DISCUS

Design

DISCUS

DISCUS LED Evolution
DISCUS HIT G8,5
DISCUS LED Evolution E1
DISCUS LED Evolution E2
DISCUS HIT E1
DISCUS HIT E2

DISCUS

DISCUS LED Evolution

La nuova generazione dei faretti DISCUS LED si mantiene invariata nel design ma aumenta di potenza ed efficienza. Oggi infatti DISCUS Evolution LED arriva ad emettere 2.300 Lumen ed è pertanto in grado di sostituire lampade HIT da 42 Watt o alogene da 100 Watt pur consumando molto di meno: per l’esattezza la serie Evolution assorbe il 25 per cento in meno di energia rispetto alle lampade HIT e ben il 68 per cento in meno delle alogene. Ciò significa che l’investimento in un impianto DISCUS LED si ripaga in meno di due anni e mezzo solo con il risparmio sui costi di corrente e manutenzione.

Per realizzare un’illuminazione differenziata e risparmiare ulteriore energia vale la pena ricorrere al dimming: la regolazione si effettua direttamente sul faretto LED oppure tramite segnale DALI. Con le lenti intercambiabili DISCUS Evolution LED diventa una soluzione particolarmente indicata in negozi e musei.
DISCUS LED Evolution | 32 Watt

DISCUS

DISCUS HIT

Quando servono faretti di potenza molto elevata e resa cromatica impeccabile conviene optare per i compatti modelli HIT fino a 70 Watt. Il programma comprende anche un’alternativa HIT a risparmio energetico da 50 Watt.

Per creare scenografie personalizzate e di grande effetto è disponibile una scelta di accessori che si montano con facilità dietro all’anello frontale.
DISCUS HIT E1 | G8.5 | 50 Watt

DISCUS

DISCUS da incasso

DISCUS da incasso

Le testate sono identiche a quelle degli altri faretti e l’installazione si effettua con la massima rapidità. Il minimalismo del design si traduce anche in poche componenti, cosa che aumenta la sicurezza del funzionamento e semplifica la manutenzione.

DISCUS da incasso è disponibile anche con un modulo bilampada, che in uno spazio relativamente ridotto fornisce il doppio di luce pur conservando l’aspetto unitario sul soffitto.
DISCUS LED Evolution E2 | 2 x 32 Watt
DISCUS HIT E1 | G8.5 | 50 Watt

DISCUS

Applicazioni

Loewe Galerie Haupt, Wildau / DE
Soluzione illuminotecnica: faretti LED DISCUS,
downlights LED PANOS INFINITY

DISCUS

Tecnologia sostenibile

     Design
Il sistema ottico perfettamente calibrato sulla sorgente LED ha come risultato un linguaggio formale ancora più delicato, una linea sottile che con le lampade tradizionali non sarebbe mai possibile. Questo design minimalista armonizza con molte architetture e lascia ai soffitti un aspetto sempre riposante. La testata si mantiene flessibile in tutti i modelli grazie ad un apposito accorgimento meccanico.
     Lenti
Le lenti studiate specificamente per i rispettivi LED assicurano una distribuzione fotometrica precisa in ognuna delle quattro tipologie. I coni di luce emessi, sempre simmetrici, presentano la massima omogeneità. Un altro pregio dei faretti DISCUS è la forte intensità luminosa nella parte centrale con effetto morbido sui bordi. La sostituzione delle lenti, spiegata in dettaglio a pagina 20, si esegue con facilità e senza bisogno di alcun utensile.
     LED-Board
Queste sorgenti sviluppate da Zumtobel sono ottimizzate per un’efficiente illuminazione d’accento e consentono di costruire un apparecchio di forma ultrapiatta. Essendo priva di radiazioni IR/UV, la luce emessa non rovina i colori degli oggetti illuminati. L’eccellente resa cromatica, pari a Ra 92, è perfetta anche per le esigenze visive più complesse. Il rigoroso binning dei LED (MacAdam 3) garantisce che non si notino alterazioni di colore.
     Dissipazione passiva
In un LED ad alta potenza il sistema di raffreddamento è vitale. Se non funziona bene, si riducono sia il flusso luminoso che la durata. Nel faretto DISCUS la gestione termica costituisce parte integrante del design. Si tratta di un sistema passivo che lavora con estrema efficienza seguendo il principio di un camino: l’aria fredda è attirata termicamente e condotta dal basso verso l’alto attraverso le lamelle. In tale passaggio l’aria fredda espelle il calore in eccesso prodotto dal modulo. Questo sistema applicato all’armatura in pressofusione di alluminio riesce pertanto ad eliminare il calore efficacemente pur mantenendosi compatto nelle dimensioni.
1 DESIGN
2 LENTI
3 LED-BOARD
4 DISSIPAZIONE PASSIVA

DISCUS

I LED e le lenti sono reciprocamente calibrati in modo da formare un esclusivo sistema ottico. Sia la distribuzione spettrale che quella fotometrica possiedono i massimi requisiti di precisione, omogeneità e intensità.

DISCUS Evolution LED | con lente ovale verticale

Binning dei LED | 3.000 K e 4.000 K

Distribuzione spettrale e resa cromatica | Ra complessivo: 92

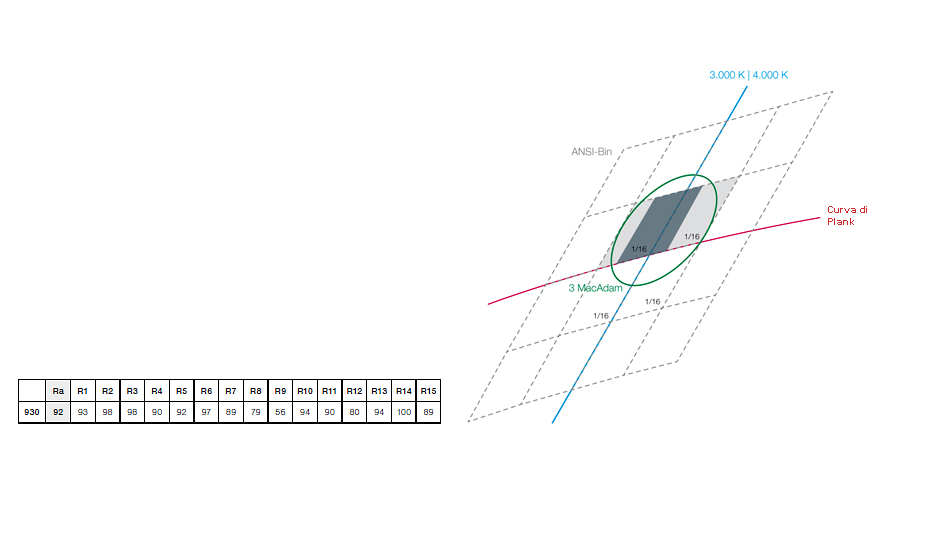

I LED dei faretti DISCUS vengono selezionati con un binning particolarmente rigoroso che ha come risultato l’assenza di alterazioni di colore. All’ellissi MacAdam di livello 3, 1/16 - 2/16 ANSI-Binsi, si aggiunge un’eccellente resa cromatica: il faretto pertanto regge bene il confronto con tutte le sorgenti tradizionali.
oval
wideflood 40°
flood 27°
spot 17-18°
Le quattro lenti - spot, flood, wideflood e ovale, tonalità 3.000 o 4.000 Kelvin – si sostituiscono con rapidità e senza bisogno di utensili. Le posizioni sono codificate in modo da poter fissare ogni lente nel punto giusto. La luce che passa fra le singole lenti conferisce al disco frontale una luminosità diffusa, riducendo così la luminanza e assicurando una buona schermatura. In pratica la luce dei singoli punti LED si distribuisce meglio e viene percepita come un’unica sorgente di forma circolare.
Luce di qualità eccellente
Binning
Lenti

DISCUS

Dimming perfetto

Con l’opzione del dimming diventa possibile diversificare l’illuminazione delle aree espositive o di vendita. Gli ambienti si fanno più personalizzati pur conservando una luce precisa: infatti la temperatura di colore e la resa cromatica dei faretti DISCUS rimangono sempre costanti anche con il dimming, a differenza di quanto accade con le altre sorgenti.

La luminosità si regola direttamente con un selettore sul trackbox del faretto DISCUS oppure utilizzando comandi DALI. In entrambi i casi il vantaggio è doppio: con il dimming si risparmia energia e si creano efficaci scenografie.
DISCUS Evolution LED
DISCUS HIT G8,5

DISCUS

Farmacia Ugglan, Stoccolma / SE
Progetto illuminotecnico: Pelk AB, Stoccolma/ SE
Soluzione illuminotecnica: faretti LED Discus,
sistema luminoso SUPERSYSTEM

DISCUS

Impiego e accessori

Sostituzione delle lenti per i LED

Le lenti si fissano a scatto nel disco frontale: l’operazione non richiede utensili e risulta molto facile in quanto la corretta posizione è contrassegnata.
Far uscire la lente
tenendola da entrambi
i lati
Togliere la lente
Inserire la nuova lente
facendola corrispondere
con le tacche
Fissare la lente facendo
una leggera pressione

DISCUS

Impiego e accessori

Sostituzione di lampade HIT e accessori

L’intelligente costruzione del faretto DISCUS dimostra tutta la sua validità anche al momento di sostituire lampade o accessori. Con i pratici attacchi a baionetta bastano poche operazioni. Il lavoro pertanto si riduce al minimo indispensabile.
Allentare l’anello frontale
Estrarre l’unità e se
necessario cambiare
la lampada
Togliere il riflettore
Inserire il filtro che interessa

DISCUS

Impiego e accessori

Montaggio dei faretti da incasso

Le graffe dell’armatura da incasso rimangono automaticamente attaccate al soffitto fissando le viti a scomparsa. Il montaggio pertanto risulta rapido, sicuro e preciso, anche in soffitti di diversi spessori.
Girare la staffa metallica
portandola nella posizione
per l’inserimento
Inserire il faretto
A questo punto l’apparecchio
è montato in modo sicuro e
con precisione
Fissare le viti in modo che
il faretto sia automaticamente
teso contro il soffitto

DISCUS

Accessori

DISCUS LED Evolution
Ottiche                                                                                               Lente ovale                                                      Anello di schermatura
DISCUS HIT
Riflettori intercambiabili                                                                                            Tubo e anello di schermatura                   Diffusori

DISCUS

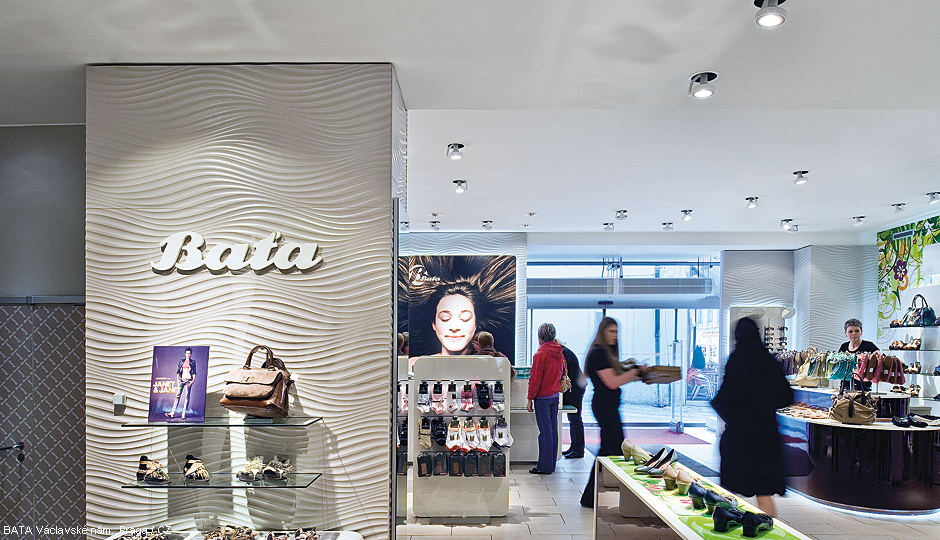

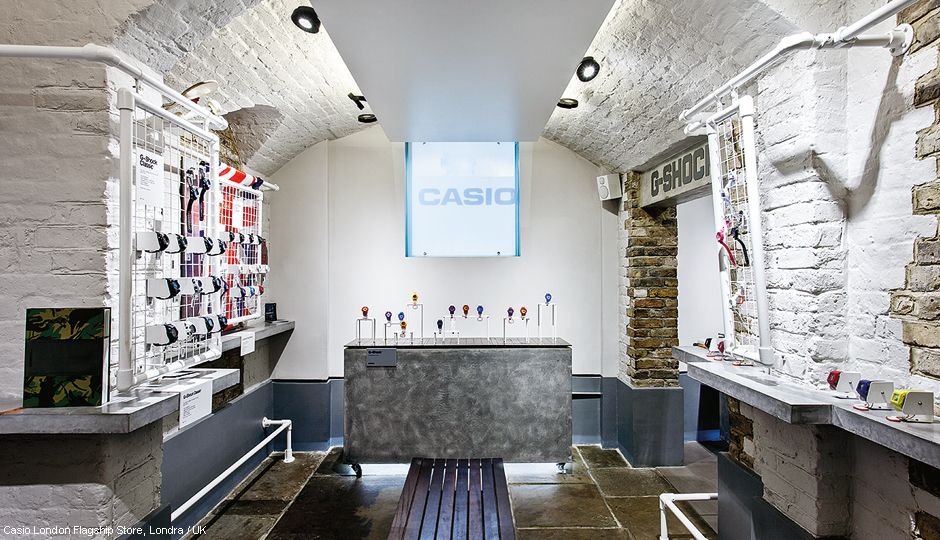

Applicazioni

DISCUS

Più informazioni su DISCUS
+
Selezione
