Craft

LED-halarmatuur

Het keerpunt voor de industrieverlichting:
nog nooit was een armatuur zo krachtig,
compact en efficiënt.

Craft

Wilh. Wülfing GmbH & Co. KG, Borken | DE

Craft

DIESEL SPA, Molvena | IT, Architectuur: Diesel Creative, Breganze | IT
Electrische planner: F&M Ingegneria SPA, Mirano | IT

Craft

Fruitcoöperatieve Texel, Naturno | IT
Elektrostudie: Planconsulting, Burgstall | IT
Elektro-installatie: Elektro Gafriller, Barbian | IT

Craft

Design

Design Stephen Philips, Arup
“Arup en Zumtobel delen als merk heel wat waarden die hun degelijkheid bewezen hebben. Beide kiezen voor innovatie om betere oplossingen met een reëel nut voor de mensen te ontwikkelen. De boeiende samenwerking tussen beide partners bij de ontwikkeling van CRAFT liet toe om een armatuur te ontwikkelen die zowel op technisch als op esthetisch vlak aan heel hoge eisen voldoet. Bovendien heeft de directe feedback en de toepassingskennis van ons internationaal lichtteam ons geholpen om deze eisen met een echt globaal productconcept te vervullen.”

Craft

Voortzetting van een succesverhaal

Hun betrouwbaarheid biedt meerdere voordelen: uitgaande van een uniek thermomanagement is de LED-halarmatuur CRAFT het beste voorbereid op industriële uitdagingen.

Craft

Nieuwe constructie heeft extra voordelen

  • Aanpassing van binnenwerk en nieuwe look
  • Daardoor: uitstekend rendement
  • Bij opgenomen vermogen van 280 W worden lichtstromen tot 36.000 lm gerealiseerd
  • Precieze lichtsturing: voor elke lichtdiode een eigen lens à efficiënte verlichting van lange rekken en ook van grote hallen

Bestanddelen CRAFT

1. Vastgeschroefde kaders beschermen de optiek à
    balbestendige armatuur
2. Eigen lens voor elke LED à precieze lichtsturing à goede
    verblindingsbescherming à uitzonderlijke efficiëntie
3. Geoptimaliseerd voor een lange levensduur: na 50.000 h à
    lichtstroom bedraagt nog minstens 85% van de beginwaarde
4. Behuizing in drukgegoten aluminium: licht en robuust
5. Behuizingdeksel met geïntegreerde dichtingslip

Craft

Voor een lang leven

Om een optimale koeling te garanderen en het schoonmaakwerk minimaal te houden, laat CRAFT lucht doorheen de armatuur stromen. De technische componenten worden zo continu beschermd tegen oververhitting, wat de levensduur van de armatuur optimaliseert.
Afgeschuinde armatuuroppervlakken voorkomen afzetting van stof.
Met de uitvoeringen CRAFT wide beam en CRAFT narrow beam vervult de industriearmatuur zowel de eisen voor een gelijkmatige halverlichting als die voor een efficiënte verlichting van hoge rekken. Elke LED heeft een eigen lens toegewezen gekregen. Daardoor kan het licht zeer accuraat worden gestuurd, is het goed beschermd tegen verblinding en ook nog eens buitengewoon efficiënt.
Als algemeen DALI-dimbare en voor noodstroom geschikte armatuur vermijdt CRAFT stroboscopische effecten en weet ze de mogelijkheden van een lichtsturing perfect te benutten. Een gestuurde lichtoplossing spaart energie uit en past zich aan veranderende eisen aan. Waar vandaag nog 500 Lux voor de productie vereist is, kan morgen misschien al 200 Lux voor een opslagzone volstaan.

Craft

Versatile in application

CRAFT PMMA
Speciaal voor de veeleisende omgevingsvoorwaarden en chemische belastingen in industriële productieruimtes werd een PMMA-optiek ontwikkeld die zelfs in oliehoudende atmosferen zijn hoge resistentie bewijst. Een makkelijk schoon te maken afdekking uit enkel veiligheidsglas (ESG) zorgt voor bijkomende bescherming.
CRAFT PC
De LED-halarmatuur CRAFT met PC-optiek is uitstekend geschikt voor installatie in industriële ruimtes zonder chemische belasting. Typische toepassingsgebieden zijn hoogbouwmagazijnen, grote beurshallen, ontvangsthallen en ook sporthallen (BWS-certificaat).
CRAFT TECTON
De LED-halarmatuur met TECTON adapters kan heel snel in het draagrailsysteem worden geïntegreerd. Het aansluiten van extra kabels is niet nodig. Daardoor kan CRAFT TECTON na het uitpakken rechtstreeks aan de draagrail worden gemonteerd. Met een voor noodstroom geschikte DALI-converter voor LED-armatuuren is CRAFT TECTON goed voorbereid op verschillende gebruiksdoelen.
CRAFT HT (hoge temperatuur)
Hoge omgevingstemperaturen tot +70°C vormen in industriehallen een echte uitdaging die CRAFT HT perfect aankan. Ze werd immers speciaal voor hoge temperatuurbelastingen geconcipieerd en houdt stand in de meest extreme industriële omstandigheden.
CRAFT FI (Food Industry)
Een speciaal voor de strikte eisen in de levensmiddelenindustrie ontwikkelde armatuurbehuizing verhindert de afzetting van stof en bacteriën binnen in de behuizing van CRAFT FI. De polycarbonaatoptiek zorgt niet alleen voor een uitstekende lichtkwaliteit maar beschermt de gevoelige LED-modules tegen schadelijke inwerking van buiten uit. CRAFT FI is geschikt voor toepassing bij temperaturen tot 50°C.
CRAFT sens (aanwezigheids- en daglichtsensor)
De meest eenvoudige mogelijkheid om in magazijnen de bedrijfstijden van armaturen te reduceren en op die manier energie te besparen, is een daglicht- en aanwezigheidsafhankelijke lichtoplossing. CRAFT sens heeft ­daar­­­voor geen bijkomende lichtsturing, noch een eigen bedrading nodig. De sensor is perfect geschikt voor montagehoogtes tot 16 meter.
CRAFT PMMA
CRAFT PC
CRAFT TECTON
CRAFT HT
CRAFT FI
CRAFT sens

Craft

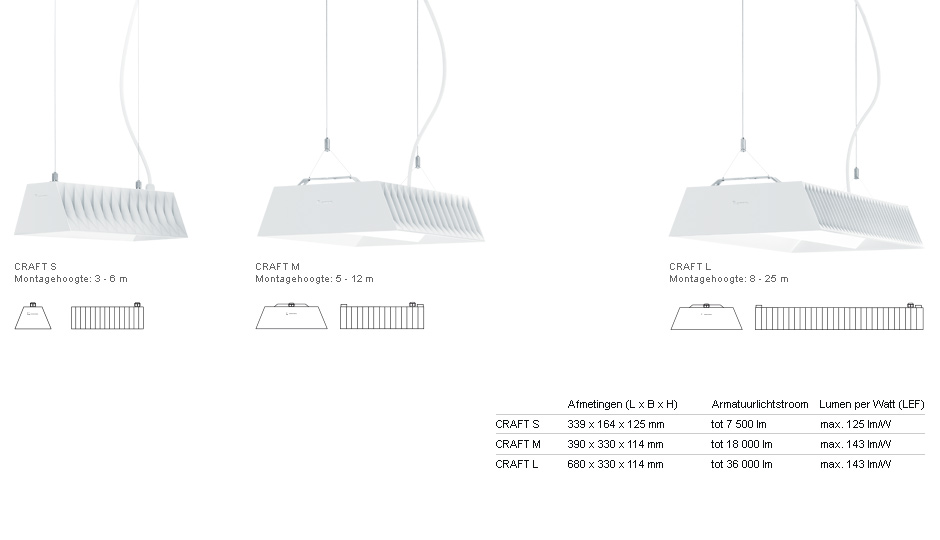

Lichtoplossing op maat

Lichtstromen van 7 500 tot 36 000 lm

De CRAFT armatuurreeks omvat drie uitvoeringen met sterk verschillende lichtstromen. De montagehoogte kan tussen 3 m en 25 m bedragen. Daarmee dekt de efficiënte LED-halarmatuur toepassingen gaande van kleine ateliers tot grote industriehallen naadloos af. De beschikbare kleurtemperaturen van 4000 K en 6500 K worden uitgebreid met warm wit licht van 3000 K zodat CRAFT S nu ook voor presentatie- en verkooptoepassingen kan worden aanbevolen.

Craft

Montage en installatie

De kleine en compacte industriearmatuur combineert topprestaties met een eenvoudige hantering. Het geringe gewicht van 5,6 kg (CRAFT M) of 9,5 kg (CRAFT L) maakt een vlotte montage door één persoon mogelijk. Met slechts twee ophangpunten voor het pendelen aan een staaldraad of, optioneel, een ketting is CRAFT snel bevestigd en afgesteld. Een vijfpolige, 1,5 m lange kabel is reeds gemonteerd, waardoor de elektrische aansluiting zonder het openen van de armatuur kan gebeuren. De hoge IP65 bescherming blijft zodoende gegarandeerd.

Craft

CRAFT en TECTON

Een groot voordeel van de kleine
en lichte industriearmatuur is de
eenvoudige en ongecompliceerde
montage.
In de uitvoering voor de TECTON stroomrail scoort CRAFT goede punten met de bijzonder snelle mechanische montage en de eenvoudige elektrische installatie. Slechts één rail volstaat om de compacte LED-halarmatuur een veilige houvast te geven en ze met de elektrische voeding en de lichtsturing te verbinden. Ook bijkomende producten voor de veiligheidsverlichting kunnen in een handomdraai in de beproefde TECTON-rail met elfpolig stroomgeleidingsprofiel worden geïntegreerd.

Craft

CRAFT sens

Met de geïntegreerde daglicht- en aanwezigheidssensor is CRAFT sens de ideale oplossing voor magazijnen waarin armaturen op een hoogte tot 16 meter gemonteerd zijn. De sensor stelt zich met detectiehoeken van 60° of 72° precies op de afmetingen van de ruimte in en biedt daarmee maximale flexibiliteit voor configuratie en gebruik. CRAFT sens heeft geen adressering noch een inbedrijfstelling nodig. Bij aanwezigheid past de verlichtingssterkte zich automatisch aan het beschikbare daglicht aan. Na afloop van de vertragingstijd wordt de armatuur gedimd tot op restlichtniveau. Dit niveau wordt vervolgens als veiligheidsverlichting aangehouden. Zowel de vertragingstijd met een fabrieksinstelling van 10 minuten als het op 10 procent ingestelde restlichtniveau kunnen met de IR-afstandsbediening vlot worden aangepast.

tot een montagehoogte van 16 m

Craft

CRAFT en DIMLITE

Daglicht wordt als natuurlijke verlichtingsbron gebruikt en met kunstlicht aangevuld om gedurende de hele arbeidstijd een constant verlichtingsniveau aan te bieden. De toenemende automatisering creëert meer en meer zones en afdelingen waarin mensen bijna niet of enkel voor occasionele controles werken. Het lichtmanagement- systeem gebruikt deze bedrijfstijden met een beperkte lichtbehoefte om de lichtsterkte op een minimaal niveau in te stellen en pas bij beweging opnieuw naar de volle bedrijfsmodus over te schakelen.

zumtobel.com/dimlite
DIMLITE lichtmanagement
Daglichtsensor
Aanwezigheidssensor PST

Craft

wide beam

Uitgaand van de eisen van de industrie werd CRAFT geoptimaliseerd met een breedstralende optiek voor die productiezones waarin mensen geconcentreerd en betrouwbaar moeten werken. CRAFT biedt goed tegen verblinding beschermd licht, met een unieke efficiëntie en gelijkmatigheid. Dit wordt mogelijk gemaakt door een lichtkegel die de vorm van een piramide met een vierkant grondvlak aanneemt. Overlappingen door cirkelvormig uitstralende armaturen behoren daarmee tot het verleden. Dit verhoogt de efficiëntie, ook bij de lichtconfiguratie.

Geen elkaar overlappende lichtvlakken dankzij
lichtkegels met een vierkant grondvlak. Daardoor
zijn er minder armaturen nodig en worden de
investeringskosten significant verlaagd.

Craft

narrow beam

De grootste uitdaging in opslaghallen is om lange en hoge rijen rekken zo gelijkmatig en efficiënt mogelijk te verlichten. De narrow beam optiek werd door Zumtobel speciaal voor deze toepassing geconcipieerd, ontwikkeld en vervaardigd. CRAFT distantieert zich op die manier duidelijk van de alomtegenwoordige compromisoplossingen. Als op en top engstralende oplossing maakt ze de afstand van de ene tot de volgende LED-armatuur zo groot mogelijk. Om een lichtsterkte van 100 Lux aan de vloer te bereiken en de rekken goed te verlichten, kan op een montagehoogte van 15 meter de montageafstand tot 15 meter bedragen.

Craft
