Byggherre: | Balticgruppen Design AB |
Arkitekt: | HJS Arkitekter, White Arkitekter |
Belysningsplanerare: | Ramböll |
Belysningsteknik: | Ramböll |
Elkonsult: | Ramböll |
Ljuset är viktigt, oavsett om det finns där eller inte. Oavsett om det är naturligt eller artificiellt. Och än viktigare har det blivit för Umeå sedan Sveriges fjärde arkitekturhögskola invigdes 2010. För en arkitekt är ljuset och formen intimt sammanlänkade. Ljuset behövs för att gestalta rummet, beskriva ytor och material; och föremåls form inte minst. Det är då det blir arkitektur.

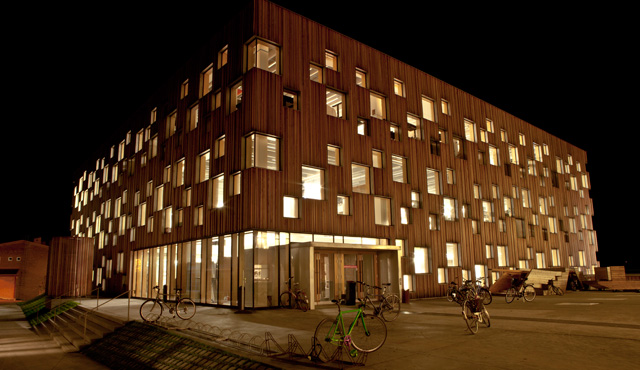

Det är bara att titta på den nya Arkitekturhögskolan. Arkitekturelevernas egen högborg i Umeå. En arkitektonisk box, ägd och förvaltat av Balticgruppen och omisskännligt nordisk i sin strama elegans. Med fönster i flera olika nivåer skapas liv i fasaden och en interiör fylld av naturligt dagsljus. Den robusta inomhusmiljön, där takhöjden är av närmast industriella mått, genomsyras av stabilitet och liv. Den nya Arkitekturhögskolan i Umeå är moderna verkstad för framtidens arkitekter, där hållbarhet och resursmedvetenhet ska vara tydliga riktmärken i utbildningen. Även när det gäller ljuset.
Lösningen blev Luxmate Litenet Professional. En lösning som tar hänsyn till såväl närvaro, frånvaro, dagsljus som soljus. Detta ger en jämn och hög ljuskvalitet med låg energiförbrukning. Designmässigt har strävan också varit att förstärka det naturligt infallande ljuset med hjälp av linjära ljuslinjer. I studios och gångytor har man därför installerat SLOTLIGHT för linjär belysning. I grupprum och trapphus lyser downlighten PANOS upp tillvaron.
Skolans öppna landskap är alla utrustade med såväl närvarostyrning som dagsljusstyrning. De stora öppna ytorna har dessutom delats upp i mindre belysningszoner. Detta för att solavskärmning, som sköts manuellt, inte ska påverka dagsljusstyrningen i hela rummet utan enbart den zon eller zoner som berörs. Varje zon har därför sin egen lokala sensor samt även en möjlighet till manuell styrning av belysningen via lokal strömställare med möjlighet till dimning samt val av 3 förinställda scener. Även det artificiella ljuset i övriga delar av byggnaden anpassas efter infallande dagsljus. Och då via en centralt placerad dagsljusstyrning.
På Arkitekturhögskolan i Umeå lever man helt enkelt som man lär. Hållbarhet och resursmedvetenhet präglar inte bara utbildningen utan även skolans belysning. Dagsljuset är gratis och ljusinsläppet är generöst. Och trots ett naturligt dagsljus i ständig förändring har man med hjälp av belysningsstyrning från Zumtobel lyckats skapa en arbetsmiljö som håller lika hög kvalitet oavsett tid på dygnet, oavsett årstid.
Byggherre: | Ferag AG, Förder- und Verarbeitungssysteme, Hinwil (CH) |
Elinstallatör: | Ferag AG, Hinwil (CH) |
I Ferag AG:s verkstadshall tillverkas transport- och bearbetningssystem för trycksaksindustrin, de kopplas samman och testas. För några månader sedan användes här fortfarande en föråldrad belysning: Otillräckligt med ljus, ljuskällor som ofta gick sönder och komplicerat underhåll medförde upprepade störningar av arbetsprocessen och höga kostnader.
Det främsta argumentet för att förnya belysningen var önskemålet att få optimala ljusförhållanden. Anskaffnings- och underhållskostnaderna liksom energiförbrukningen med de gamla armaturerna gick heller inte att acceptera längre. Den nya lösningen går nu i linje med företagets princip att använda resurser skonsamt och att bidra till en hållbar utveckling.
Utgångspunkten för belysningsplaneringen var de olika arbetsområdena i hallen och önskemålet om integration av dagsljuset. I främre delen står CNC-maskiner med bildskärmar och på andra ställen monteras mekaniska anläggningsdelar. Med olika slags optik anpassas TECTON-ljusrampen till de olika synuppgifterna. Den skiftande dagsljusmängden utjämnas via belysningsstyrningen DIMLITE. Look Out-sensorer med fokus på glasväggen registrerar insläppet av naturligt ljus. Om den i förväg definierade ljusstyrkan inte uppnås med dagsljuset regleras armaturerna till den rätta nivån. På så sätt ökar ljuskomforten och energiförbrukningen minimeras: Moderniseringen av belysningen betalar sig på drygt två år.
Zumtobel. The Light.Byggherre: | Heinz P. Meier, Hotel Belvoir, Rüschlikon (CH) |
Arkitekt: | architektur & designbüro, Zürich (CH) |
Belysningsplanerare: | Lichtkompetenz, Zürich (CH) |
Elkonsult: | enerpeak salzmann ag, Dübendorf (CH) |
När byggherren har en teknisk bakgrund, inredningsdesignern gillar irritationsmoment och hotellvärden har lång erfarenhet – då skapas ett hotell som Belvoir. Ett hotell som följer den närliggande glaciärens form och förenar detta med en underbar utsikt över Zürichsjön.
Även belysningsstyrningen underkastades dessa prövningar. Under planeringsfasen antog byggherren och den blivande värden gång på gång olika roller: Än var det gästens, för att testa användarvänligheten, än var det innehavarens, som var intresserad av låga driftkostnader, energibesparingar och enkelt underhåll.
ZBOX är ett i sig slutet system som övertar styrningen för varje enskilt hotellrum och reagerar flexibelt på önskemål om förändringar. Med CIRCLE-multifunktionsknapparna blir det genast tydligt för gästen hur manövreringen fungerar. Det är bara att med en knapptryckning ställa in de förprogrammerade ljusstämningarna. De horisontella jalusierna styrs centralt via dagsljussensorn men går även att manövrera manuellt. När rummet inte används stängs jalusierna för att minska uppvärmningskostnaderna. I och med att nyckelkortet stoppas in öppnas jalusierna automatiskt och den välkomnande ljusstämningen aktiveras. För restaurangen programmerades olika stämningar för morgon, lunch och kväll vars ljusstyrka enkelt anpassas via en roterande rörelse på den iPod-liknande CIRIA-manöverpanelen. Belysningsstyrsystem, nödljussystem och nödljusarmaturer kommer från samma leverantör. Ju färre referenspunkter desto enklare och snabbare går det att ta ett system i drift.
Zumtobel. The Light.
Byggherre: | Nordsee Filial, Kassel (DE) |
Elkonsult: | Elektro-Anlagen Hübner GmbH, Nieste (DE) |
För att ge mer lyft åt reklambudskapet "Nordsee. Alternativet." fick restaurangen i Kassel genomgå en fullständig renovering. När inomhusmiljön renoverades förnyades även belysningen.
Hela restaurangen anpassades till LED och gästerna kan nu även njuta av färgtemperaturer som följer förebilder i naturen. Idrifttagandet av belysningsstyrningen gjordes av Zumtobel Service som även förklarade det innovativa belysningskonceptet och manövreringen för de anställda.
På morgonen räcker det med att vrida på den centrala nyckelbrytaren för att starta belysningstekniken. Genast erhålls det rätta ljuset med hög belysningsstyrka för förberedande arbetsuppgifter. För gästerna börjar dagen istället med varma färgtemperaturer som påminner om morgonsolen. På lunchen lyser restaurangen i strålande dagsljusvitt sken. På kvällen låter belysningsstyrningen EMOTION solen åter gå ner i havet: Rödaktiga färgtoner välkomnar gästerna till att i lugn och ro njuta av kvällsmåltiden. De infällda LED-armaturerna och de LED-belysta valven sätter däremot alltid uppiggande accenter oberoende av dygnsrytmen. I produktionsområdena ändras inte färgtemperaturen utan istället ljusstyrkan på allmänbelysningen för att på så sätt anpassa ljusförhållandena till respektive uppgifter. Fördelarna med LED, bland annat låg värmeavgivning som gör att det krävs mindre kylning för livsmedel, förenas således genom LUXMATE EMOTION med inbjudande gästvänlighet. Naturligtvis erbjuder EMOTION även högsta användarkomfort. När restaurangen stängs på kvällen med nyckelströmbrytaren sveps lokalen in i en röd ton som går i stil med företagsdesignen.
Zumtobel. The Light.
Byggherre: | Hannoversche Lebensversicherung AG, Hannover (DE) |
Arkitekt: | Architekten BKSP Grabau Leiber Obermann & Partner, Hannover (DE) |
Belysningsplanerare: | Lumen³, München (DE) |
Elkonsult: | Taube + Goerz GmbH, Hannover (DE) |
Bilder: | Andrea Flak |
På huvudkontoret för Hannoversche Lebensversicherung AG är framtidens arbetsplats redan verklighet. Den mycket energieffektiva byggnaden med treglas och högisolerande fasadelement har ett lågt energibehov som täcks av jordvärme, värmepumpar och fjärrvärme.
Kunden önskade sig en högeffektiv kontorsbyggnad med maximal flexibilitet för att i framtiden vara rustad för det stora antal förändringar av rumsindelningen som väntas. Man ville ha ett företag som externt tar hand om belysningsstyrningen, anläggningsförvaltningen och således även står för underhållet.
Alla armaturer och jalusier i det tredelade byggnadskomplexet kontrolleras av det TCP/IP-baserade belysningsstyrsystemet LITENET. Alla inställningar och förändringar i systemet kan göras från en central plats. Därför integrerades systemet i en OPC-visualisering som täcker hela byggnaden. Separat adresserade DALI-armaturer gör det möjligt att reagera flexibelt på förändringar.
Det infallande dagsljuset mäts via en central dagsljussensor. Alltefter solstrålningen justeras lamelljalusierna till rätt position med ljusstyrningsfunktionen. Den regleringsnivå som krävs för en konstant ljusnivå beräknas och ställs in för varje separat armatur med minutintervall. Dessutom reducerar rörelsedetektorer armaturernas drifttimmar alltefter personalens närvaro. De anställda har dessutom möjlighet att anpassa ljusstämningen alltefter sina personliga preferenser via trådlösa kontakter – helt oberoende av ledningarna i byggnaden.
Zumtobel. The Light.
Byggherre: | Catena |
Belysningsteknik: | Zumtobel Group |
Elkonsult: | Prenad |
Elinstallatör: | Prenad |
Bilder: | Daniel Nilsson |
När fastighetsbolaget Catena ville bygga en ny postterminal åt PostNord i Tostarp i Helsingborg, fick Bravida Prenad uppdraget att utföra el- och belysningsinstallationerna. Den nya terminalen är på 18 300 kvm och certifierad som Miljöbyggnad Silver. Catenas höga miljöambitioner bidrog till att det behövdes innovativa lösningar också för belysningen.
Byggnaden har två stora hallar med relativt höga takhöjder. I den ena ska monteras en mängd avancerad maskinutrustning för sortering och övrig hantering av paket, så kraven på en god allmänbelysning var höga. Den andra hallen blir en lagerhall.
"Av underlagen framgick att det ställdes krav på 300 lux i medelbelysning," berättar Marjan Hrovath, entreprenadchef på Prenad i Göteborg och ansvarig för valet av tekniklösningar i eldelen av projektet. "Det ställdes krav på avancerad styrning av armaturerna via rörelse- och dagsljussensorer och förutom LED-armaturerna skulle också en nödbelysning installeras."
Byggherren, Catena, hade hört talas om Zumtobels systemlösning Tecton, som i det här projektet skulle kunna vara en smidig lösning för att integrera miljöeffektiva LED-armaturer, sensorer och nödbelysning på en och samma strömskena. Möjligheten att styra det hela via Zumtobels Litecomsystem och integrera detta med postterminalens övergripande styrsystem bidrog till Catenas intresse för den här lösningen.
"Catena bad oss att titta närmare på Tecton och se vad den lösningen skulle innebära för installationskostnaderna," minns Marjan Hrovath.
"Min och vår kalkylators första reaktion var att det här såg ut att vara en dyr lösning, men när vi analyserat Tectonlösningen noggrannare insåg vi att det fanns pengar att tjäna på det smidigare montaget. En högre kostnad för materielen kompenserades av den arbetstid vi skulle kunna spara in," förklarar Marjan Hrovath.
Gemensamt montage
Bland annat var det möjligheten att placera de 61 närvarosensorerna på Tectonskenan som tilltalade Prenad. Samma gäller terminalens 103 nödljusarmaturer. De utplacerades på lämpliga platser utefter Tecton-skenorna.
Som normalbelysning installerades sammanlagt 342 Tectonarmaturer. Här hos Catena valdes bredstrålande armaturer med ett ljusflöde på hela 16 000 lumen och en effekt på 104 W. Färgtemperaturen är 4 000 Kelvin. 130 av armaturerna är av en extra bredstrålande variant som ger något lägre ljusflöde – 15 300 lumen.
Det finns också Tectonarmaturer i ett flertal andra varianter – bredstrålande, smalstrålande, wallwashers och armaturer för hyllbelysning i affärslokaler, bland annat.
Nödbelysningen i terminalen utgörs av 103 rena nödljusarmaturer, Tecton Resclite Pro Tec-GP med vardera 305 lumen i ljusflöde. I några fall, där det ställdes krav på 30 lux från nödljuset, matas armaturerna från ett centralt batteri, men via Tecton-skenan.
Kommunicerar med andra system
De 61 närvarosensorerna av modellen ED-PST TEC-GP är av passiv infraröd typ och klarar monteringshöjder upp till 16 meter. De är anpassade för Litecomstyrningen men fungerar också till Zumtobels styrsystem Litenet. Både Litecom och Litenet kan kommunicera med överordnade system för fastighetsautomation via BACnet-protokollet. I PostNords nya terminal i Helsingborg är det ett Siemens Desigo-system som Tectonskenan är ansluten till.
Tectonskenan är själva grundbulten i den lösning som Prenad valde för Catenas nya terminal. Den är världens första lösning för belysningssystem med oavbrutna skenor som kan förlängas helt efter projektets behov, dras i långa rader eller via hörn- och T-kopplingar i den kombination som krävs vid varje tillfälle.
"Skenorna har inbyggd matning av el och styrsignaler med elva olika poler. Det betyder att du inte bara kan strömförsörja och styra Tecton-armaturer utan samtidigt också hänga på sensorer och nödbelysningar på samma skena – och samtidigt ha förbindelser kvar för att använda skenan som en del i det allmänna fastighetsautomationssystemets datatrafik," förklarar Bo Hall, som är Zumtobels kundansvarige mot Bravida Prenad.
Flexibelt montage
Bo förklarar att armaturerna kan hängas på var som helst utefter Tectonskenan – flexibiliteten är inbyggd i konceptet, så att justeringar också kan göras i efterhand om en lokal får annan användning eller behoven av belysning varierar med verksamhetens art.
"Skenan kan fästas direkt i taket, mot väggen eller pendlad i wire eller kedja," tillägger Bo Hall.
Den nya postterminalen ska tas i bruk under hösten. Corona-pandemin har försenat en hel del av maskinleveranserna, men själva byggnaden är klar och besiktigad sedan början av augusti.
"Arbetet med Tectonskenorna och deras utrustning har på hela taget gått riktigt bra. Mina montörer var lite avvaktande i början till att lära sig ett helt nytt installationssätt, men de lärde sig efter hand. Så förväntningarna om att det här skulle bli ett smidigare montage än med traditionell ledningsdragning och kabelstegar har inte kommit på skam," konstaterar Marjan Hrovath på Bravida Prenad.
